Combi-afleider V50, 3-polig met FS 385 V 3 | 385 | IP20

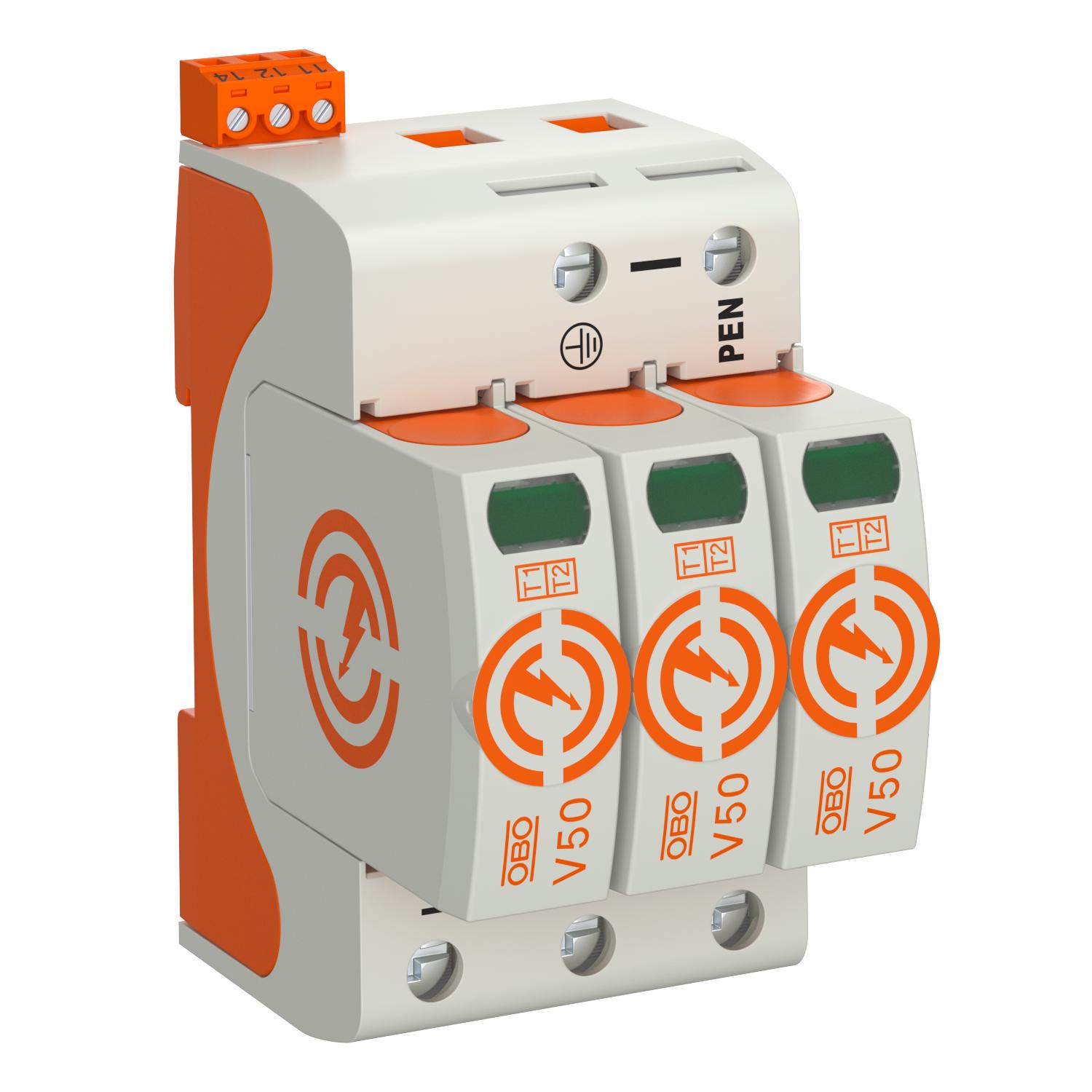

Combi-afleider V50, 3-polig met FS 385 V

Art.nr. 5093580 | EAN 4012196398584

Art.nr. / Type	5093580 / V50-3+FS-385

Uitvoering van de polen	3

Maximale continuespanning AC	385 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Bliksemstroomcombi-afleider type 1+2

• Voor bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen 12,5 kA (10/350) per pool en tot 50kA (10/350) totaal
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof (UL 94 V-0)

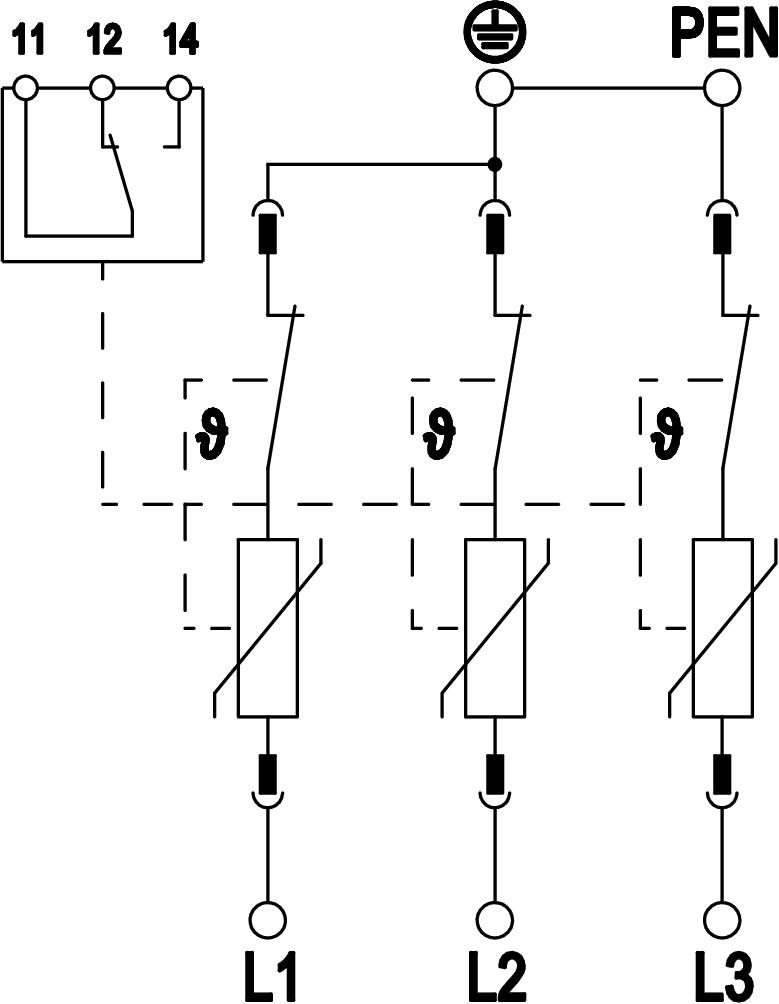

• De FS-varianten hebben een potentiaalvrij wisselcontact voor een extern signaal
Toepassing: blikesmbeveiligings-potentiaalvereffening voor gebouwen klasse III en IV.
* Compleet = module en bodemdeel

Technische gegevens

Aansluitmogelijkheden

Aansluitdoorsnede FM-klemmen max.	16 AWG
Aansluitdoorsnede FM-klemmen max.	1,5 mm²
Aansluitdoorsnede FM-klemmen min.	21 AWG
Aansluitdoorsnede FM-klemmen min.	0,5 mm²
Aanspreektijd	<25 ns
Aantal polen	3
Aderdoorsnede flexibel (soepel) max.	35 mm²
Aderdoorsnede flexibel (soepel) max.	2 AWG
Aderdoorsnede flexibel (soepel) min.	1,5 mm²
Aderdoorsnede flexibel (soepel) min.	16 AWG
Afleidstroom (8/20 µs) [totaal]	120 kA
Afstandssignalisatie	ja
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau [L-N]	≤1,7
Bliksempiekstroom (10/350 μs)	12,5 kA
Bliksempiekstroom (10/350) [totaal]	37,5 kA
Dimensie	385V
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) max.	2 AWG
Doorsnede geleider vast (een-/meeraderig) min.	1,5 mm²
Doorsnede geleider vast (een-/meeraderig) min.	16 AWG
Draaimoment	4 Nm
FM-contacten	Wisselaar
Geïntegreerde voorzekering	nee
Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel AC
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde	50 kA eff
Materiaal	Polyamide

Materiaal behuizing	PA UL 94 V-0
Max. netzijdige overstroombeveiliging	160 A gL/gG
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale afleidstootstroom (8/20 μs) [L-N]	50 kA
Maximale continuespanning AC	385 V
Maximale continuspanning (L-N)	385 V
Maximale voorverzekering	160 A
Minimale afstand	1,5 mm
Montagetype	DIN-rail 35 mm
Netvorm	TN-C
Netvorm TN	ja
Netvorm TN-C	ja
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
Nominale spanning AC (50/60 Hz)	350 V
Restspanning [L-N] @ 1 kA	1,1 kV
Restspanning [L-N] @ 12,5 kA	1,3 kV
Restspanning [L-N] @ 5 kA	1,2 kV
Schakelvermogen AC	230 V; 0,5 A
Schakelvermogen DC	230 V; 0,1 A / 75 V; 0,5 A
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD conform UL 1449	Type 4
SPD volgens EN 61643-11	Type 1 + 2
Toelatingen	VDE
TOV-spanning [L-N] - fail-safe modus - 120 min	670 V
TOV-spanning [L-N] - withstand mode - 5 s	510 V
Uitblazend	nee
Uitvoering van de polen	3
