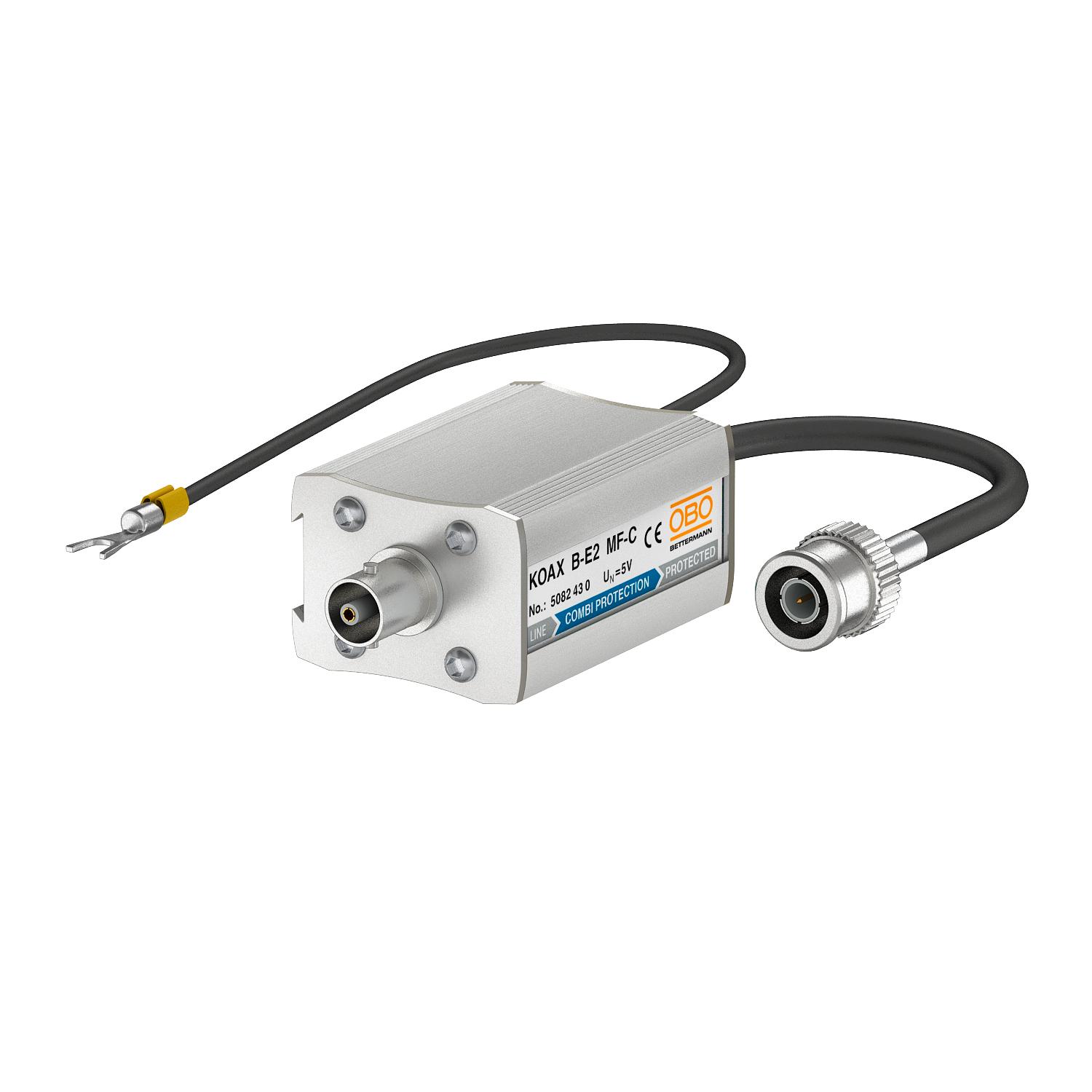

Combi-afleider voor 10Base2-/10Base5-netwerken
Art.nr. 5082430 | EAN 4012196415717
- Productbeschrijving
-
ProductbeschrijvingDatakabelbeveiligingsapparaat voor coax ethernet-netwerksystemen
• In aluminium behuizing
• BNC-connector m/w
• Eenvoudige montage met tussenstekker

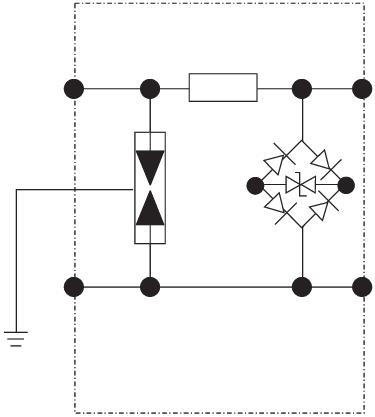

• Tweetraps beveiligingsschakeling
• DIN-railmontage met toebehoren DLS-BS (5082 38 2)
Toepassing: voor beveiliging van videosignalen, camera- resp. CCTV-installaties, Cheapernet, 10BASE2, 10BASE5
• In aluminium behuizing
• BNC-connector voor Cheapernet, 10BASE2
• Eenvoudige montage via tussenstekker
• Tweetraps veiligheidsschakeling
-
- Technische gegevens
-
Technische gegevens
Aantal polen 1 Aarding via: Aansluitleiding Afscherming direct Afscherming aansluiting ja Beschermingsgraad IP40 Beschermingsniveau ader - aarde <600 V Beschermingsniveau ader - ader <75 V Capaciteit (ader-aarde) <100 pF Capaciteit (ader-ader) <100 pF Dimensie 6.2V Grensfrequentie 68 MHz Impedantie 75 Ω Impulsstroom 1 kA Invoegdemping (insertion loss) ≤1,7 dB Isolatieweerstand >1 GΩ Kabeltype voor overspanningsbeveiligingsapparaten Datakabel COAX Kategorie Typ 1+2+3 / D1+C2+C1 LPZ 0→3 Maximale continuespanning AC 4,2 V Maximale continuspanning DC 6 V Nominale belastingsstroom AC 0,3 A Nominale belastingsstroom DC 0,2 A Piekstroombestendigheid ader - aarde C2: 10 kV / 5 kA (8/20µs) Piekstroombestendigheid ader - ader C2: 10 kV / 5 kA (8/20µs) Signalering op het apparaat zonder SPD conform NEN-EN-IEC 61643-21 klasse I+II+III / D1+C2+C1 Standaard weerstand per ader 4,7 Ω ± 10% Steeksysteem BNC Temperatuurbereik max. 80 °C Temperatuurbereik min. -20 °C Terugstroomdemping ≥14 dB Testnorm IEC 61643-21 Totale afleidstroom (10/350) 2 kA Totale afleidstroom (8/20) 10 kA Uitvoering Combi-beveiliging - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Bevestigingsset voor veiligheidsapparaten en DIN-rail
DLS-BS 5082382 1 Stuks - Downloads
-
