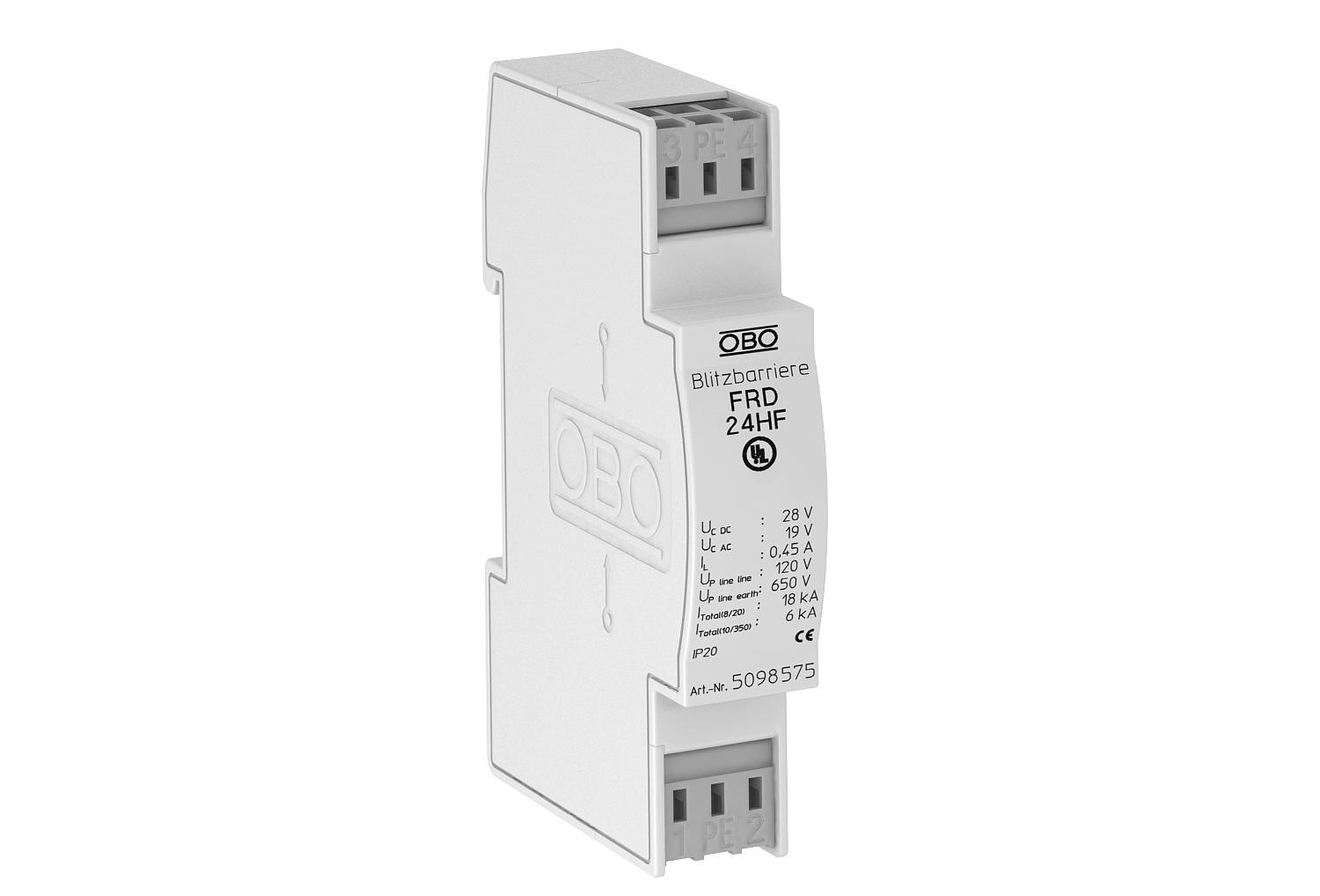

Combi-beveiliging voor dubbeladersystemen met HF-applicaties 24 V
Art.nr. 5098575 | EAN 4012195578352
- Productbeschrijving
-
ProductbeschrijvingOverspanningsbeveiliging voor toepassing in de meet-, besturings- en regeltechniek.
• Basis-, midden- en fijnbeveiliging
• Tweetraps veiligheidsschakeling met hoog bliksemstroomafleidvermogen
• Hoge overdrachtsfrequentie tot 100 MHz
• Universeel voor alle bussystemen (bijv. Profibus)
• Met montagevriendelijke, schroefloze aansluitklemmen
• In plaatsbesparende 17,5 mm rastermaat
Toepassing: universele toepassing op 35 mm DIN-rail in standaard verdelerkast.
-
- Technische gegevens
-
Technische gegevens
Aansluitdoorsnede flexibel max. 2,5 mm² Aansluitdoorsnede flexibel min. 0,14 mm² Aansluitdoorsnede meeraderig max. 2,5 mm² Aansluitdoorsnede meeraderig min. 0,14 mm² Aansluitdoorsnede vast max. 2,5 mm² Aansluitdoorsnede vast min. 0,14 mm² Aantal modules TE (17,5 mm) 1 Aantal polen 2 Aarding via: Klem Afleiderbewaking nee Afscherming aansluiting nee Beschermingsgraad IP20 Beschermingsniveau ader - aarde <650 V Beschermingsniveau ader - ader <120 V Capaciteit (ader-aarde) <40 pF Capaciteit (ader-ader) <40 pF Dimensie 24V AC Explosieveilige uitvoering nee Grensfrequentie 100 MHz Impulsstroom 3 kA Invoegdemping (insertion loss) ≤3 dB Isolatieweerstand >100 MΩ Kategorie Typ 1+2+3 / D1+C2+C1 LPZ 0→3 Maximale continuespanning AC 19 V Maximale continuspanning DC 28 V Nominale afleidstootstroom (8/20 μs) 9 kA Nominale belastingsstroom AC 0,32 A Nominale belastingsstroom DC 0,45 A Nominale spanning 24 V Piekstroombestendigheid ader - aarde C2: 18 kV / 9 kA (8/20µs) Piekstroombestendigheid ader - ader C2: 18 kV / 9 kA (8/20µs) SPD conform NEN-EN-IEC 61643-21 klasse I+II+III / D1+C2+C1 Standaard weerstand per ader 2,2 Ω ± 10 % Steeksysteem Klem Telefoon/telecommunicatiecontact nee Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testnorm IEC 61643-21 Toelatingen UL Totale afleidstroom (10/350) D1: 6 kA Totale afleidstroom (8/20) 18 kA - Alle typen
