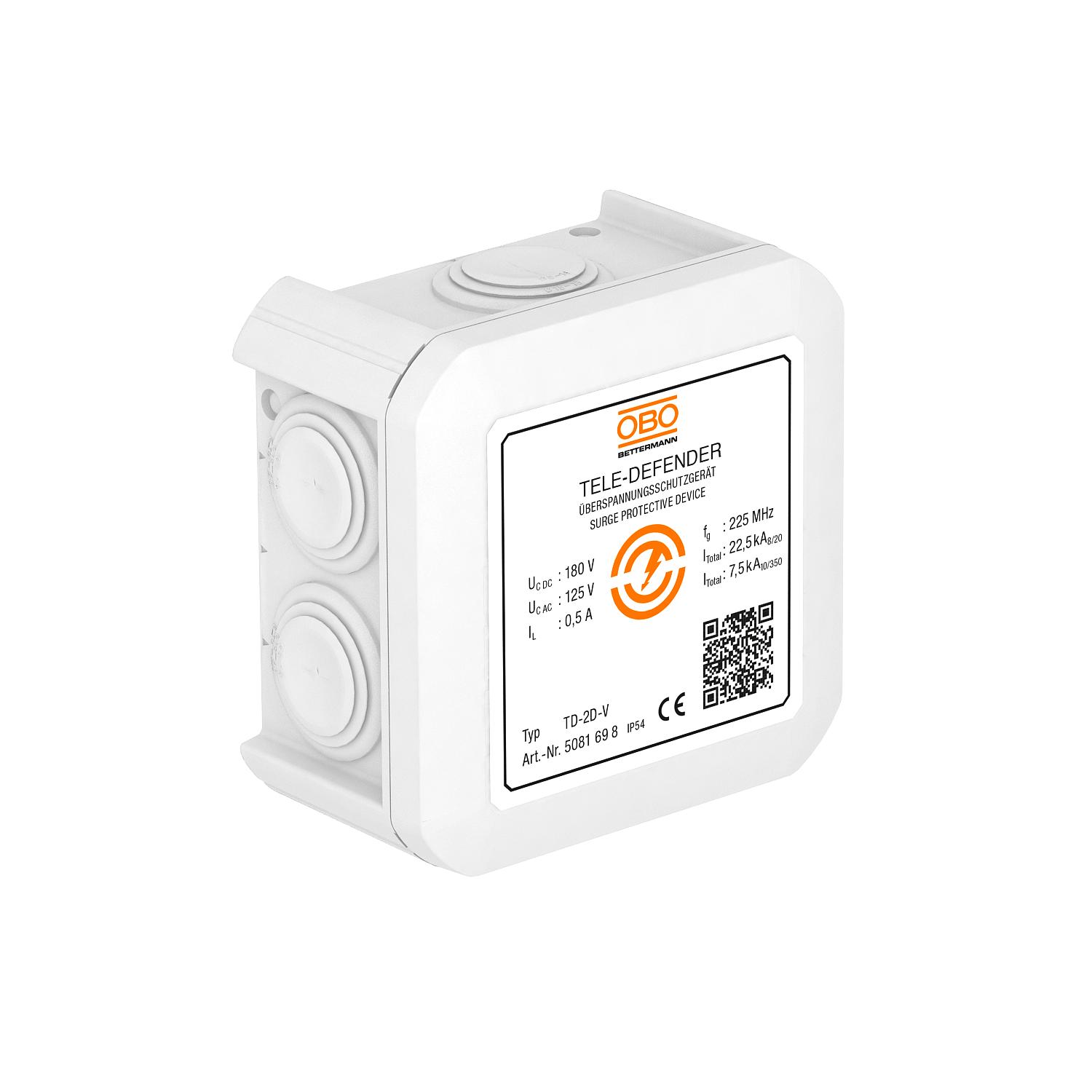

Combibeveiliging TD-2D-V voor VDSL-systemen
Art.nr. 5081698 | EAN 4012196427444
- Productbeschrijving
-
ProductbeschrijvingDatakabelbeveiligingsapparaat voor telecommunicatie-installaties
• Hoog beschermingsniveau bij hoge stroombelasting
• "Push-In" klemmen voor snelle installatie
• Geoptimaliseerde bandbreedte voor betrouwbare overdracht tot 225 MHz
• Opbouwmontage
Toepassing: ideaal voor DSL-systemen, IP-aansluitingen, ISDN of analoge
telecommunicatie
-
- Technische gegevens
-
Technische gegevens
Aansluitdoorsnede flexibel max. 1 mm² Aansluitdoorsnede flexibel min. 0,14 mm² Aansluitdoorsnede meeraderig max. 1 mm² Aansluitdoorsnede meeraderig min. 0,14 mm² Aansluitdoorsnede vast max. 1,5 mm² Aansluitdoorsnede vast min. 0,08 mm² Aantal polen 2 Afleiderbewaking nee Afscherming direct Afscherming aansluiting ja Beschermingsgraad IP54 Beschermingsniveau ader - aarde <600 V Beschermingsniveau ader - ader <350 V Capaciteit (ader-aarde) <20 pF Capaciteit (ader-ader) <10 pF Dimensie 180V Explosieveilige uitvoering nee Grensfrequentie 225 MHz Impulsstroom 2,5 kA Invoegdemping (insertion loss) ≤3 dB Isolatieweerstand >10 MΩ Kabeltype voor overspanningsbeveiligingsapparaten Telecommunicatiekabel Kategorie Typ 1+2+3 / D1+C2+C1 Kleur wit LPZ 0→3 Materiaal Kunststof Maximale continuespanning AC 125 V Maximale continuspanning DC 180 V Nominale belastingsstroom AC 0,35 A Nominale belastingsstroom DC 0,5 A Piekstroombestendigheid ader - aarde C2: 15 kV / 7,5 kA (8/20µs) Piekstroombestendigheid ader - ader C2: 15 kV / 7,5 kA (8/20µs) Signalering op het apparaat zonder SPD conform NEN-EN-IEC 61643-21 klasse I+II+III / D1+C2+C1 Standaard weerstand per ader 2,2 Ω ± 5 % Steeksysteem Klem Telefoon/telecommunicatiecontact nee Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testnorm IEC 61643-21 Totale afleidstroom (10/350) D1: 7,5 kA Totale afleidstroom (8/20) 22,5 kA - Alle typen
