Combibeveiliging TELE 4-C voor ISDN RJ11 4 | Combinatiebeveiliging, 4 aders | 120 | 170 | RJ11

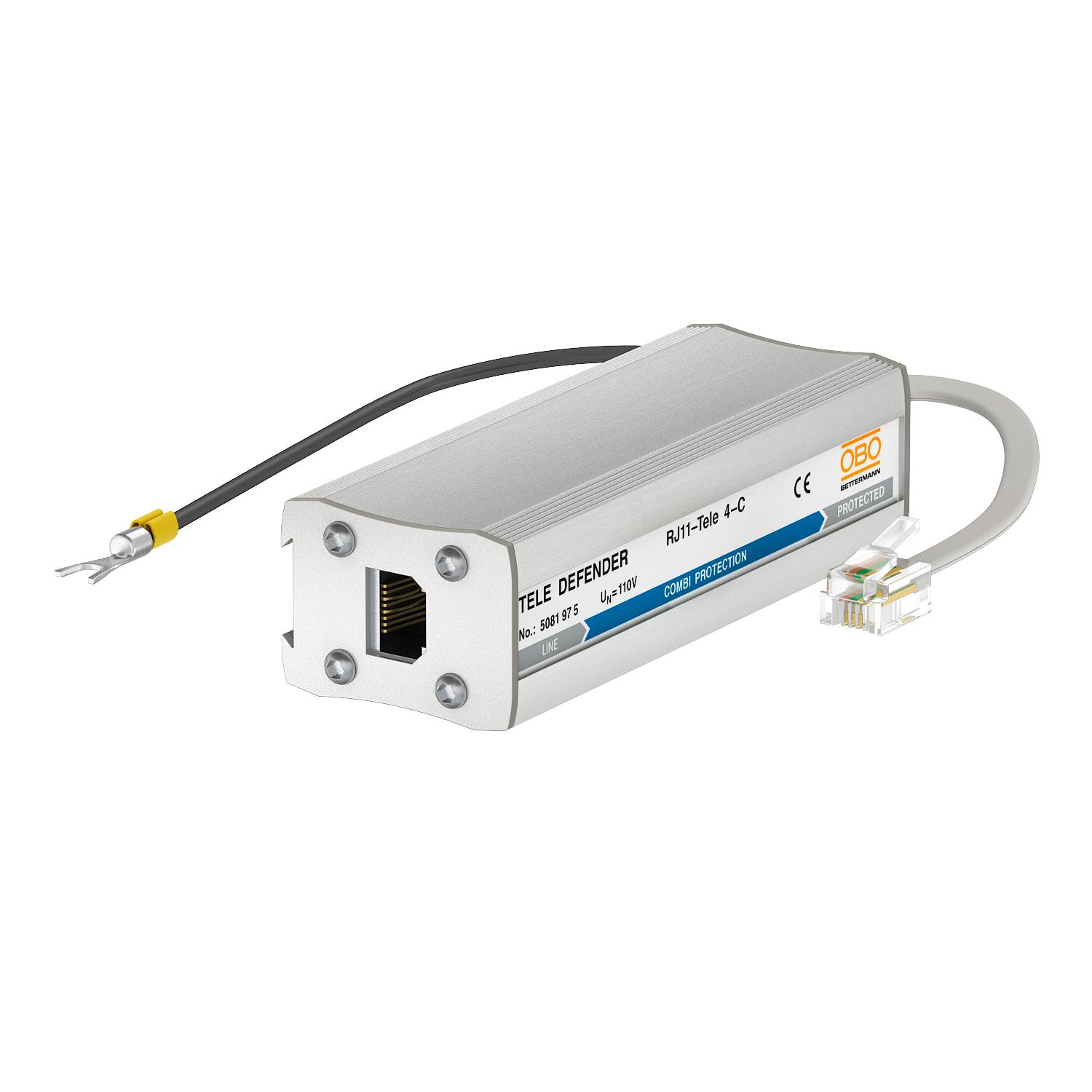

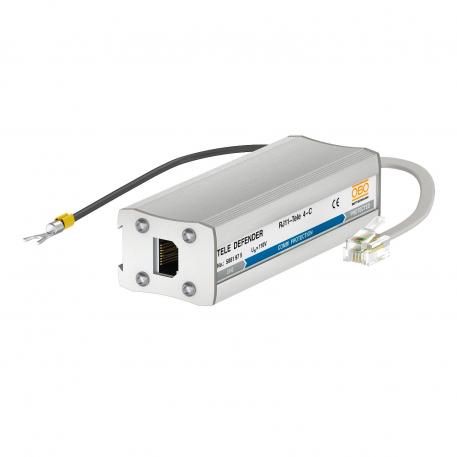

Combibeveiliging TELE 4-C voor ISDN RJ11

Art.nr. 5081975 | EAN 4012196415656

Art.nr. / Type

Aantal polen	4

Uitvoering

Maximale continuespanning AC	120 V

Maximale continuspanning DC	170 V

Steeksysteem

Productbeschrijving

Productbeschrijving

Datakabelbeveiligingsapparaat voor analoge telecommunicatiesystemen

• In aluminium behuizing

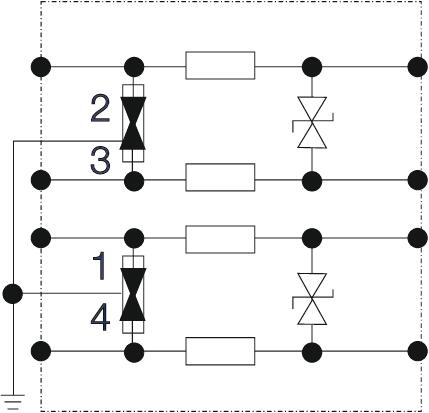

• Met tweetraps beveiligingsschakeling
• Eenvoudige montage
• Incl. 150 mm aansluitkabel met RJ11 resp. RJ45-stekkers
• Geoptimaliseerde bandbreedte voor TK-systemen
• DIN-railmontage met toebehoren DLS-BS (5082 38 2)

Toepassing: voor analoge telecommunicatiesystemen
• In aluminium behuizing
• Eenvoudige montage op rail of op eindapparaat
• Incl. 150 mm aansluitkabel met RJ411-stekkers
• Geoptimaliseerde bandbreedte voor TK-systemen

Technische gegevens

Technische gegevens

Aantal polen	4
Aarding via:	Aansluitleiding
Beschermingsgraad	IP40
Beschermingsniveau ader - aarde	<600 V
Beschermingsniveau ader - aarde bij 1kV/µs (C3)	<245
Beschermingsniveau ader - ader	<300 V
Capaciteit (ader-aarde)	<20 pF
Capaciteit (ader-ader)	<500 pF
Dimensie	170V
Grensfrequentie	12 MHz
Invoegdemping (insertion loss)	≤3 dB
Isolatieweerstand	> 34 MΩ
Kabeltype voor overspanningsbeveiligingsapparaten	Telecommunicatiekabel
Kategorie	Typ 1+2+3 / D1+C2+C1
LPZ	0→3
Maximale continuespanning AC	120 V

Maximale continuspanning DC	170 V
Nominale belastingsstroom AC	0,2 A
Nominale belastingsstroom DC	0,3 A
Piekstroombestendigheid ader - aarde	C2: 2 kV / 1 kA (8/20)
Piekstroombestendigheid ader - ader	C1: 1 kV / 0,5 kA (8/20)
Signalering op het apparaat	zonder
SPD conform NEN-EN-IEC 61643-21	klasse I+II+III / D1+C2+C1
Standaard weerstand per ader	8,2 Ω ± 10 %
Steeksysteem	RJ11
Temperatuurbereik max.	80 °C
Temperatuurbereik min.	-40 °C
Testnorm	IEC 61643-21
Totale afleidstroom (10/350)	1,5 kA
Totale afleidstroom (8/20)	4 kA
Uitvoering	Combinatiebeveiliging, 4 aders

Alle typen

Alle typen

Type	Aantal polen	Uitvoering	Maximale continuespanning AC	Maximale continuspanning DC	Steeksysteem	Art.nr.	Aantal	kl. VKE
RJ11-TELE 4-C	4	Combinatiebeveiliging, 4 aders	120 V	170 V	RJ11	5081975	Stuks	1 Stuks
RJ11-TELE 4-F	4	Fijnbeveiliging, 4 aders	120 V	170 V	RJ11	5081977	Stuks	1 Stuks
RJ45-TELE 4-C	4	Combinatiebeveiliging, 4 aders	120 V	170 V	RJ45	5081982	Stuks	1 Stuks
RJ45-TELE 4-F	4	Fijnbeveiliging, 4 aders	120 V	170 V	RJ45	5081984	Stuks	1 Stuks
