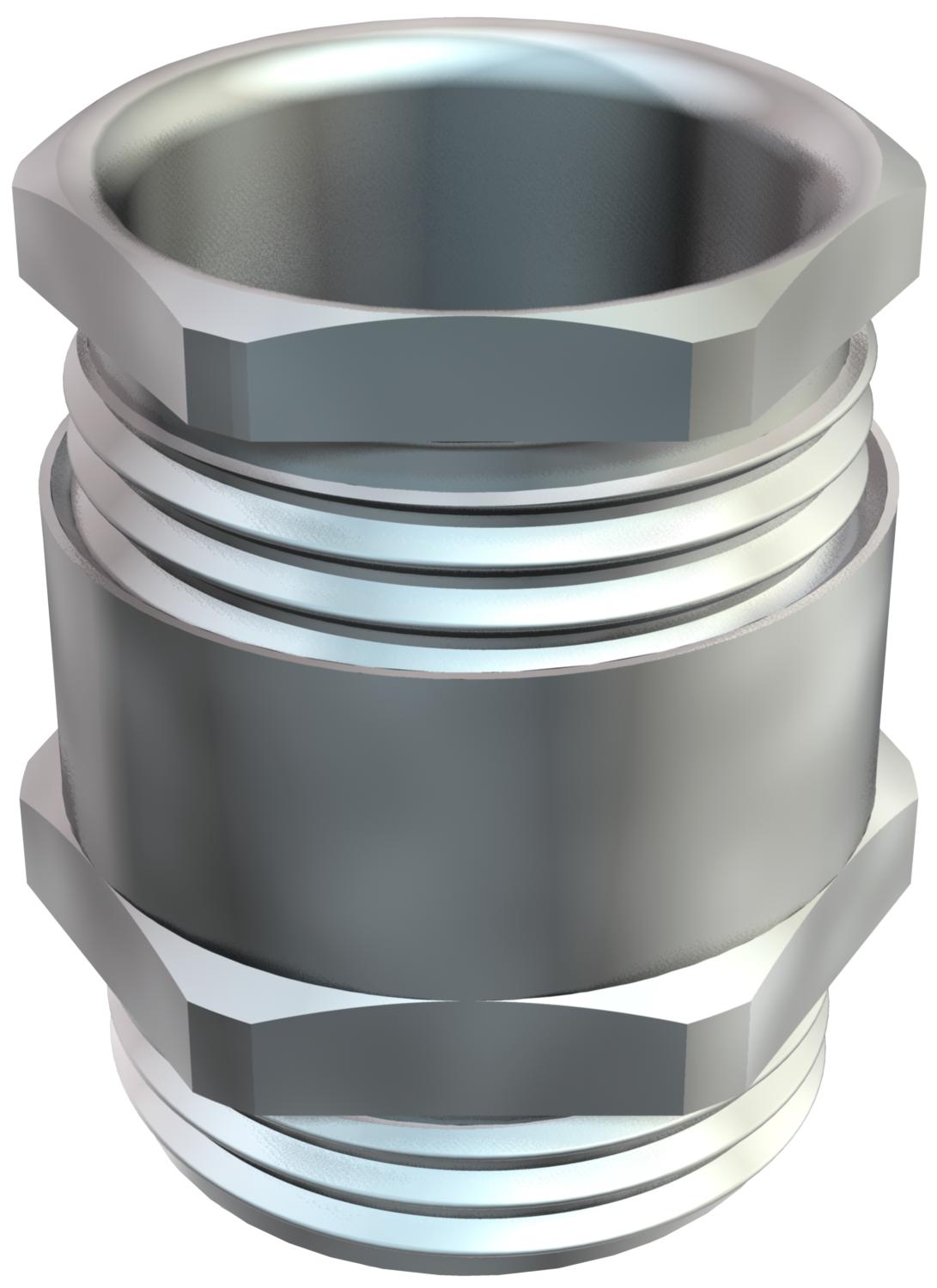

Conische wartel, metrische schroefdraad, kleine afdichtring, vernikkeld M16 x 1,5

Conische wartel, metrische schroefdraad, kleine afdichtring, vernikkeld

Art.nr. 2083620 | EAN 4012195481393

Art.nr. / Type

Schroefdraad

Productbeschrijving

Productbeschrijving

Wartel met zeskanttussenstuk, vorm C4 conform DIN 46320 met metrische schroefdraad conform DIN EN 60423 resp. ISO 68.
Drukringen staal, galvanisch verzinkt en transparant gepassiveerd.
Afdichtring van NBR/SBR.
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Met enkele afdichtring, met kleine binnendiameter.
* Prijzen volgens DEL-notering.

Technische gegevens

Technische gegevens

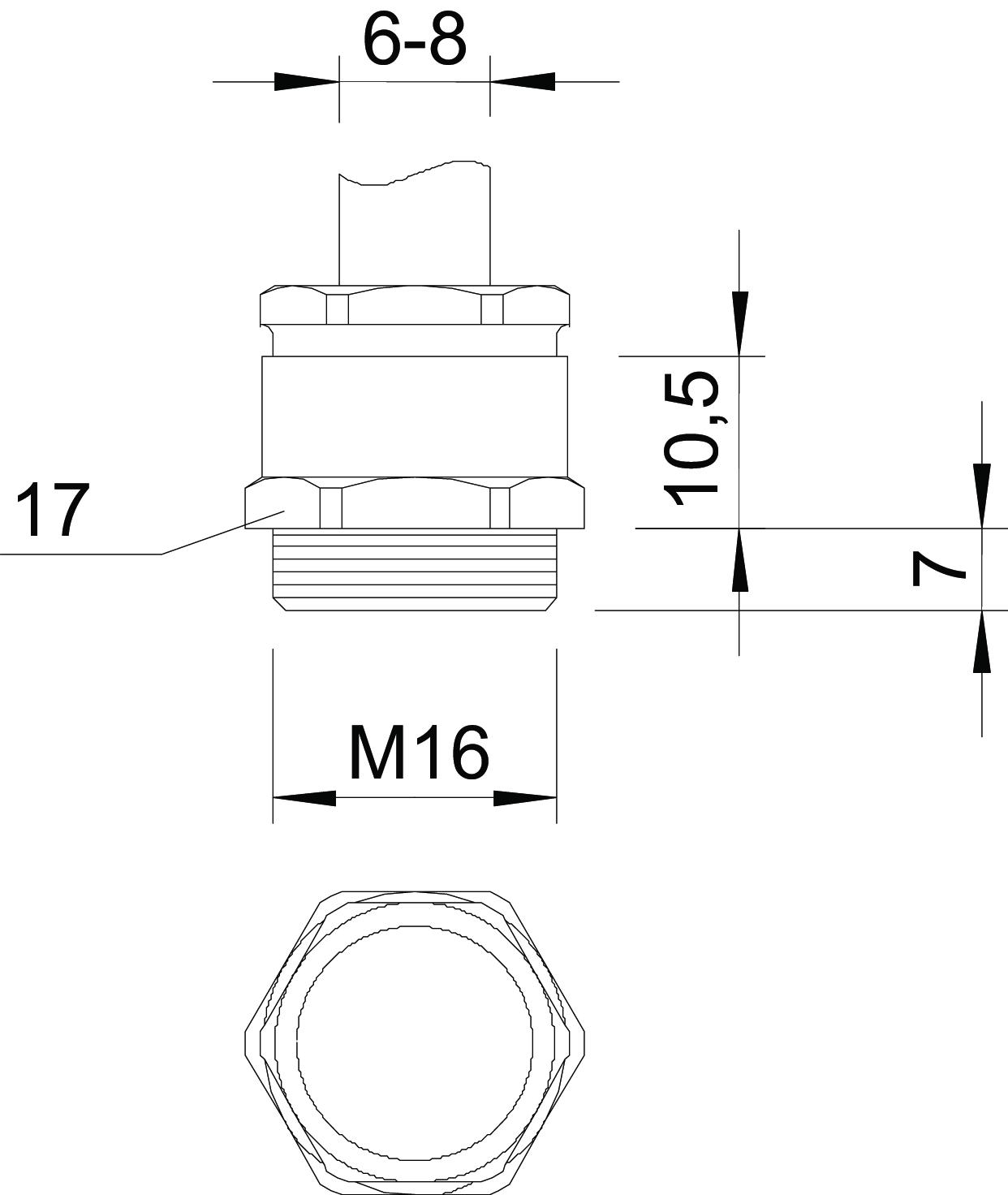

Afdichtbereik D max.	8 mm
Afdichtbereik D min.	6 mm
Afmeting e	18,9 mm
Beschermingsgraad	IP54
Dimensie	M16
Doorbuigbescherming	nee
Explosiebeveiligd	nee
Glasvezelversterkt	nee
Halogeenvrij	nee
Lengte schroefdraad	7 mm
Maat L1	7 mm
Maat L2	10,5 mm
Materiaal	messing

Meervoudig dichtingsinzetstuk	nee
Met borgmoer	nee
Oppervlak	vernikkeld
Schroefdraad	M16 x 1,5
Slagvast	nee
Sleutelwijdte 1	17 mm
Sleutelwijdte 2	15 mm
Soort afdichting	Dichtring
Soort schroefdraad	Metrisch
Trekontlastingsmogelijkheid	nee
Voor Ex-zone	zonder
Wartel voor platte kabel	nee

Alle typen

Alle typen

Type	Schroefdraad	Art.nr.	Aantal	kl. VKE
163 MS M12	M12 x 1,5	2083612	Stuks	50 Stuks
163 MS M16	M16 x 1,5	2083620	Stuks	50 Stuks
163 MS M20	M20 x 1,5	2083639	Stuks	25 Stuks
163 MS M25	M25 x 1,5	2083647	Stuks	25 Stuks
163 MS M32	M32 x 1,5	2083655	Stuks	10 Stuks
163 MS M40	M40 x 1,5	2083663	Stuks	10 Stuks
163 MS M50	M50 x 1,5	2083671	Stuks	5 Stuks
163 MS M63	M63 x 1,5	2083698	Stuks	5 Stuks
