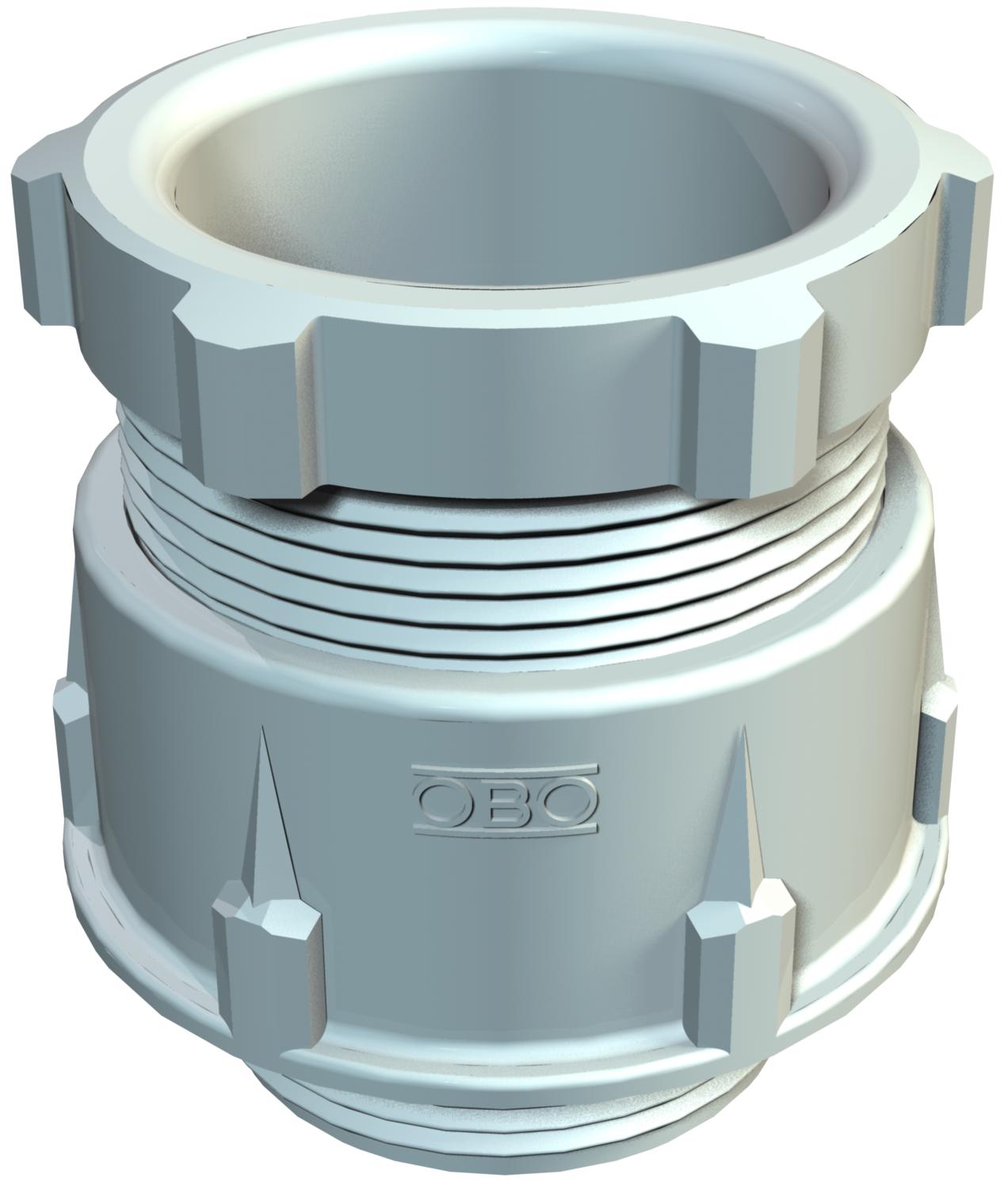

Conische wartel, metrische schroefdraad, lichtgrijs
Art.nr. 2035324 | EAN 4012195465072
- Productbeschrijving
-
ProductbeschrijvingStandaard kabelschroefverbinding, vorm A volgens NEN-EN-IEC 46320 met enkelvoudige dichtring van NR/SBR met metrische schroefdraad volgens NEN-EN-IEC 60423.
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartels van polystyreen slechts matig worden vastgedraaid!
slagvast
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 7 mm Afdichtbereik D min. 4,5 mm Afmeting G M16x1,5 mm Afmeting L max. 25 mm Beschermingsgraad IP65 Breedte 21,5 mm Deelbare wartel nee Dimensie M16 Dimension D4 10 mm Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Hoogte 30 mm Kleur lichtgrijs; RAL 7035 Lengte 21,5 mm Lengte schroefdraad 8 mm Maat D1 7 mm Maat D2 21,5 mm Maat D3 10,2 mm Maat L1 8 mm Maat L2 14 mm Maat L3 5 mm Maat L4 9 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 16 Schroefdraad M16 x 1,5 Slagvast ja Sleutelwijdte 1 19 mm Sleutelwijdte 2 16 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Trekontlastingsmogelijkheid nee Uitvoering Recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
- Downloads
-
Specificatieblad 106 M16 PS / 2035324 , 0.26MB , pdfEU Conformiteitsverklaring 106 M16 PS / 2035324 , 0.15MB , pdfREACH Conformiteitsverklaring 106 M16 PS / 2035324 , 0.12MB , pdfRoHS Conformiteitsverklaring 106 M16 PS / 2035324 , 0.12MB , pdf
