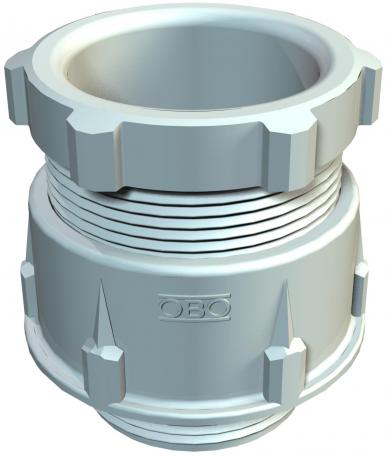

Conische wartel, metrische schroefdraad, lichtgrijs
Art.nr. 2035332 | EAN 4012195465256
- Productbeschrijving
-
ProductbeschrijvingStandaard kabelschroefverbinding, vorm A volgens NEN-EN-IEC 46320 met enkelvoudige dichtring van NR/SBR met metrische schroefdraad volgens NEN-EN-IEC 60423.
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartels van polystyreen slechts matig worden vastgedraaid!
slagvast
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 13 mm Afdichtbereik D min. 9 mm Afmeting G M20x1,5 mm Afmeting L max. 28 mm Beschermingsgraad IP65 Breedte 27 mm Deelbare wartel nee Dimensie M20 Dimension D4 13,5 mm Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Hoogte 35 mm Kleur lichtgrijs; RAL 7035 Lengte 27 mm Lengte schroefdraad 9 mm Maat D1 13 mm Maat D2 27 mm Maat D3 13,4 mm Maat L1 9 mm Maat L2 16 mm Maat L3 5 mm Maat L4 10,8 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 20 Schroefdraad M20 x 1,5 Slagvast ja Sleutelwijdte 1 24 mm Sleutelwijdte 2 21 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Trekontlastingsmogelijkheid nee Uitvoering Recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
- Downloads
-
Specificatieblad 106 M 20 PS / 2035332 , 0.24MB , pdfEU Conformiteitsverklaring 106 M 20 PS / 2035332 , 0.15MB , pdfREACH Conformiteitsverklaring 106 M 20 PS / 2035332 , 0.12MB , pdfRoHS Conformiteitsverklaring 106 M 20 PS / 2035332 , 0.12MB , pdf
