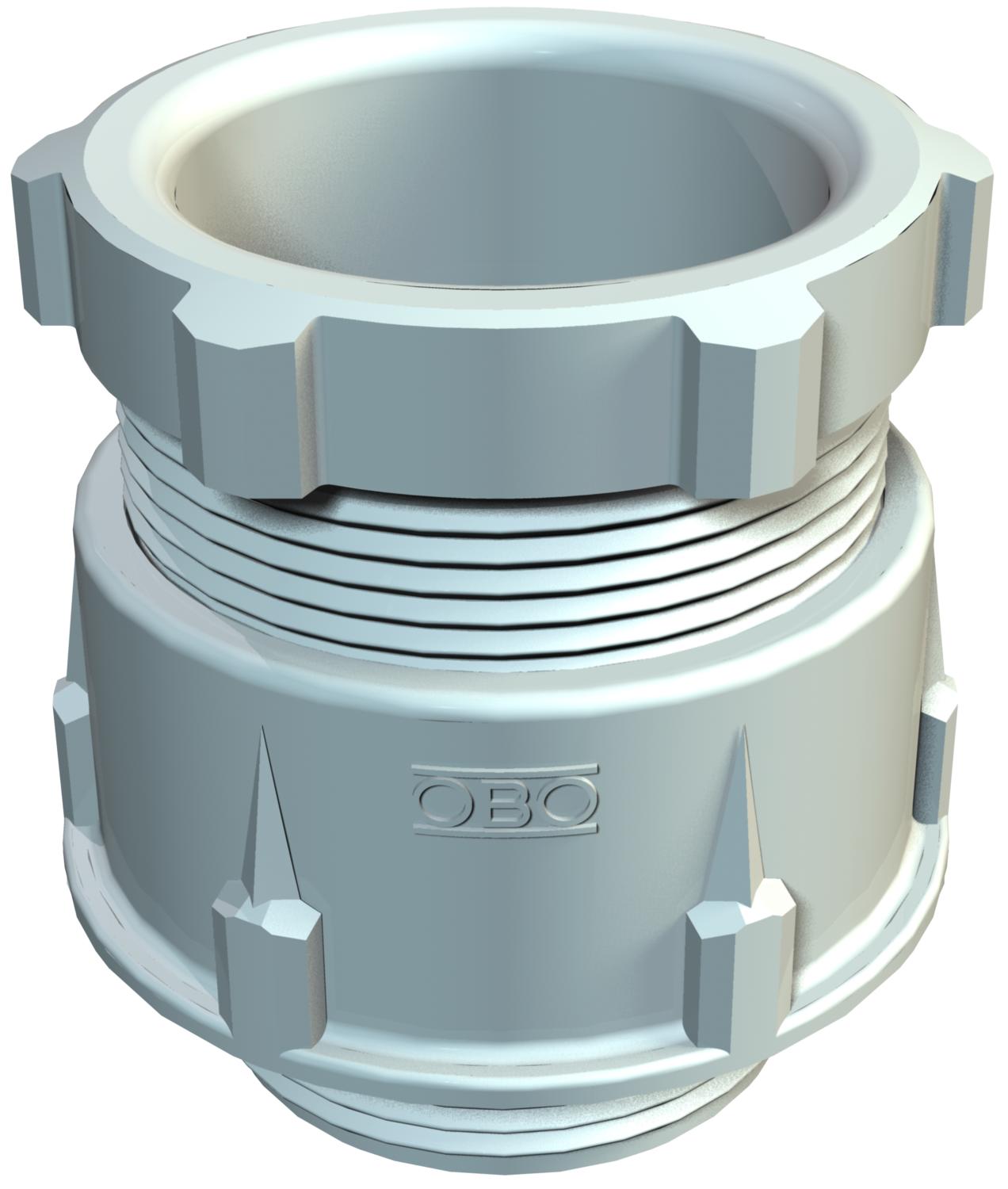

Conische wartel, metrische schroefdraad, lichtgrijs
Art.nr. 2035383 | EAN 4012195468011
- Productbeschrijving
-
ProductbeschrijvingStandaard kabelschroefverbinding, vorm A volgens NEN-EN-IEC 46320 met enkelvoudige dichtring van NR/SBR met metrische schroefdraad volgens NEN-EN-IEC 60423.
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartels van polystyreen slechts matig worden vastgedraaid!
slagvast
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 44 mm Afdichtbereik D min. 37 mm Afmeting G M63x1,5 mm Afmeting L max. 48 mm Beschermingsgraad IP65 Breedte 74 mm Deelbare wartel nee Dimensie M63 Dimension D4 40,5 mm Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Hoogte 60,5 mm Kleur lichtgrijs; RAL 7035 Lengte 70 mm Lengte schroefdraad 14 mm Maat D1 44 mm Maat D2 74 mm Maat D3 50 mm Maat L1 14 mm Maat L2 27 mm Maat L3 9 mm Maat L4 18,5 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 63 Schroefdraad M63 x 1,5 Slagvast ja Sleutelwijdte 1 65 mm Sleutelwijdte 2 60 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Trekontlastingsmogelijkheid nee Uitvoering Recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
- Downloads
-
Specificatieblad 106 M 63 PS / 2035383 , 0.28MB , pdfEU Conformiteitsverklaring 106 M 63 PS / 2035383 , 0.15MB , pdfREACH Conformiteitsverklaring 106 M 63 PS / 2035383 , 0.12MB , pdfRoHS Conformiteitsverklaring 106 M 63 PS / 2035383 , 0.12MB , pdf
