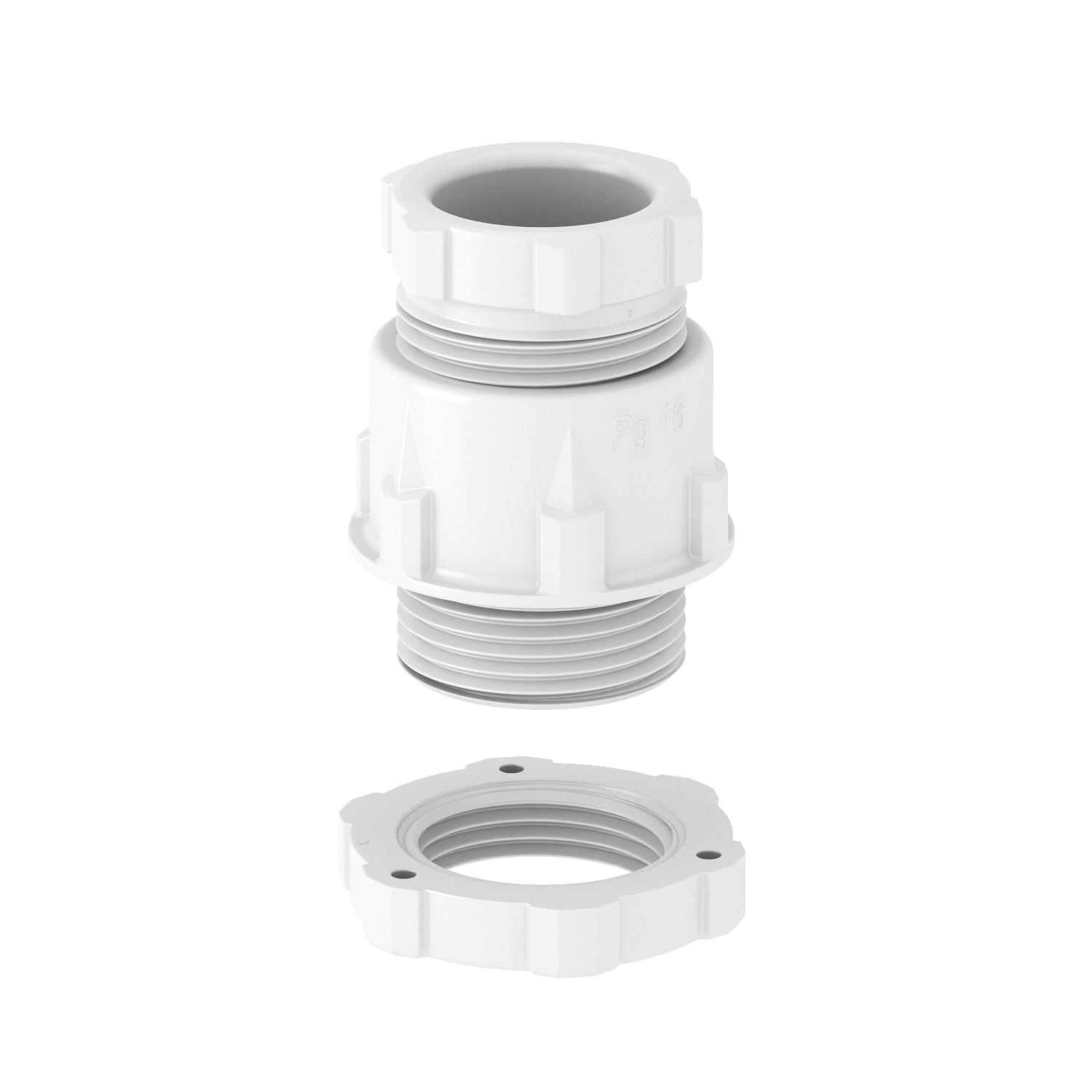

Conische wartel, PG-schroefdraad, lichtgrijs
Art.nr. 2038432 | EAN 4012196688739
- Productbeschrijving
-
ProductbeschrijvingStandaard wartel, vorm A conform DIN 46320 met enkele afdichtring van NR/SBR
Pg-schroefdraad conform DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
-
- Technische gegevens
-
Technische gegevens

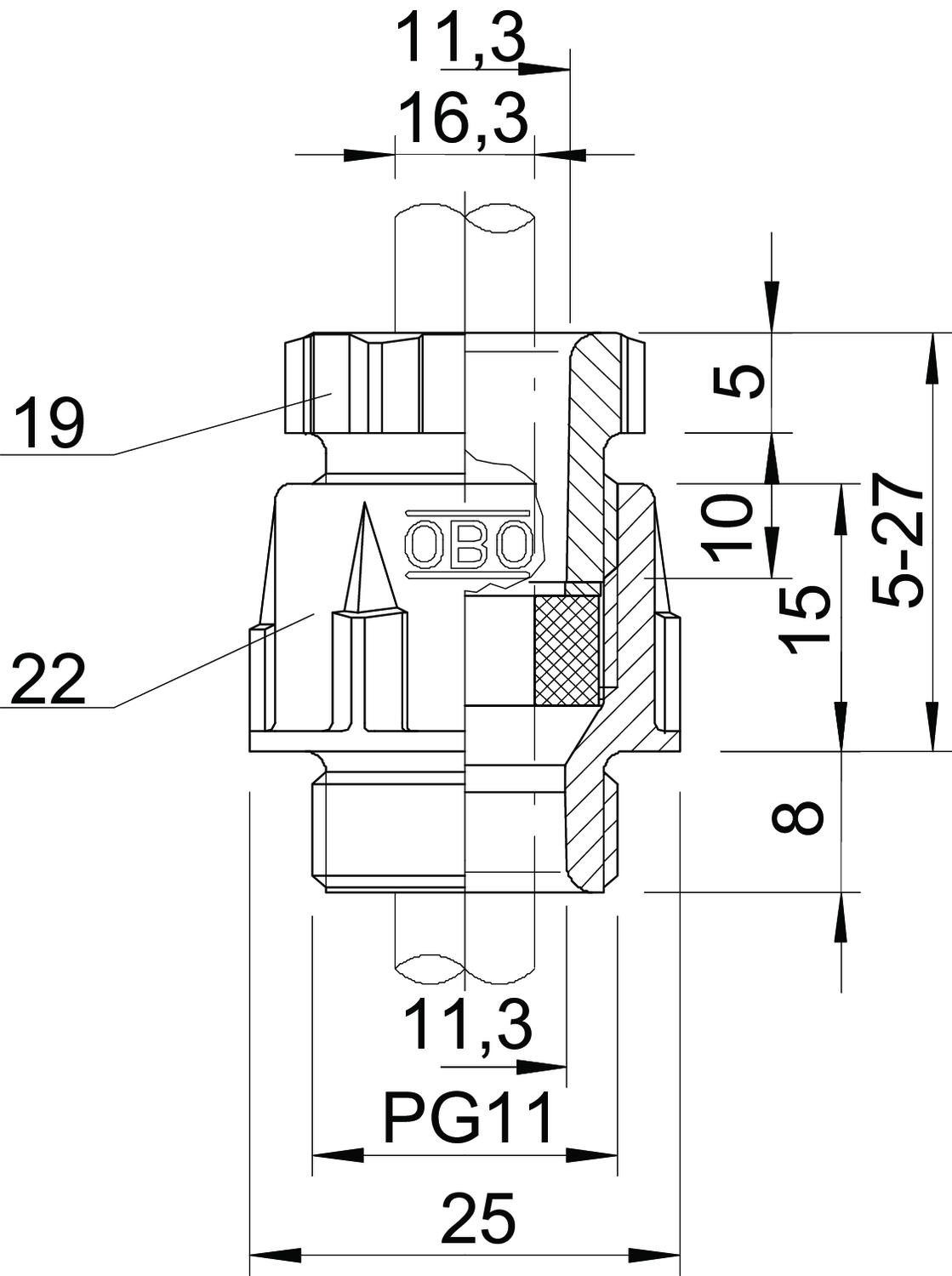

Afdichtbereik D max. 10 mm Afdichtbereik D min. 5,5 mm Afmeting L max. 27 mm Afmeting L min. 5 mm Beschermingsgraad IP65 Deelbare wartel nee Dimensie PG11 Dimension D4 11,3 mm Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat D2 25 mm Maat D3 11,3 mm Maat E1 (mm) 25 mm Maat E2 11,3 mm Maat E3 26 mm Maat L1 8 mm Maat L2 15 mm Maat L3 5 mm Maat L4 10 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 11 Schroefdraad Pg 11 Slagvast nee Sleutelwijdte 1 22 mm Sleutelwijdte 2 19 mm Sleutelwijdte 3 24 mm Soort afdichting Dichtring Soort schroefdraad PG Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering Recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
- Downloads
-
Specificatieblad 106+PG11 MG LGR / 2038432 , 0.24MB , pdfEU Conformiteitsverklaring 106+PG11 MG LGR / 2038432 , 0.15MB , pdf
