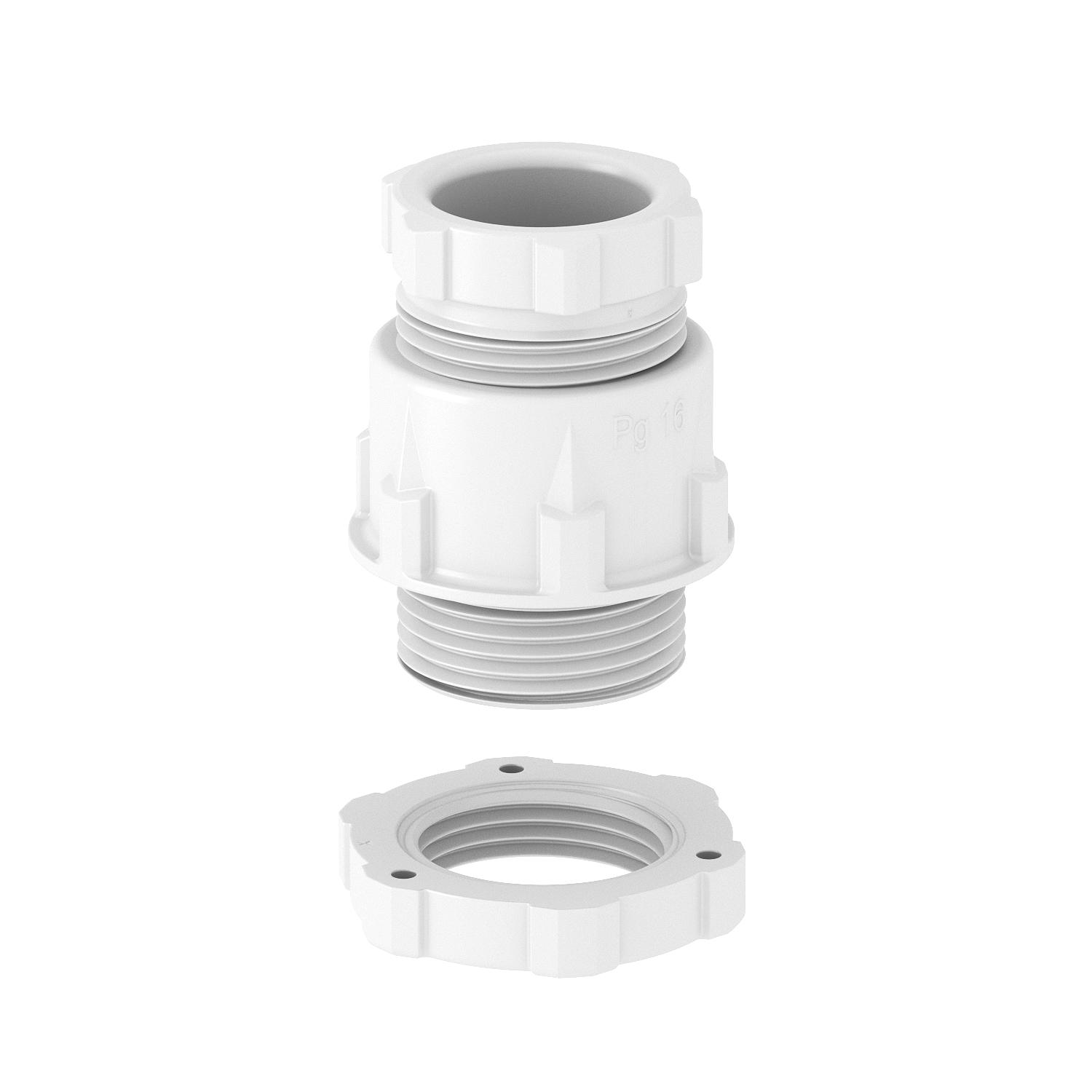

Conische wartel, PG-schroefdraad, lichtgrijs
Art.nr. 2038440 | EAN 4012196688852
- Productbeschrijving
-
ProductbeschrijvingStandaard wartel, vorm A conform DIN 46320 met enkele afdichtring van NR/SBR
Pg-schroefdraad conform DIN 40430
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartelsystemen van polystyreen slechts matig worden vastgedraaid!
Slagvast
-
- Technische gegevens
-
Technische gegevens

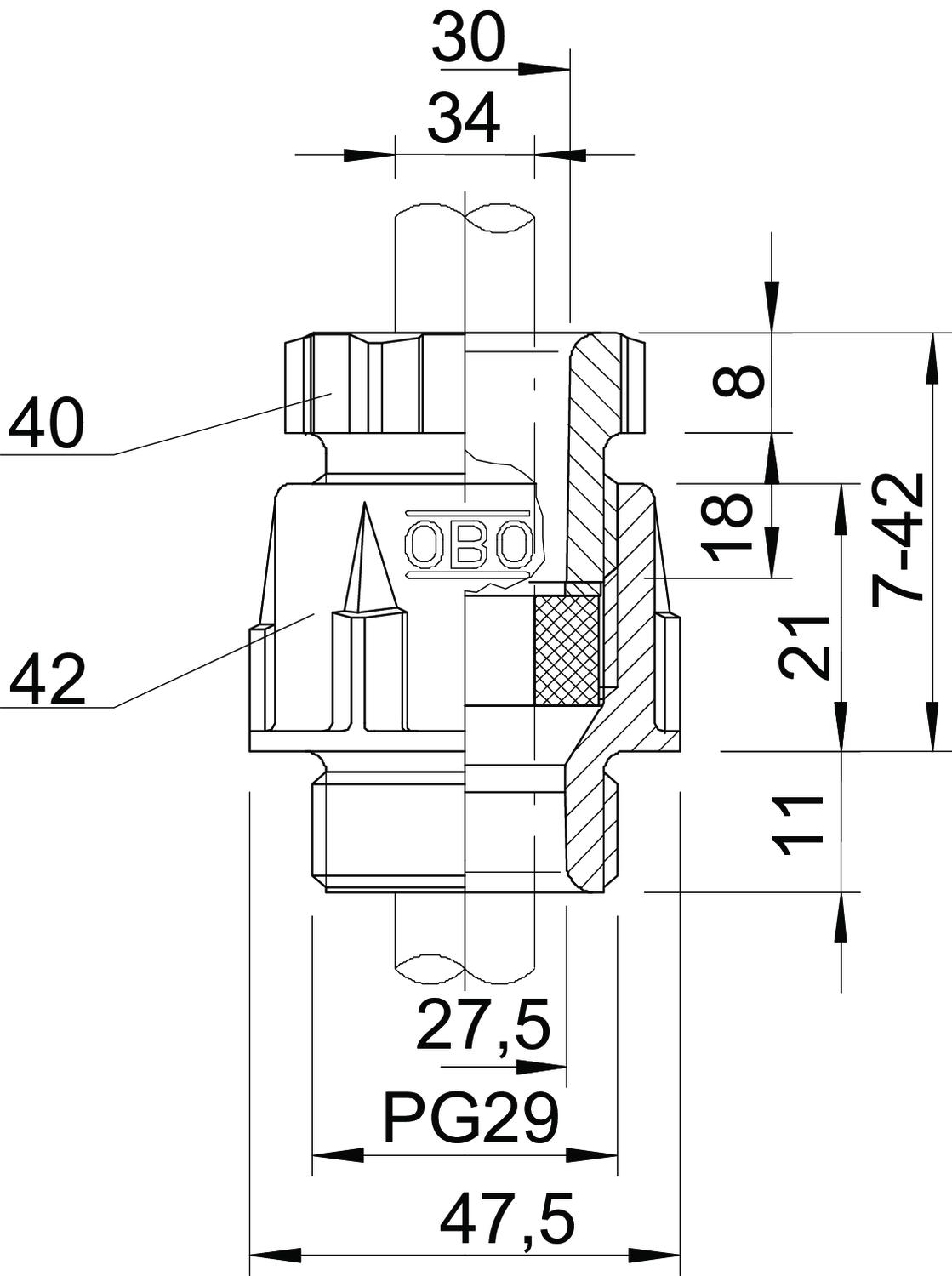

Afdichtbereik D max. 25 mm Afdichtbereik D min. 18 mm Afmeting L max. 42 mm Afmeting L min. 7 mm Beschermingsgraad IP65 Deelbare wartel nee Dimensie PG29 Dimension D4 27,5 mm Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat D2 47,5 mm Maat D3 30 mm Maat E1 (mm) 47,5 mm Maat E2 30,1 mm Maat E3 50 mm Maat L1 11 mm Maat L2 20,5 mm Maat L3 8 mm Maat L4 18 mm Materiaal Polystyreen Meervoudig dichtingsinzetstuk nee Met borgmoer nee Nominale schroefdraadmaat 29 Schroefdraad Pg 29 Slagvast nee Sleutelwijdte 1 42 mm Sleutelwijdte 2 40 mm Sleutelwijdte 3 46 mm Soort afdichting Dichtring Soort schroefdraad PG Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering Recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder - Alle typen
- Downloads
-
Specificatieblad 106+PG29 MG LGR / 2038440 , 0.22MB , pdfEU Conformiteitsverklaring 106+PG29 MG LGR / 2038440 , 0.15MB , pdf
