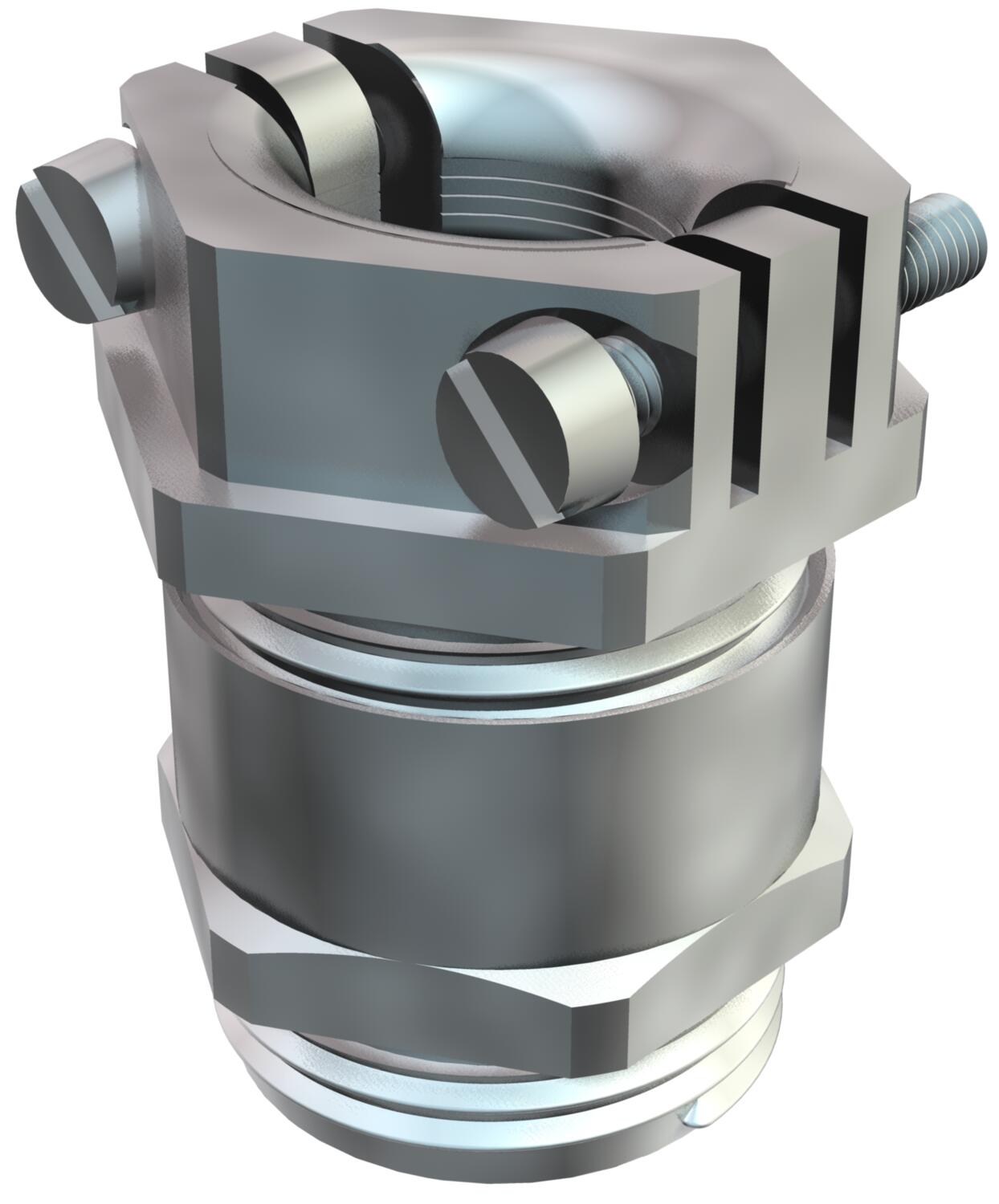

Conische wartel, PG-schroefdraad, trekontlasting, vernikkeld
Art.nr. 2046075 | EAN 4012195181811
- Productbeschrijving
-
ProductbeschrijvingWartel met centrisch werkende dwarsbeugeltrekontlasting in de drukschroef, knikbeveiliging van flexibele leidingen door middel van sterk afgeronde drukschroef.
Met PG-schroefdraad conform DIN 40430.
Drukringen staal, galvanisch verzinkt en transparant gepassiveerd.
Afdichtring van NBR/SBR.
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Met zeskanttussenstukken (als vorm C 4 conform DIN 46320).
* Prijzen volgens DEL-notering.
-
- Technische gegevens
-
Technische gegevens

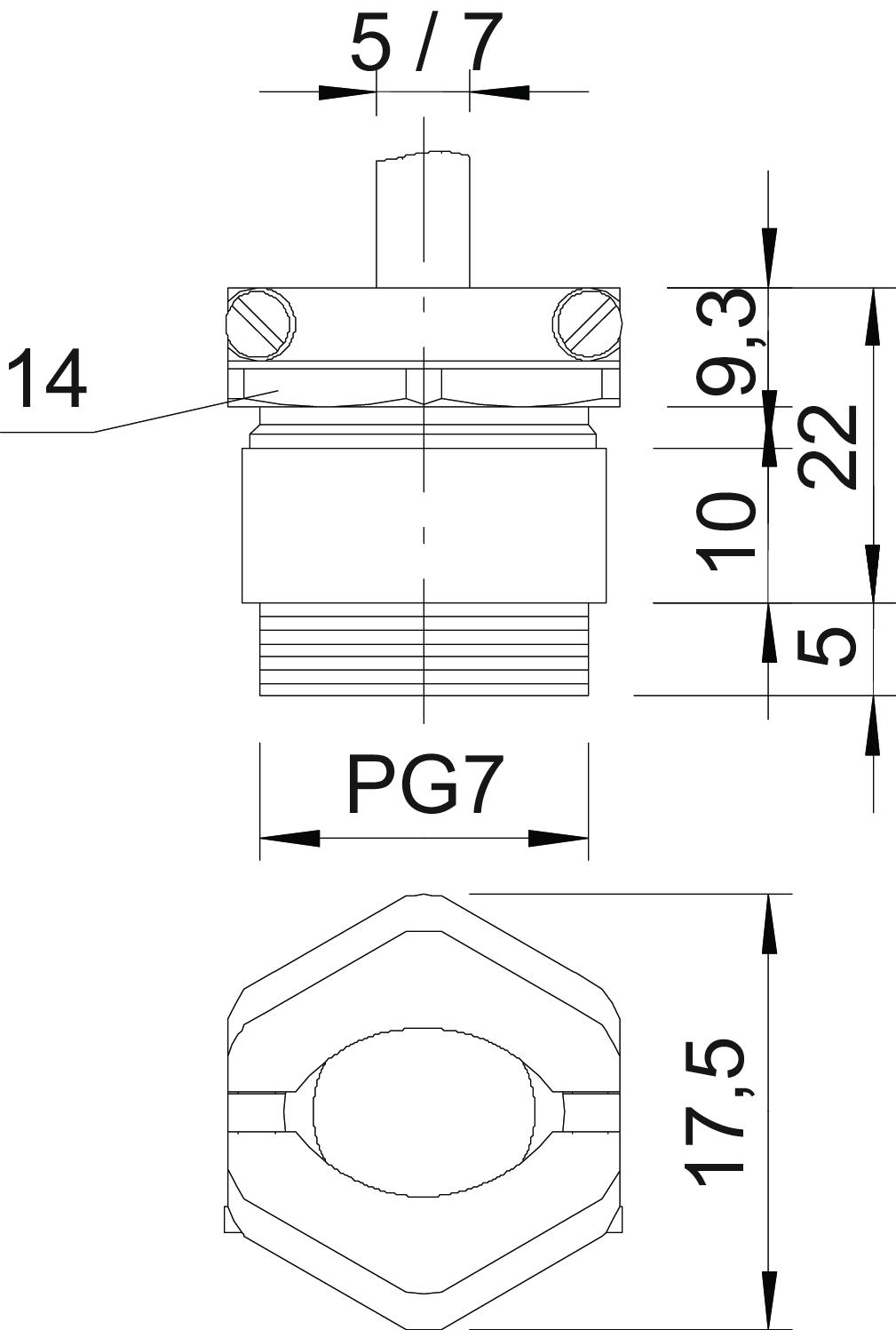

Afdichtbereik D max. 7 mm Afdichtbereik D min. 5 mm Afmeting e 17,5 mm Afmeting L max. 22 mm Beschermingsgraad IP54 Dimensie PG7 Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij nee Lengte schroefdraad 5 mm Maat L1 5 mm Maat L2 10 mm Maat L3 9,3 mm Materiaal messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad Pg 7 Slagvast nee Sleutelwijdte 14 Sleutelwijdte 1 14 mm Sleutelwijdte 2 16 mm Soort afdichting Dichtring Soort schroefdraad PG Trekontlastingsmogelijkheid ja Voor Ex-zone zonder Wartel voor platte kabel nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

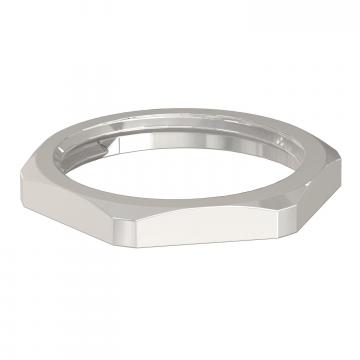

Borgmoer, PG-schroefdraad
169 MS PG 7 2091070 100 Stuks - Downloads
-
Specificatieblad 159 MS PG 7 / 2046075 , 0.21MB , pdfEU Conformiteitsverklaring 159 MS PG 7 / 2046075 , 0.03MB , pdfREACH Conformiteitsverklaring 159 MS PG 7 / 2046075 , 0.12MB , pdfRoHS Conformiteitsverklaring 159 MS PG 7 / 2046075 , 0.12MB , pdf
