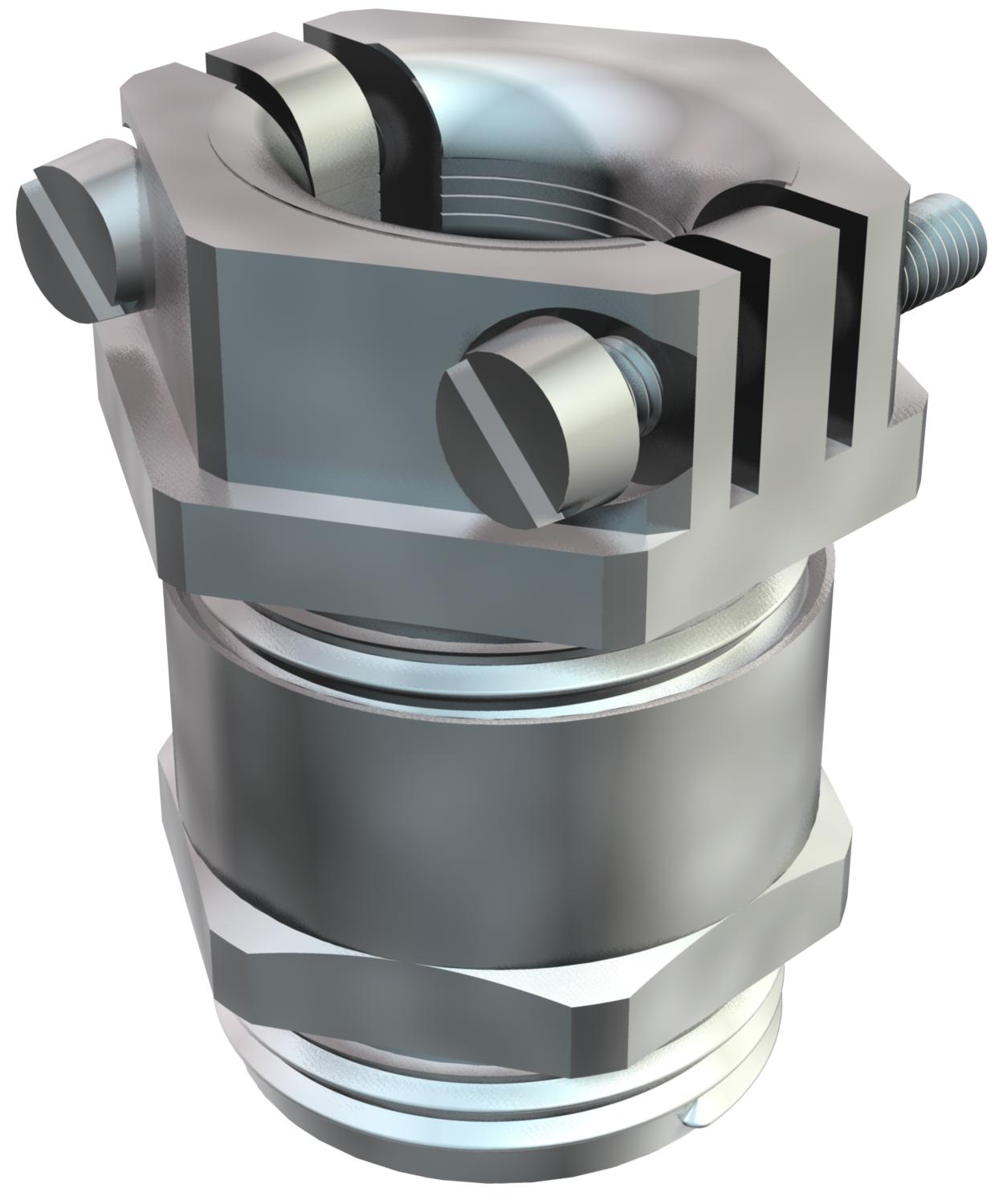

Conische wartel, PG-schroefdraad, trekontlasting, vernikkeld
Art.nr. 2046091 | EAN 4012195181873
- Productbeschrijving
-
ProductbeschrijvingWartel met centrisch werkende dwarsbeugeltrekontlasting in de drukschroef, knikbeveiliging van flexibele leidingen door middel van sterk afgeronde drukschroef.
Met PG-schroefdraad conform DIN 40430.
Drukringen staal, galvanisch verzinkt en transparant gepassiveerd.
Afdichtring van NBR/SBR.
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Met zeskanttussenstukken (als vorm C 4 conform DIN 46320).
* Prijzen volgens DEL-notering.
-
- Technische gegevens
-
Technische gegevens

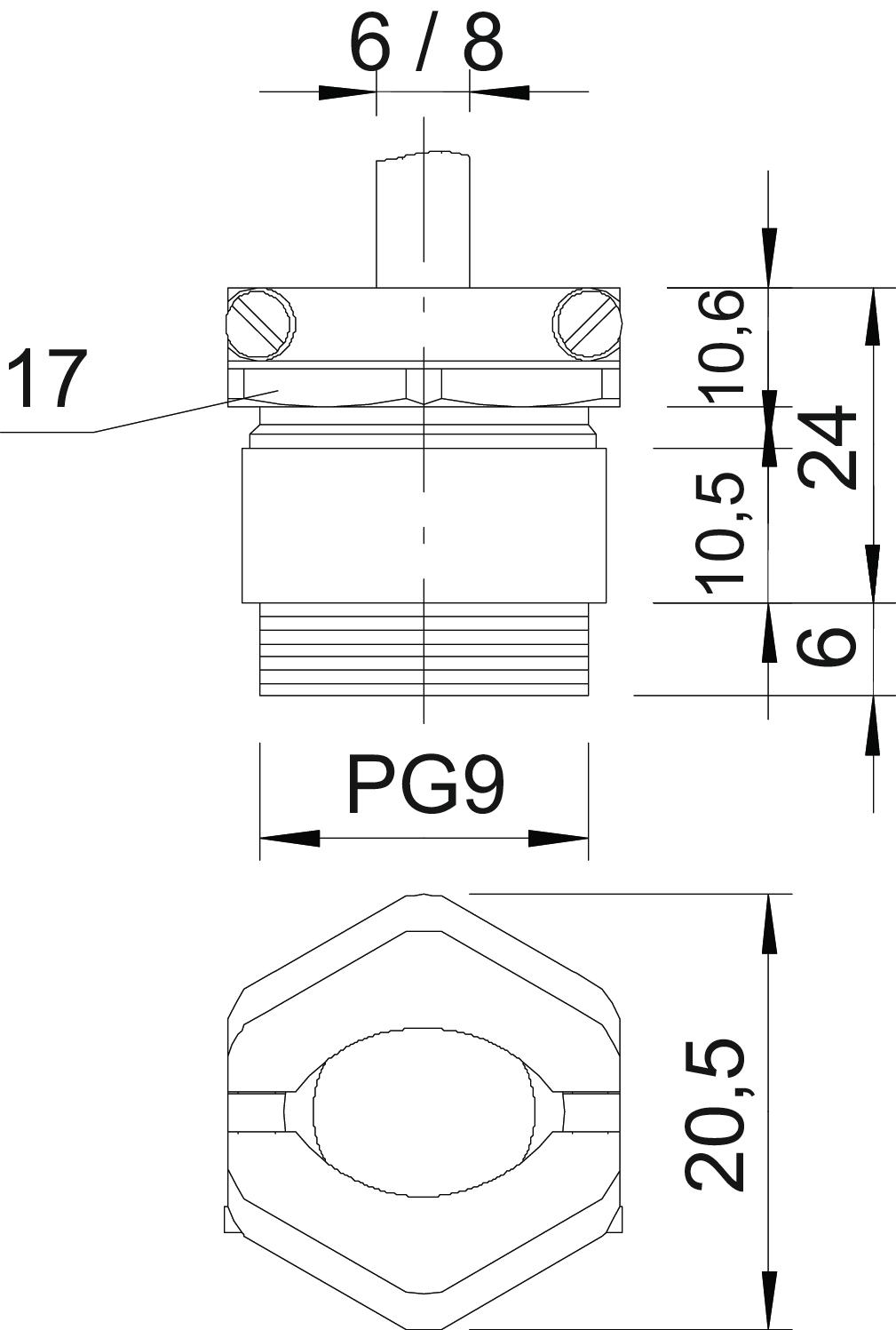

Afdichtbereik D max. 8 mm Afdichtbereik D min. 6 mm Afmeting e 20,5 mm Afmeting L max. 24 mm Beschermingsgraad IP54 Dimensie PG9 Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij nee Lengte schroefdraad 6 mm Maat L1 6 mm Maat L2 10,5 mm Maat L3 10,6 mm Materiaal messing Meervoudig dichtingsinzetstuk nee Met borgmoer nee Oppervlak vernikkeld Schroefdraad Pg 9 Slagvast nee Sleutelwijdte 17 Sleutelwijdte 1 17 mm Sleutelwijdte 2 19 mm Soort afdichting Dichtring Soort schroefdraad PG Trekontlastingsmogelijkheid ja Voor Ex-zone zonder Wartel voor platte kabel nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Borgmoer, PG-schroefdraad
169 MS PG 9 2091097 100 Stuks - Downloads
-
