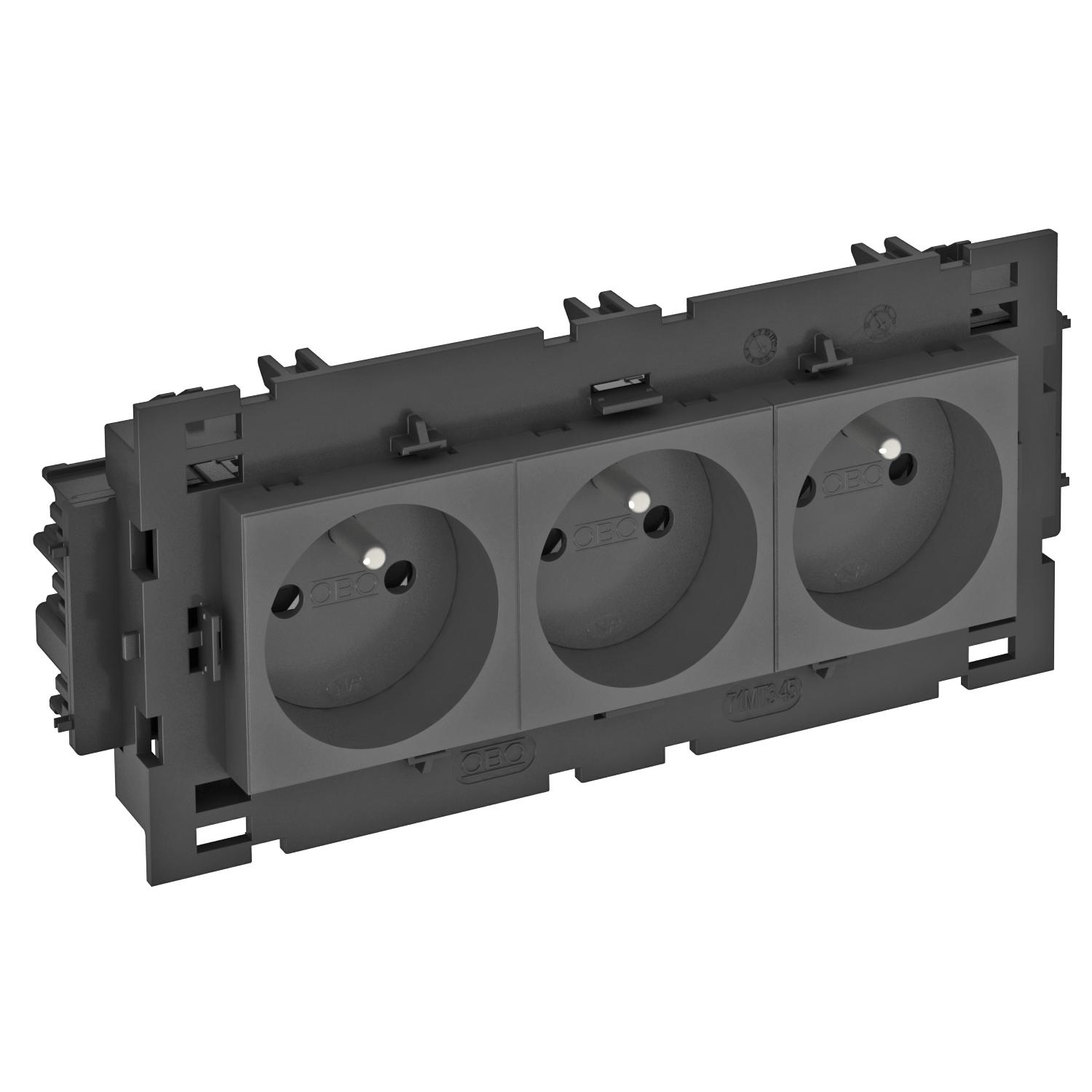

Contactdoos 0°, Connect 80, met penaarde, 3-voudig
Art.nr. 6120650 | EAN 4012196051649
- Productbeschrijving
-
ProductbeschrijvingContactdoos met penaarde (niet geschikt voor gebruik in Nederland), zij-aansluiting, 3-voudig 0°, met verhoogde aanraakbeveiliging, met steekklemmen, 2-polig, 16 A, 250 V~, met verbindingsklemmen conform IEC 60884-1, geschikt voor de inbouw in wandgoten Rapid 80.
Voor installatie in Rapid 45 kanalen, installatiekanalen, mediazuilen, ondervloersystemen en deskboxen.
-
- Technische gegevens
-
Technische gegevens

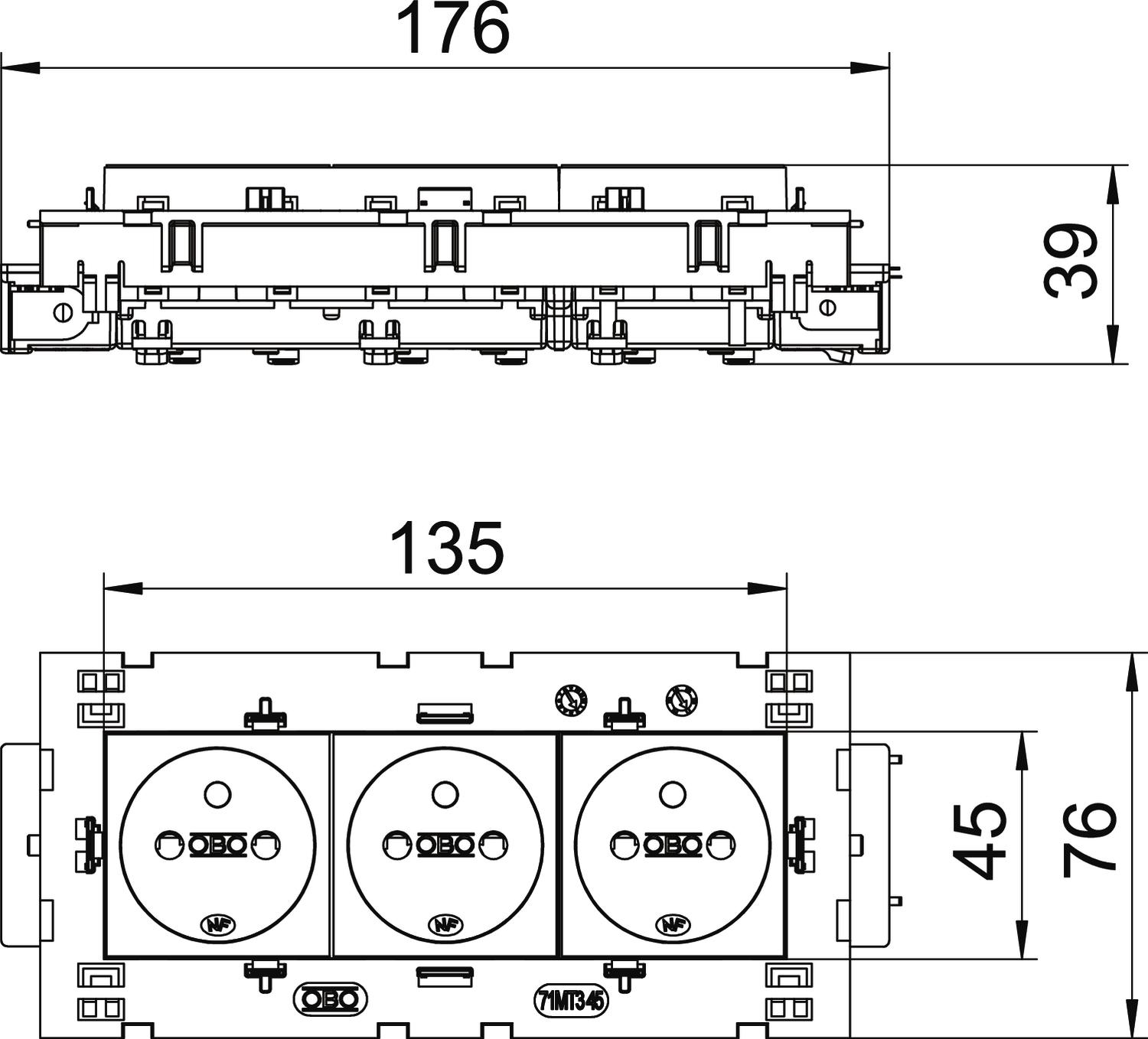

Aansluittype Steekklem Aantal eenheden 3 Aantal polen 2 Afdekking Centraalplaat Afsluitbaar nee Bedrijfstemperatuur max. 40 °C Bedrijfstemperatuur min. -5 °C Beschermingsgraad overige Breedte 176 mm Codering nee Contactdoos hoek 0° Contactdoos uitvoering NF Controlelampje nee CO₂-voetafdruk (GWP) van wieg tot poort 0,7025 kg CO₂e / 1 Stuk Diepe 39 mm Dimensie 250V, 10/16A Geïsoleerde inbouw nee Halogeenvrij ja Hoogte 76 mm Klapdeksel nee Kleur Zwartgrijs; RAL 7021 Labelplaatje nee Materiaal Polycarbonaat Met Aan/Uit-schakelaar nee Met fijnzekering nee Met functieverlichting nee Met oriëntatielicht nee Montagetype Installatiekanaal Nominale spanning 250 V Nominale stroom 16 A Opdruk/markering zonder opdruk Overspanningsbeveiliging nee Spanningsbeveiliging nee Speciale voeding zonder speciale voeding Toelatingen VDE Transparant nee Type bevestiging Vastklikken Uitvoering 3-voudig 0° Uitvoering van de oppervlakken mat Uitwerpmechanisme nee Verdraaide centrale inzet nee verhoogde contactbescherming ja voor verzwaarde omstandigheden (conform VDE) nee - Alle typen
- Downloads
-
Specificatieblad STD-F0C8 SWGR3 / 6120650 , 0.27MB , pdfCatalogus Inbouwsystemen , 28.45MB , pdfEU Conformiteitsverklaring STD-F0C8 SWGR3 / 6120650 , 0.13MB , pdfREACH Conformiteitsverklaring STD-F0C8 SWGR3 / 6120650 , 0.13MB , pdfRoHS Conformiteitsverklaring STD-F0C8 SWGR3 / 6120650 , 0.13MB , pdfMontagehandleiding Montagehandleiding contactdoos 33° Module 45connect , 3.75MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
