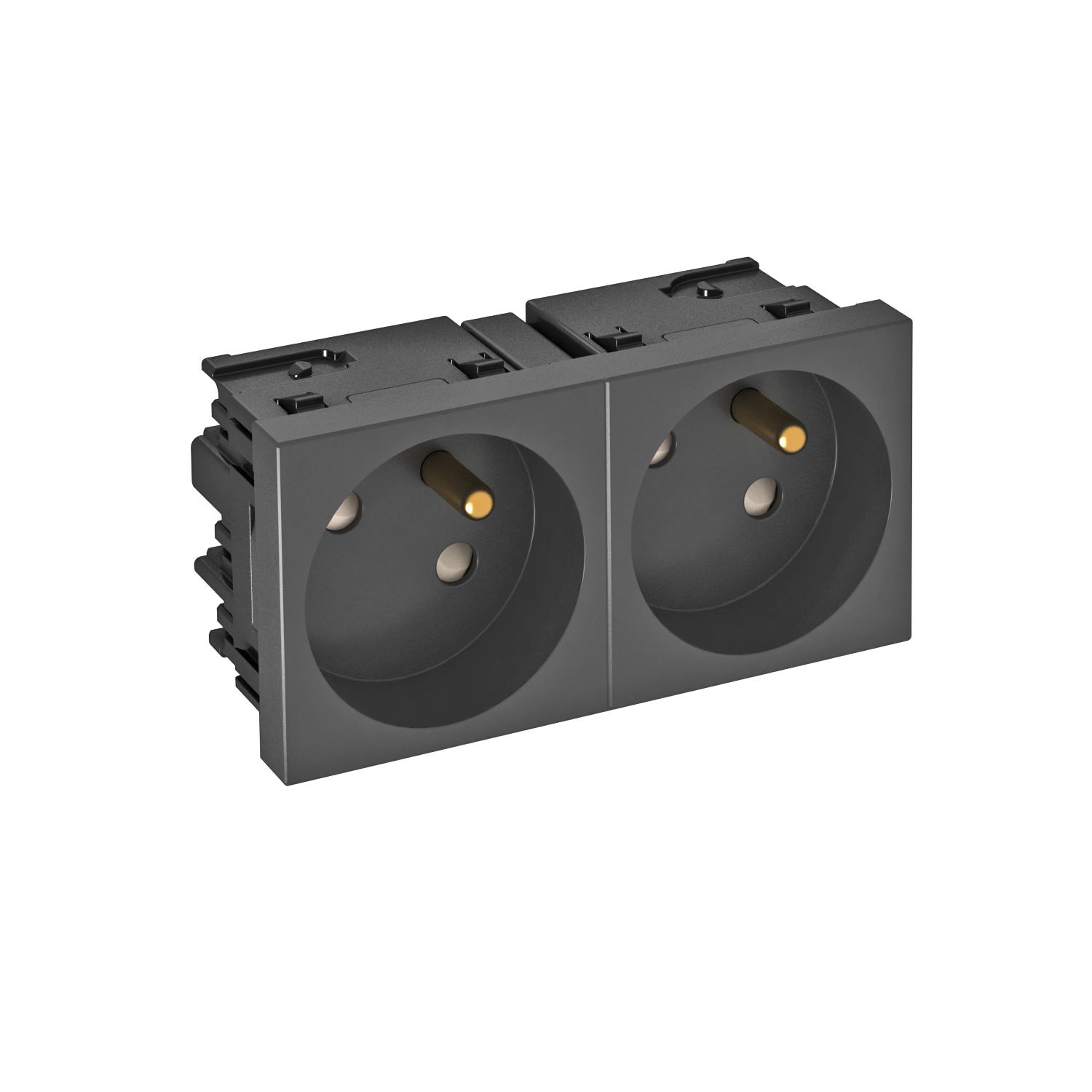

Contactdoos 33°, Connect 45, met penaarde, 2-voudig, zwart-grijs
Art.nr. 6120680 | EAN 4012196048489
- Productbeschrijving
-
ProductbeschrijvingAardpen-contactdoos met zijaansluiting 2-voudig 33°, met verhoogde aanrakingsbeveiliging, met steekklemmen, 2-polig, 16 A, 250 V~, met verbindingsklemmen conform IEC 60884-1.
Voor installatie in Rapid 45 kanalen, installatiekanalen, mediazuilen, ondervloersystemen en deskboxen.
-
- Technische gegevens
-
Technische gegevens

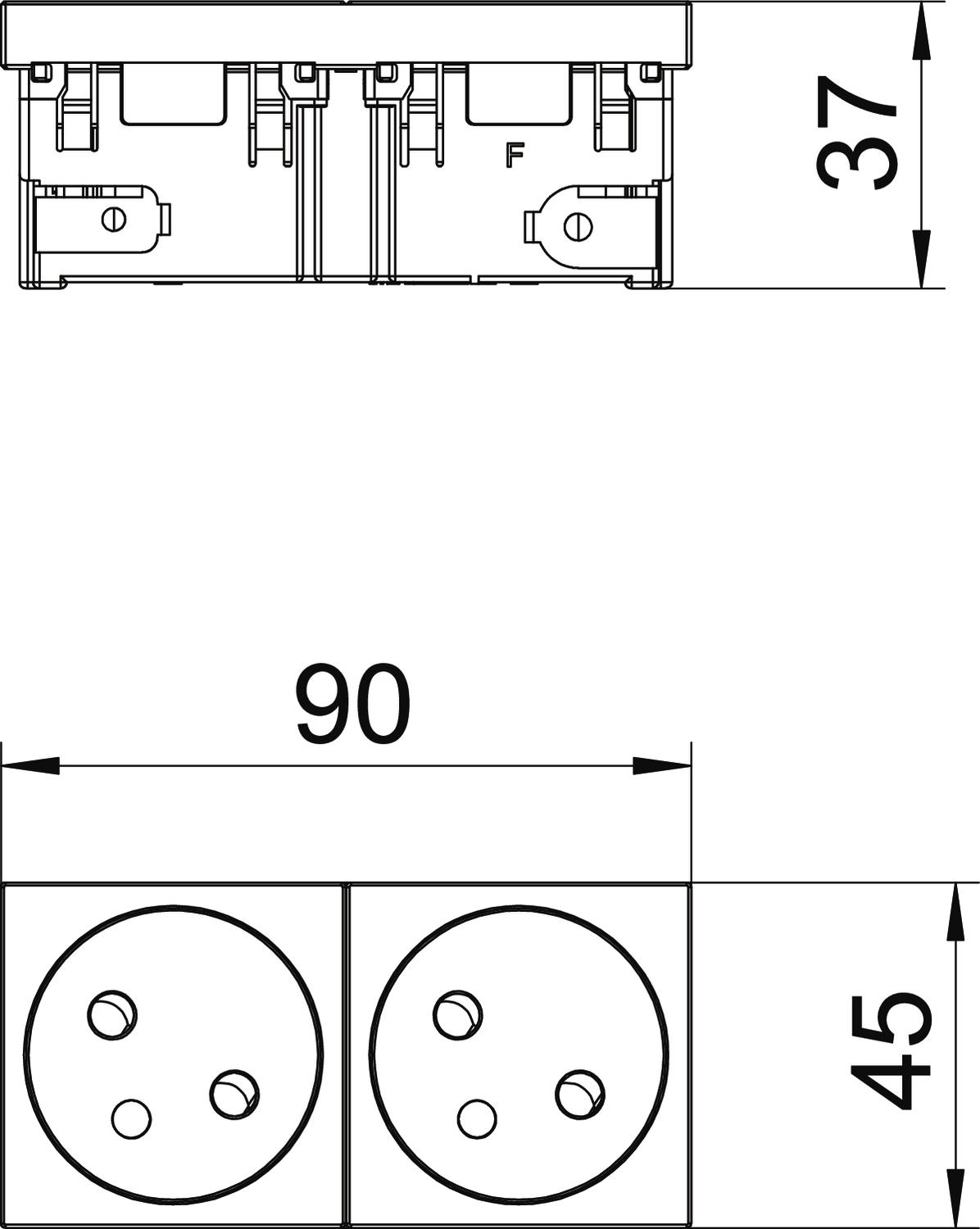

Aansluittype Steekklem Aantal eenheden 2 Aantal modules (bij modulaire constructie) 2 Aantal polen 2 Afdekking Centraalplaat Afsluitbaar nee Bedrijfstemperatuur max. 40 °C Bedrijfstemperatuur min. -5 °C Beschermingsgraad overige Breedte 90 mm Codering nee Contactdoos hoek 33° Contactdoos uitvoering NF Controlelampje nee CO₂-voetafdruk (GWP) van wieg tot poort 0,148 kg CO₂e / 1 Stuk Diepe 37 mm Dimensie 250V, 10/16A Geïsoleerde inbouw nee Halogeenvrij ja Hoogte 45 mm Klapdeksel nee Kleur Zwartgrijs; RAL 7021 Labelplaatje nee Materiaal Polycarbonaat Met Aan/Uit-schakelaar nee Met fijnzekering nee Met functieverlichting nee Met oriëntatielicht nee Montagetype Installatiekanaal Nominale spanning 250 V Nominale stroom 16 A Opdruk/markering zonder opdruk Overspanningsbeveiliging nee Spanningsbeveiliging nee Speciale voeding zonder speciale voeding Toelatingen VDE Transparant nee Type bevestiging Vastklikken Uitvoering 2-voudig 33° Uitvoering van de oppervlakken mat Uitwerpmechanisme nee Verdraaide centrale inzet ja verhoogde contactbescherming ja voor verzwaarde omstandigheden (conform VDE) nee - Alle typen
- Downloads
-
Specificatieblad STD-F3C SWGR2 / 6120680 , 0.26MB , pdfCatalogus Inbouwsystemen , 28.45MB , pdfEU Conformiteitsverklaring STD-F3C SWGR2 / 6120680 , 0.13MB , pdfREACH Conformiteitsverklaring STD-F3C SWGR2 / 6120680 , 0.12MB , pdfRoHS Conformiteitsverklaring STD-F3C SWGR2 / 6120680 , 0.13MB , pdfMontagehandleiding Montagehandleiding contactdoos 33° Module 45connect , 3.75MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
