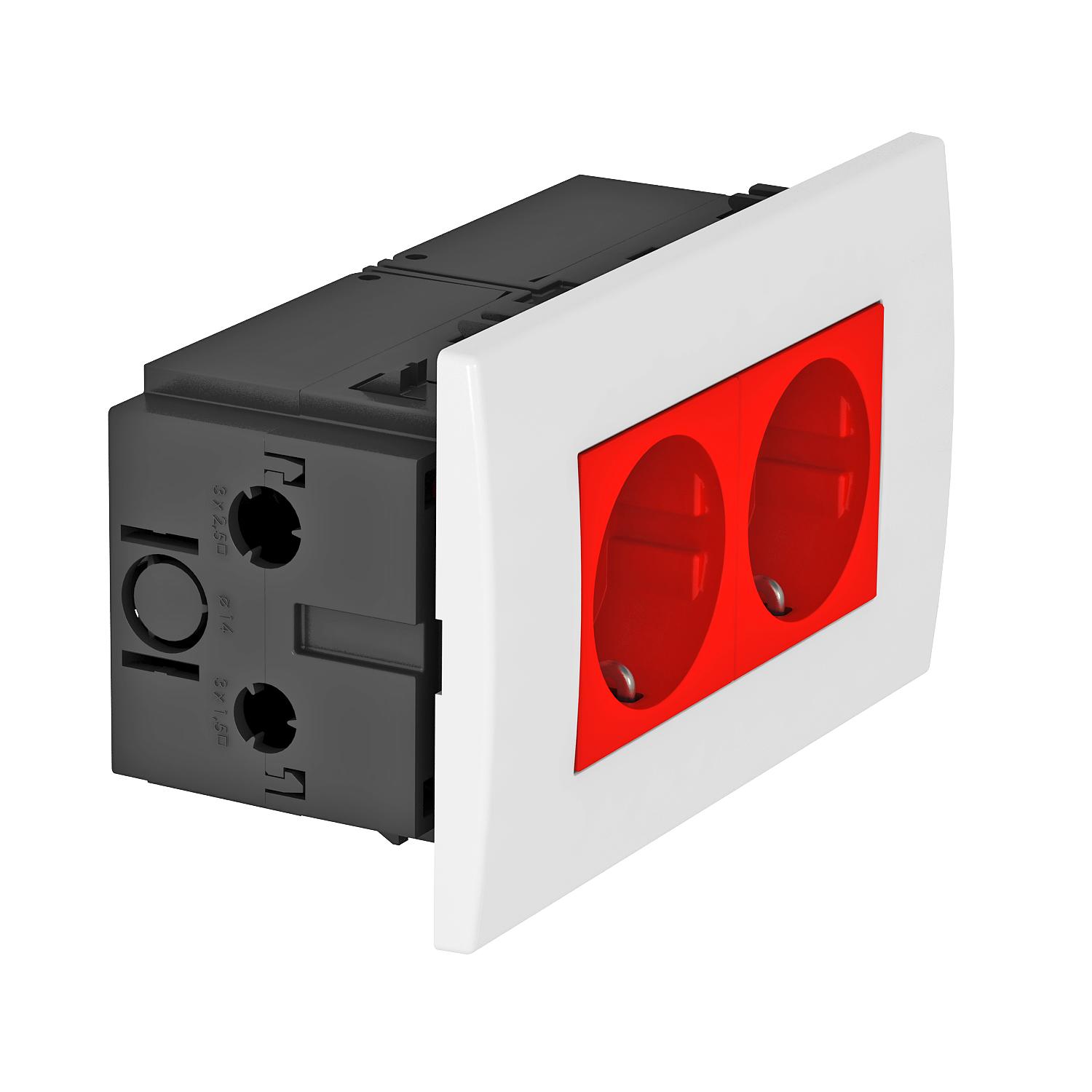

ProductbeschrijvingPrefab contactdoos compleet zonder tekstveld, geschikt voor de inbouw in wandgoten Rapid 80.
Contactdoos compleet, bestaande uit:
- Inbouwdoos, 2-voudig, type 71GD13
- Contactdoos met randaarde, 2-voudig, in 0° aansluitrichting, kleur: zie tabel
- Afdekraam AR45, 2-voudig, zonder tekstveld, kleur: zuiver wit
Voor installatie in apparatuurinbouwkokers Rapid 80 en energiezuilen ISS.
- Technische gegevens
-
Technische gegevens

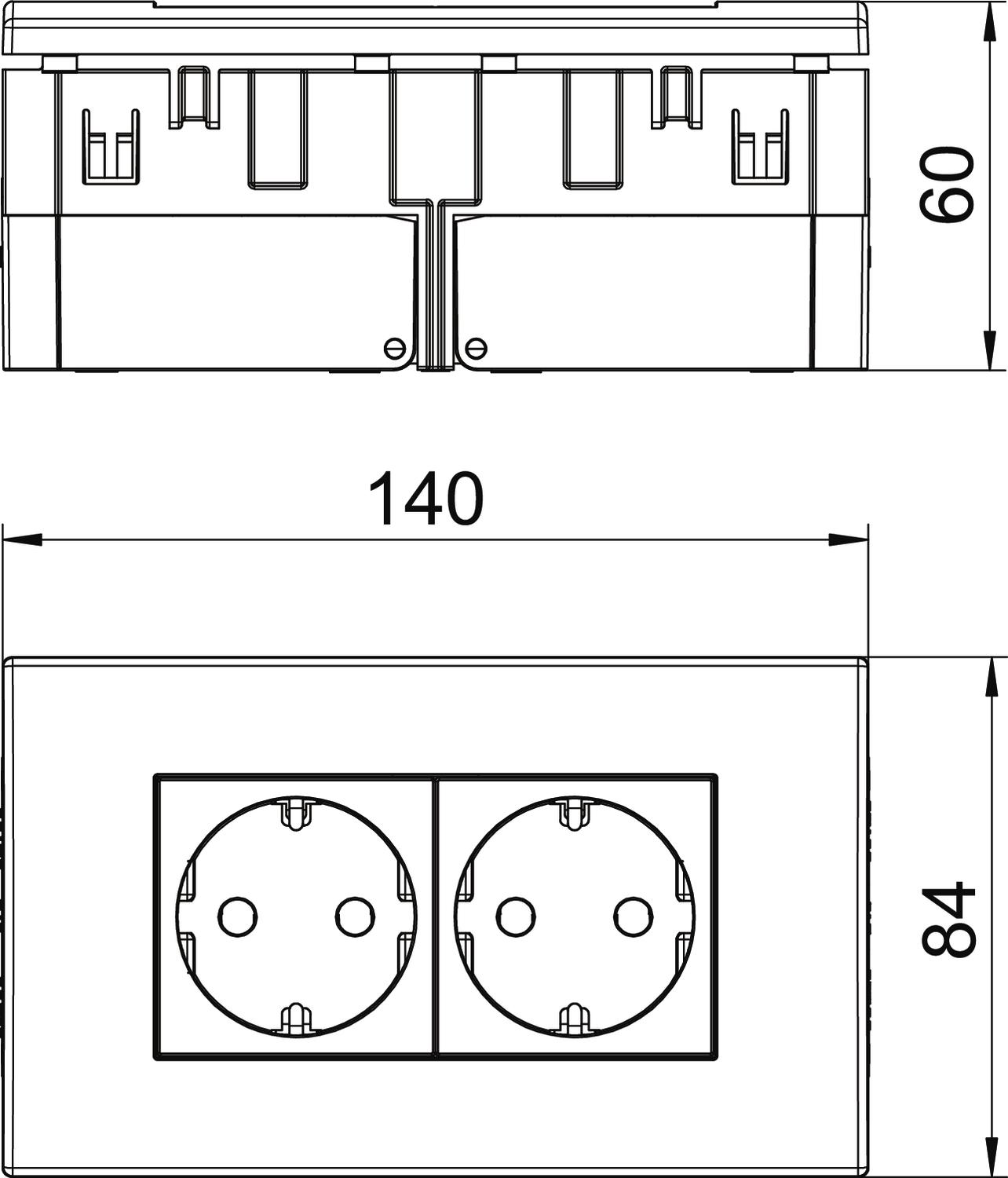

Aansluittype Steekklem Aantal eenheden 2 Aantal polen 2 Afdekking Complete behuizing Afsluitbaar nee Beschermingsgraad overige Breedte 140 mm Codering nee Contactdoos hoek 0° Contactdoos uitvoering Randaarde Controlelampje nee CO₂-voetafdruk (GWP) van wieg tot poort 0,9021 kg CO₂e / 1 Stuk Diepe 60 mm Dimensie 84x140x59mm Geïsoleerde inbouw nee Halogeenvrij ja Hoogte 84 mm Klapdeksel nee Kleur rood; RAL 3001 Labelplaatje nee Materiaal Polycarbonaat Met Aan/Uit-schakelaar nee Met fijnzekering nee Met functieverlichting nee Met oriëntatielicht nee Montagetype Installatiekanaal Nominale spanning 250 V Nominale stroom 16 A Opdruk/markering zonder opdruk Overspanningsbeveiliging nee Reserve nee Spanningsbeveiliging nee Speciale voeding zonder speciale voeding Transparant nee Type bevestiging Vastklikken Uitvoering 2-voudig 0° Uitvoering van de oppervlakken mat Uitwerpmechanisme nee Verdraaide centrale inzet nee verhoogde contactbescherming ja voor verzwaarde omstandigheden (conform VDE) nee - Alle typen
- Downloads
-
Specificatieblad SDE-RW D0RT2 / 6119409 , 0.28MB , pdfCatalogus Inbouwsystemen , 28.45MB , pdfEU Conformiteitsverklaring SDE-RW D0RT2 / 6119409 , 0.06MB , pdfREACH Conformiteitsverklaring SDE-RW D0RT2 / 6119409 , 0.12MB , pdfRoHS Conformiteitsverklaring SDE-RW D0RT2 / 6119409 , 0.12MB , pdf
