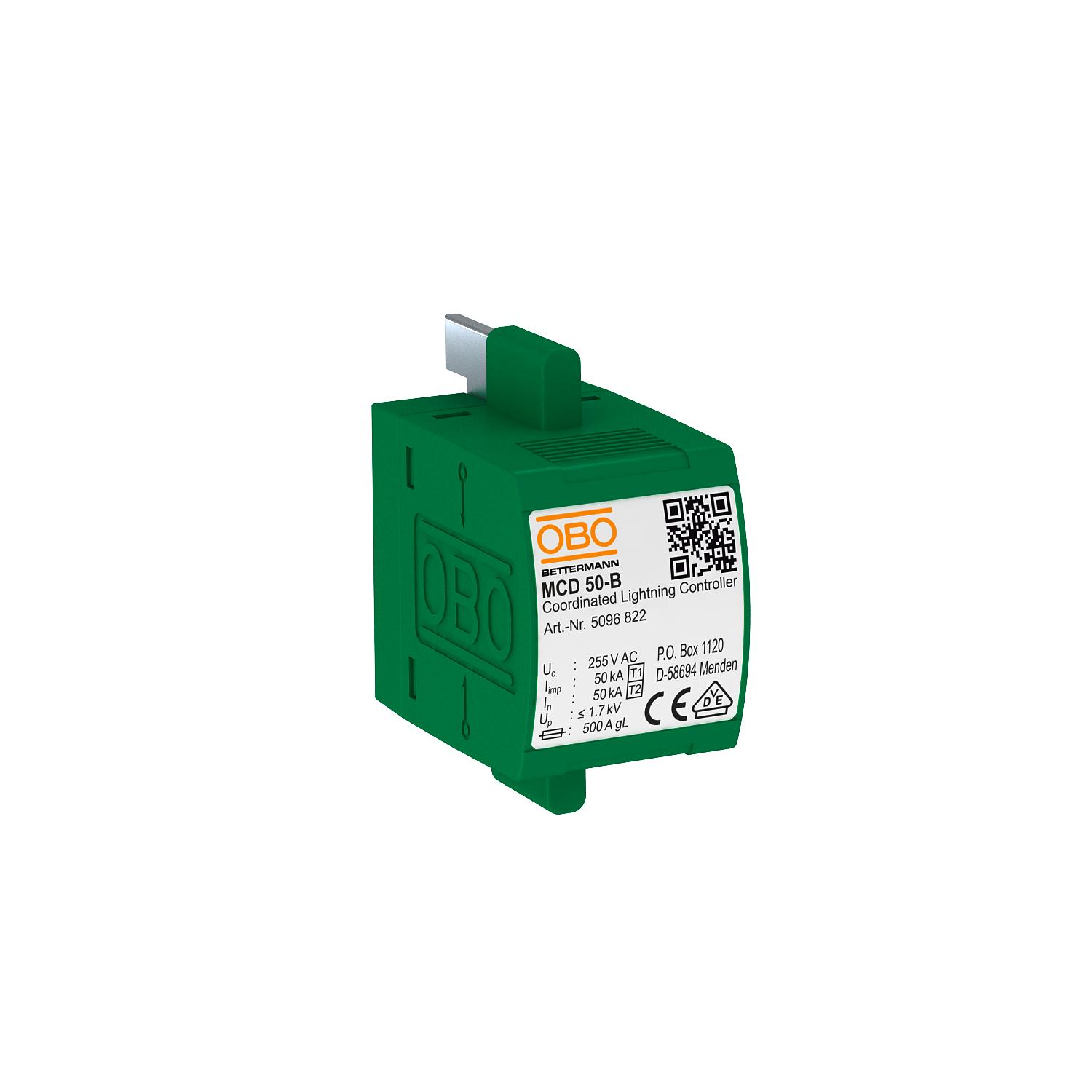

Coordinated Lightning Controller, module
Art.nr. 5096822 | EAN 4012195544517
- Productbeschrijving
-
ProductbeschrijvingCombi-afleider type 1+2
• Bliksemstroomafleidvermogen 50 kA (10/350)
• Beveiligingsniveau < 1,7 kV
• Netopvolgstroomblussend 10 kA
• Gekapselde, niet uitblazende vonkbrugafleider
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging klasse I t/m IV.
-
- Technische gegevens
-
Technische gegevens

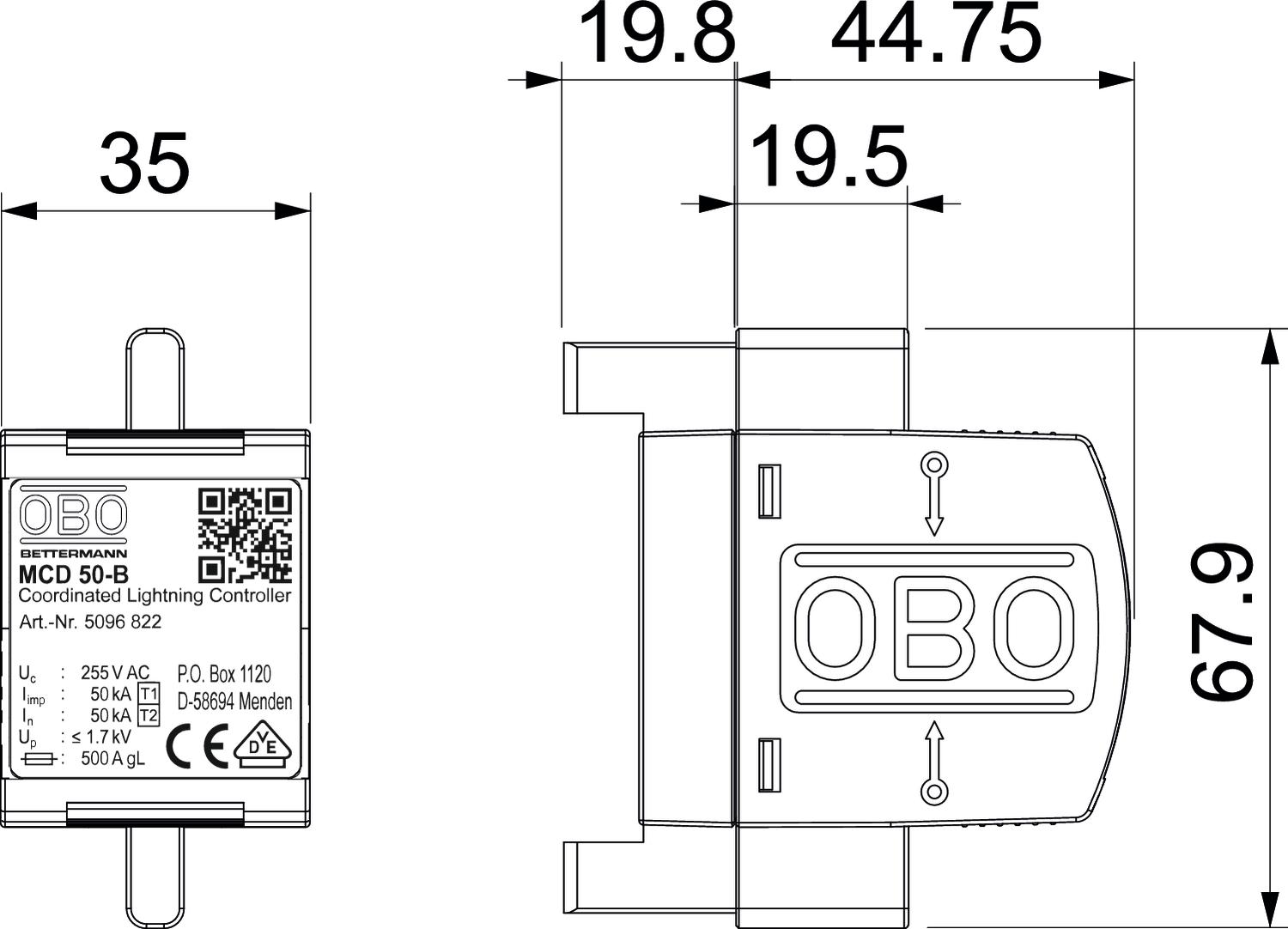

Aanspreektijd <100 ns Aantal polen 1 Afleidstroom (8/20 µs) [totaal] 50 kA Afstandssignalisatie nee Bedrijfstemperatuur max. 85 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Beschermingsniveau [L-N] ≤1,7 Bliksempiekstroom (10/350 μs) 50 kA Bliksempiekstroom (10/350) [totaal] 50 kA Breedte 35 mm Dimensie 255V Doorsnede geleider vast (een-/meeraderig) max. 50 mm² Doorsnede geleider vast (een-/meeraderig) min. 10 mm² Hoogte 69 mm Kortsluitvastheid 10 kA Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde 10 kA Lengte 100 mm LPZ 0→2 Max. netzijdige overstroombeveiliging 500 Maximale continuespanning AC 255 V Maximale continuspanning (L-N) 255 V Maximale continuspanning (N-PE) 255 V Maximale voorverzekering 500 A Montagetype Op basiselement Netvorm overige Netvorm DC nee Netvorm IT nee Netvorm overig nee Netvorm TN ja Netvorm TN-C ja Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT ja Nominale afleidstootstroom (8/20 μs) 50 kA Nominale afleidstootstroom (8/20 μs) [L-N] 50 kA Nominale spanning AC (50/60 Hz) 230 V OBO_Nominale belastingsstroom (in-/uitgangsklem) 125 A Signalering op het apparaat geen SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Testklasse type 1 ja Testklasse type 2 ja Toelatingen VDE Uitblazend nee Uitvoering 1-polig module; 255V Uitvoering van de polen 1 - Alle typen
- Downloads
-
Specificatieblad MCD 50-B 0 / 5096822 , 0.26MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring MCD 50-B 0 / 5096822 , 0.13MB , pdfREACH Conformiteitsverklaring MCD 50-B 0 / 5096822 , 0.12MB , pdfRoHS Conformiteitsverklaring MCD 50-B 0 / 5096822 , 0.12MB , pdfGoedkeuring VDE-goedkeuring MCD-50 , 0.16MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdfMontagehandleiding Montagehandleiding MCD 50-B , 0.10MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
