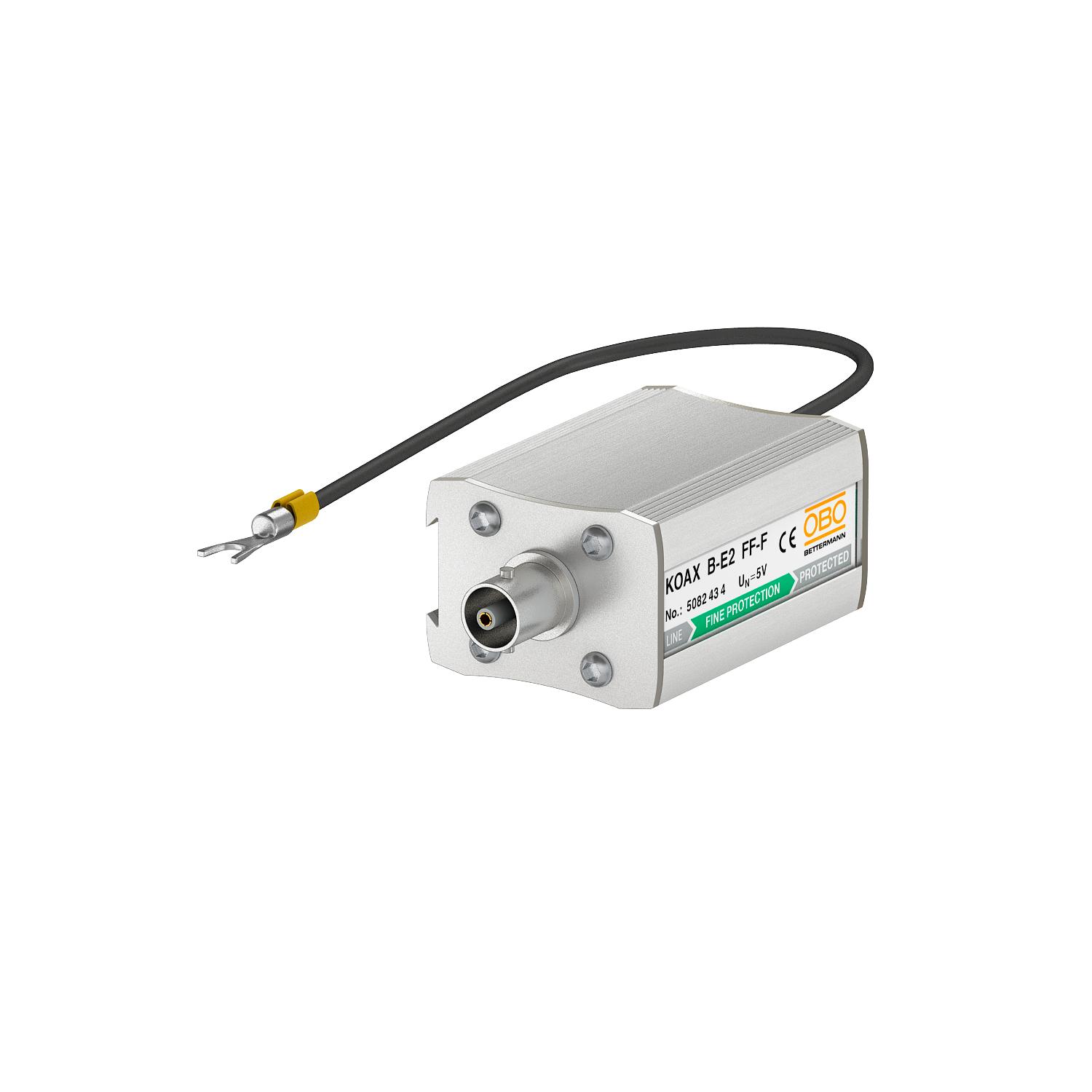

Datakabelveiligheidsapparaat voor coax TV/camerasystemen

Art.nr. 5082434 | EAN 4012196415731

5082434 / KOAX B-E2 FF-F
1
Fijnbeveiliging
6 V
BNC
Productbeschrijving

Productbeschrijving

Datakabelbeveiligingsapparaat voor coax TV/camerasystemen

• In aluminium behuizing
• BNC-connector bus/bus
• Eenvoudige montage met tussenstekker
• Tweetraps beveiligingsschakeling
• DIN-railmontage met toebehoren DLS-BS (5082 38 2)

Toepassing: voor beveiliging van CCTV, videosignalen, camera's resp. TV-toestellen
• Toepasbaar in CCTV en diverse TV-systemen
• Optimale overdrachtseigenschappen
• Klikbaar op DIN-rail
• Eenvoudige aansluittechniek
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Overgang van LPZ 1 naar 3
  • TV-toepassingen
  • Installation electrotechnical expertise
Technische gegevens

Technische gegevens

Aantal polen 1
Aarding via: Aansluitleiding
Afscherming direct
Afscherming aansluiting ja
Beschermingsgraad IP40
Beschermingsniveau ader - aarde <600 V
Beschermingsniveau ader - ader <40 V
Capaciteit (ader-aarde) <100 pF
Capaciteit (ader-ader) <100 pF
Dimensie 6.2V
Explosieveilige uitvoering nee
Grensfrequentie 160 MHz
Impedantie 75 Ω
Invoegdemping (insertion loss) ≤1,7 dB
Isolatieweerstand >1 GΩ
Kabeltype voor overspanningsbeveiligingsapparaten Datakabel COAX
Kategorie Typ 2+3 / C2+C1
LPZ 1→3
Maximale continuespanning AC 4,2 V
Maximale continuspanning DC 6 V
Nominale belastingsstroom AC 0,7 A
Nominale belastingsstroom DC 1 A
Piekstroombestendigheid ader - aarde C2: 10 kV / 5 kA (8/20µs)
Piekstroombestendigheid ader - ader C1: 1 kV / 0,5 kA (8/20µs)
SPD conform NEN-EN-IEC 61643-21 klasse II+III / C2+C1
Steeksysteem BNC
Telefoon/telecommunicatiecontact nee
Temperatuurbereik max. 80 °C
Temperatuurbereik min. -20 °C
Terugstroomdemping ≥14 dB
Testnorm IEC 61643-21
Totale afleidstroom (8/20) 10 kA
Uitvoering Fijnbeveiliging
Alle typen

Alle typen

Type Aantal polen Uitvoering Maximale continuspanning DC Steeksysteem Art.nr. Aantal kl. VKE
KOAX B-E2 FF-F 1 Fijnbeveiliging 6 V BNC 5082434
1 Stuks
Toebehoren

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Bevestigingsset voor veiligheidsapparaten en DIN-rail Bevestigingsset voor veiligheidsapparaten en DIN-rail DLS-BS 5082382
1 Stuks
