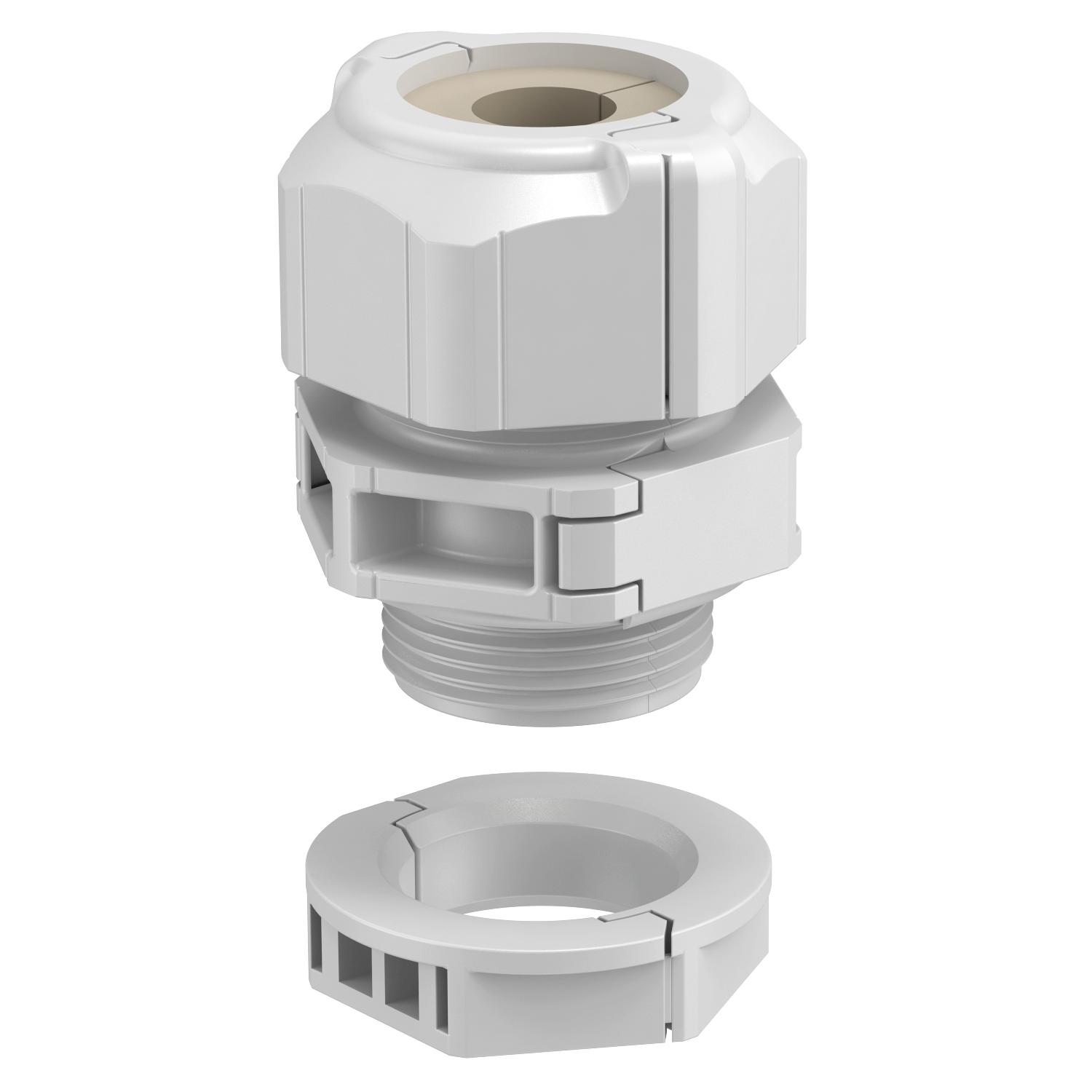

Deelbare wartel, dichtingsinzetstuk, 1 kabel, lichtgrijs

Art.nr. 2024982 | EAN 4012196536764

1
M32 x 1,5
nee
Lichtgrijs
Productbeschrijving
Productbeschrijving
De deelbare kabelwartel V-TEC-TB waarborgt net zoals alle V-TEC wartels een betrouwbare afdichting van de kabels. De installatie van bijvoorbeeld prefab kabels of functieleidingen is dankzij de deelbaarheid van de kabelwartel probleemloos en snel mogelijk.

De V-TEC TB is ook onverslaanbaar bij het achteraf aanbrengen op een bestaande installatie of als "reparatieschroefverbinding". Hier kunnen voorgemonteerde kabels worden geïnstalleerd zonder demontage en zonder de lopende productie te onderbreken.

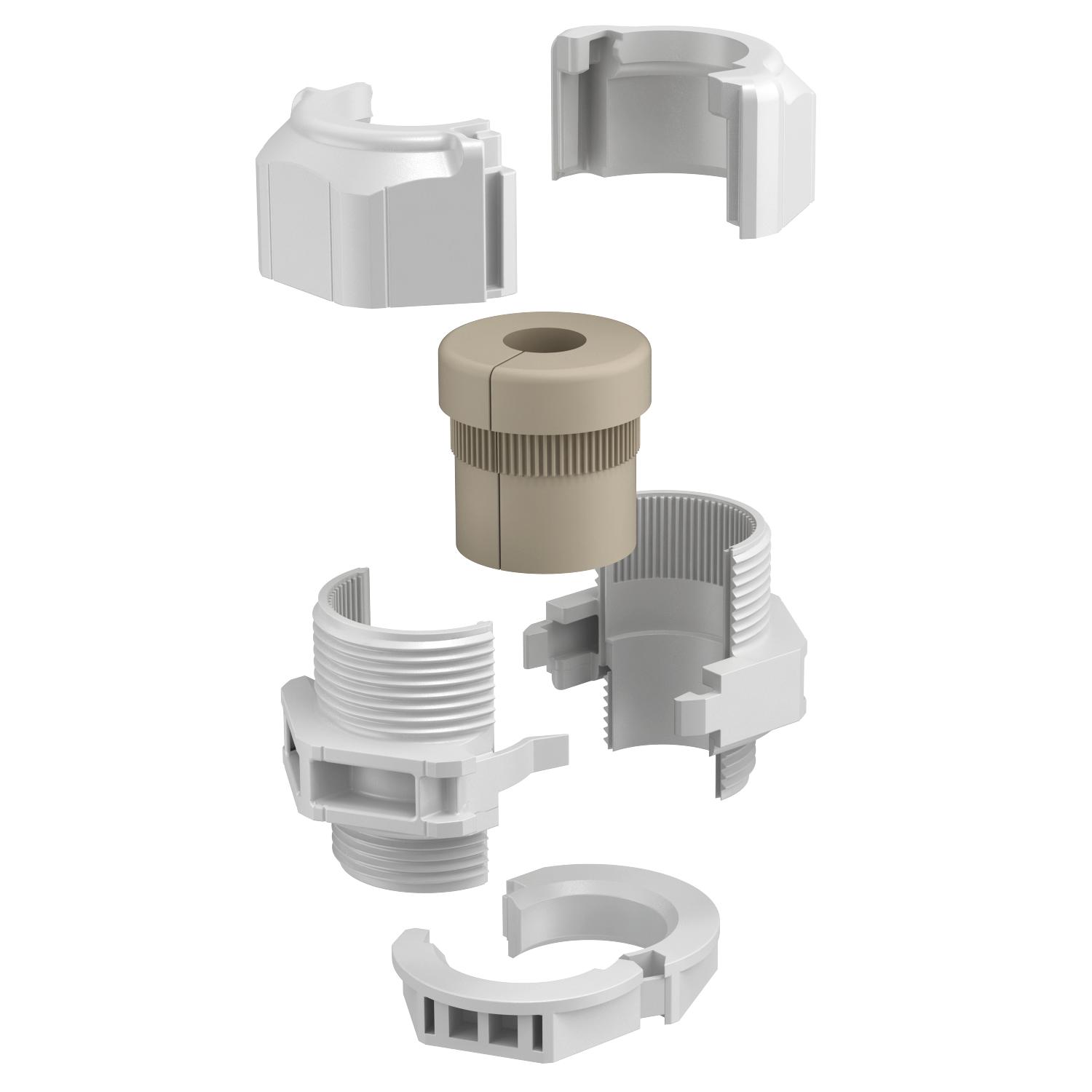

De schroefkoppelingsset bestaat uit een tussensteun, een dopmoer en de afdichting. De gedeelde borgmoer is natuurlijk ook meegeleverd.
  • Halogeenvrij; zonder chloor, fluor en broom
  • Vlambestendig 650° C
  • UV-BESTENDIG
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • RoHS conform
  • Beschermingsgraad IP 67
  • Schroefdraad metrisch
  • Invoer M32
Technische gegevens

Technische gegevens

Aantal boringen 1
Afdichtbereik D max. 26,5 mm
Afdichtbereik D min. 24 mm
Afmeting G M32x1,5 mm
Afmeting L max. 41 mm
Afmeting L min. 32 mm
Beschermingsgraad IP67
Breedte 51,5 mm
Deelbare wartel ja
Dimensie M32
Doorbuigbescherming nee
Explosiebeveiligd nee
Glasvezelversterkt nee
Halogeenvrij ja
Hoogte 53,5 mm
Instabiel draaimoment 8 Nm
Kleur Lichtgrijs
Lengte 46 mm
Lengte schroefdraad 14 mm

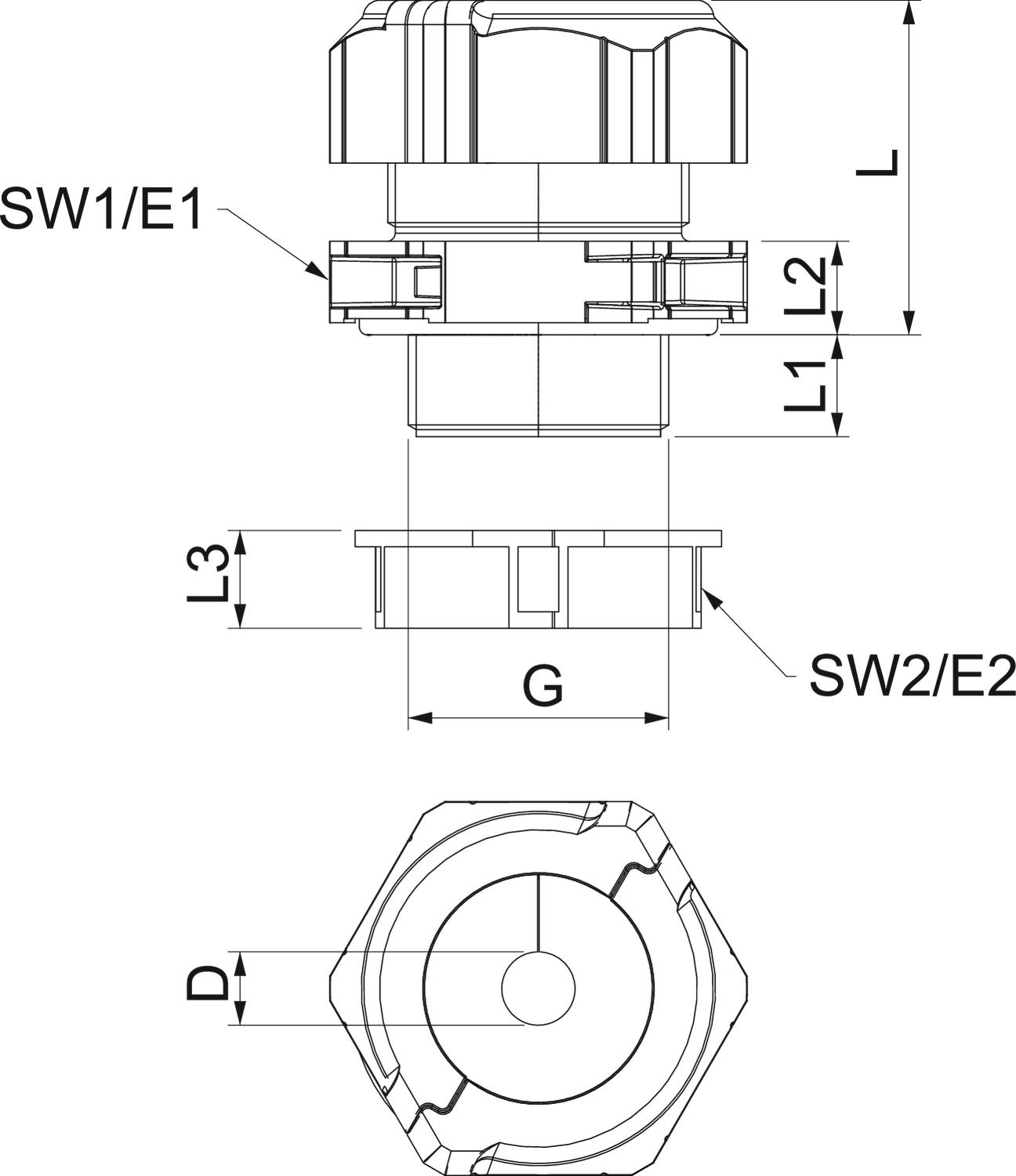

Maat D 26 mm
Maat E1 (mm) 51,5 mm
Maat E2 45 mm
Maat L 41 mm
Maat L1 14 mm
Maat L2 10 mm
Maat L3 12 mm
Materiaal Polycarbonaat
Meervoudig dichtingsinzetstuk nee
Met borgmoer ja
Nominale schroefdraadmaat 32
Schroefdraad M32 x 1,5
Slagvast ja
Sleutelwijdte 1 46 mm
Sleutelwijdte 2 40 mm
Soort afdichting Dichtring
Soort schroefdraad Metrisch
Spoed 1,5 mm
Temperatuurbereik max. 80 °C
Temperatuurbereik min. -20 °C
Trekontlastingsmogelijkheid nee
Uitvoering Recht
Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Voor Ex-zone zonder
voor Ex-zone gas zonder
voor Ex-zone stof zonder
Wartel voor platte kabel nee
Alle typen

Alle typen

Type Aantal boringen Schroefdraad Meervoudig dichtingsinzetstuk Kleur Art.nr. Aantal kl. VKE
V-TEC TB32 09-13 1 M32 x 1,5 nee Lichtgrijs 2024972
5 Stuks
V-TEC TB32 11-15 1 M32 x 1,5 nee Lichtgrijs 2024974
5 Stuks
V-TEC TB32 14-18 1 M32 x 1,5 nee Lichtgrijs 2024976
5 Stuks
V-TEC TB32 17-20 1 M32 x 1,5 nee Lichtgrijs 2024978
5 Stuks
V-TEC TB32 20-25 1 M32 x 1,5 nee Lichtgrijs 2024980
5 Stuks
V-TEC TB32 24-26 1 M32 x 1,5 nee Lichtgrijs 2024982
5 Stuks
