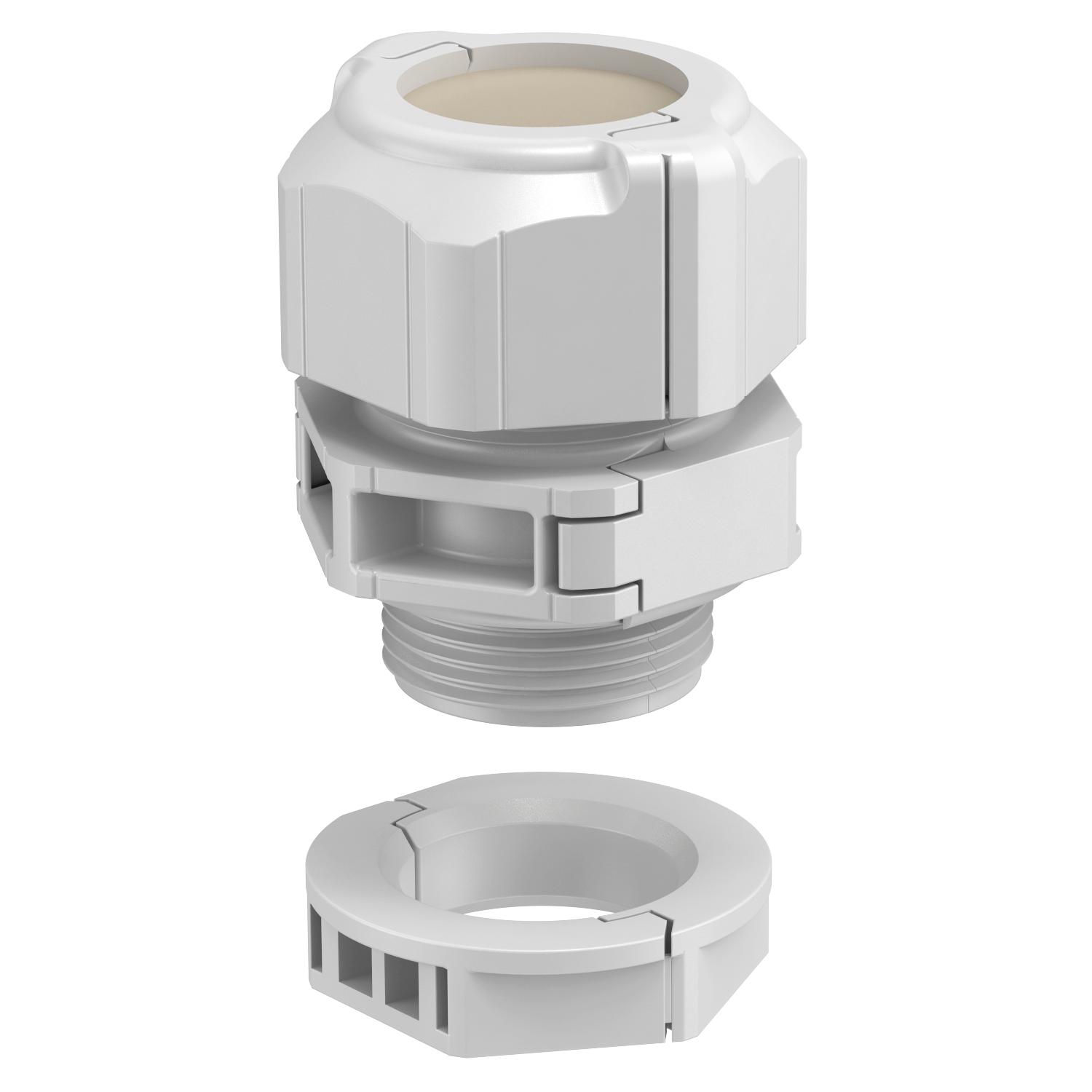

Deelbare wartel, dichtingsinzetstuk gesloten
Art.nr. 2024910 | EAN 4012196334506
- Productbeschrijving
-
ProductbeschrijvingDe deelbare kabelwartel V-TEC-TB waarborgt net zoals alle V-TEC wartels een betrouwbare afdichting van de kabels. De installatie van bijvoorbeeld prefab kabels of functieleidingen is dankzij de deelbaarheid van de kabelwartel probleemloos en snel mogelijk.
De V-TEC TB is ook onverslaanbaar bij het achteraf aanbrengen op een bestaande installatie of als "reparatieschroefverbinding". Hier kunnen voorgemonteerde kabels worden geïnstalleerd zonder demontage en zonder de lopende productie te onderbreken.

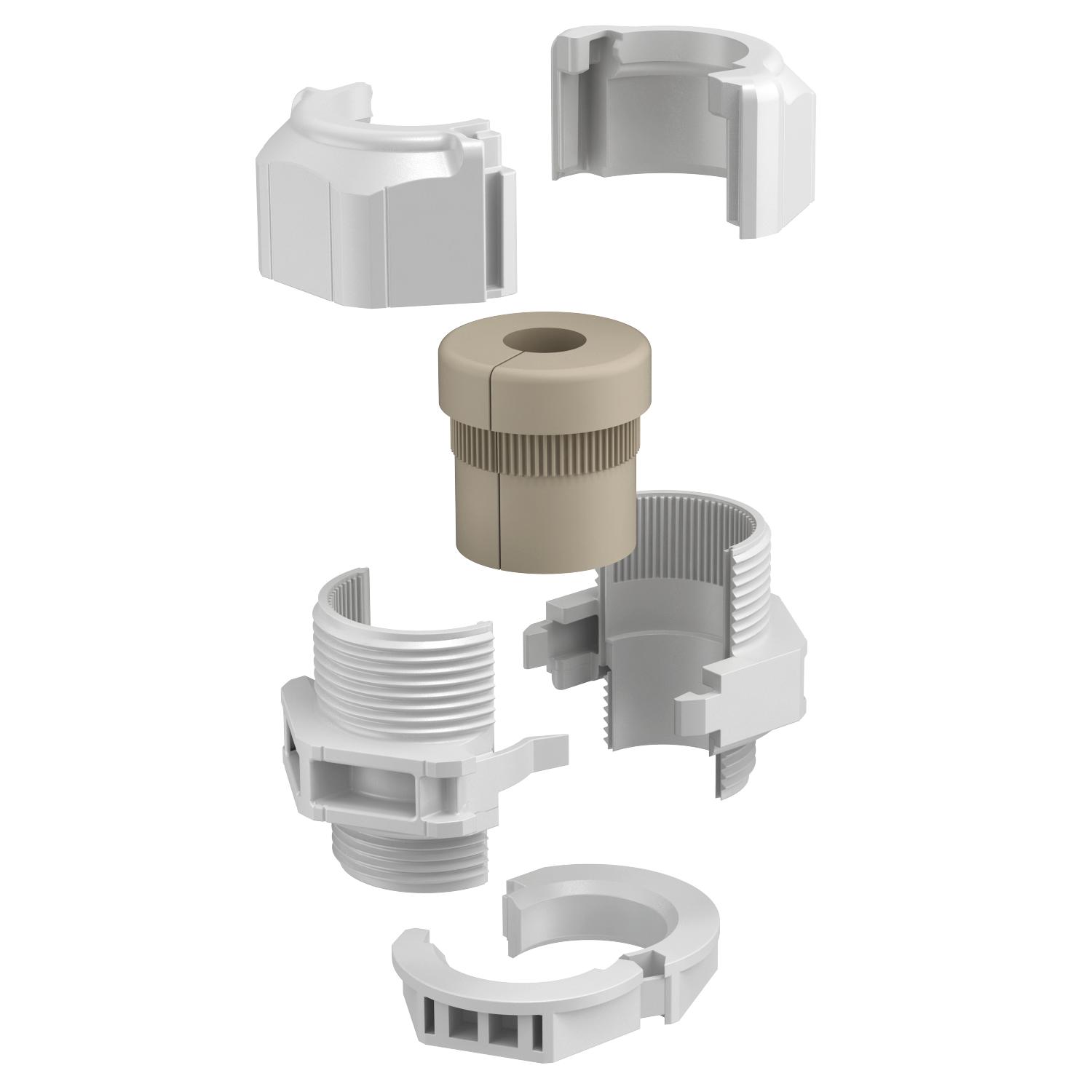

De schroefkoppelingsset bestaat uit een tussensteun, een dopmoer en de afdichting. De gedeelde borgmoer is natuurlijk ook meegeleverd.
-
- Technische gegevens
-

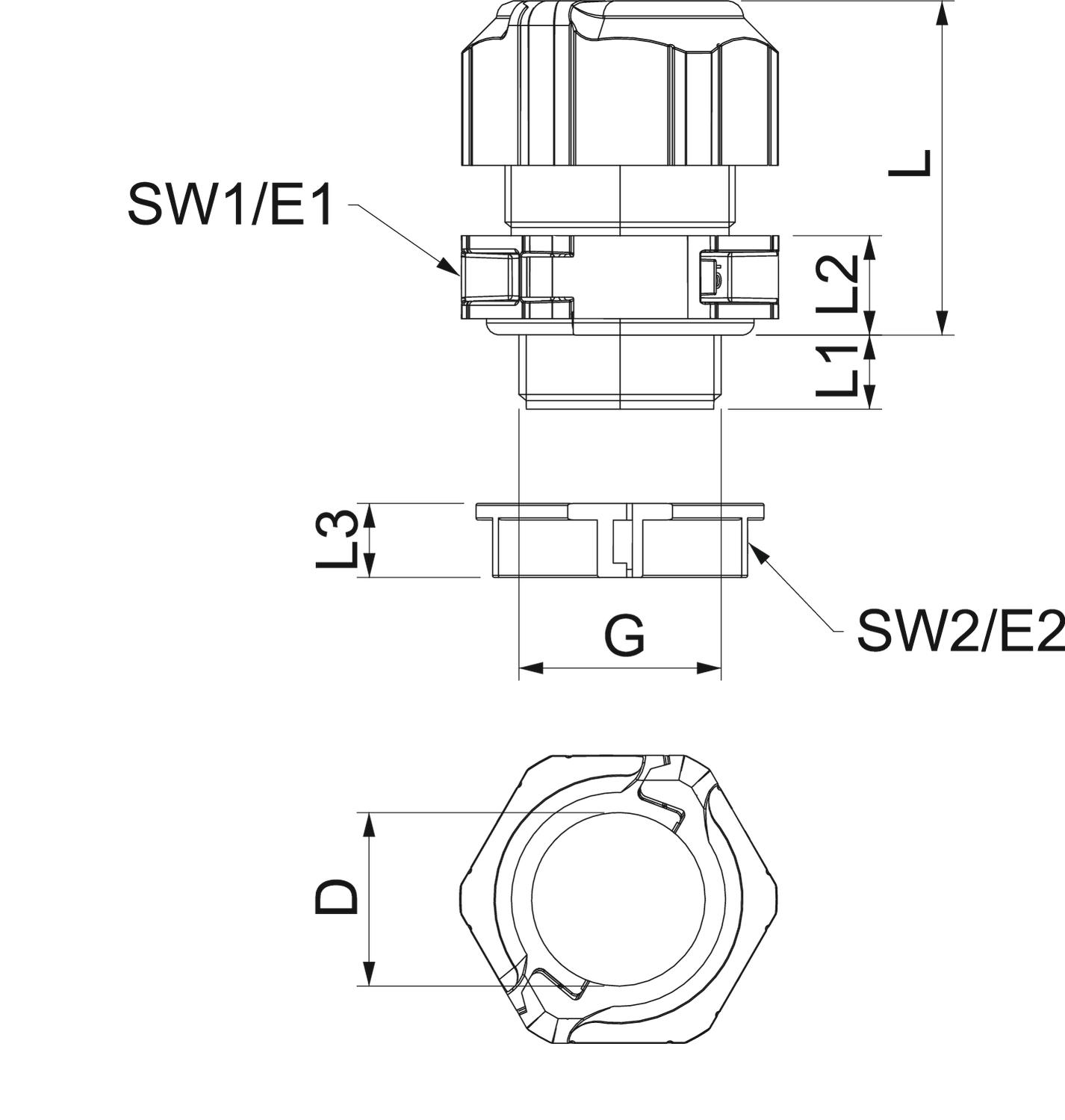

Afmetingen
Afmeting e 39 mm Afmeting G M25x1,5 mm Afmeting L max. 40 mm Afmeting L min. 31,5 mm Beschermingsgraad IP67 Breedte 38,5 mm Deelbare wartel ja Dimensie M25 Doorbuigbescherming nee Explosiebeveiligd nee Glasvezelversterkt nee Halogeenvrij ja Hoogte 50 mm Instabiel draaimoment 4 Nm Kleur Lichtgrijs Lengte 35 mm Lengte schroefdraad 11 mm Maat D 21 mm Maat E1 (mm) 38,5 mm Maat E2 33,8 mm Maat L 41 mm Maat L1 11 mm Maat L2 10 mm Maat L3 9 mm Materiaal Polycarbonaat Meervoudig dichtingsinzetstuk nee Met borgmoer ja Nominale schroefdraadmaat 25 Schroefdraad M25 x 1,5 Slagvast ja Sleutelwijdte 35 Sleutelwijdte 1 35 mm Sleutelwijdte 2 31 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 80 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering Recht Vlambestendig volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee - Alle typen
- Downloads
-
Specificatieblad V-TEC TB25 / 2024910 , 0.28MB , pdfEU Conformiteitsverklaring V-TEC TB25 / 2024910 , 0.05MB , pdfREACH Conformiteitsverklaring V-TEC TB25 / 2024910 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC TB25 / 2024910 , 0.12MB , pdfMontagehandleiding Montagehandleiding V-TEC TB , 1.34MB , pdf
