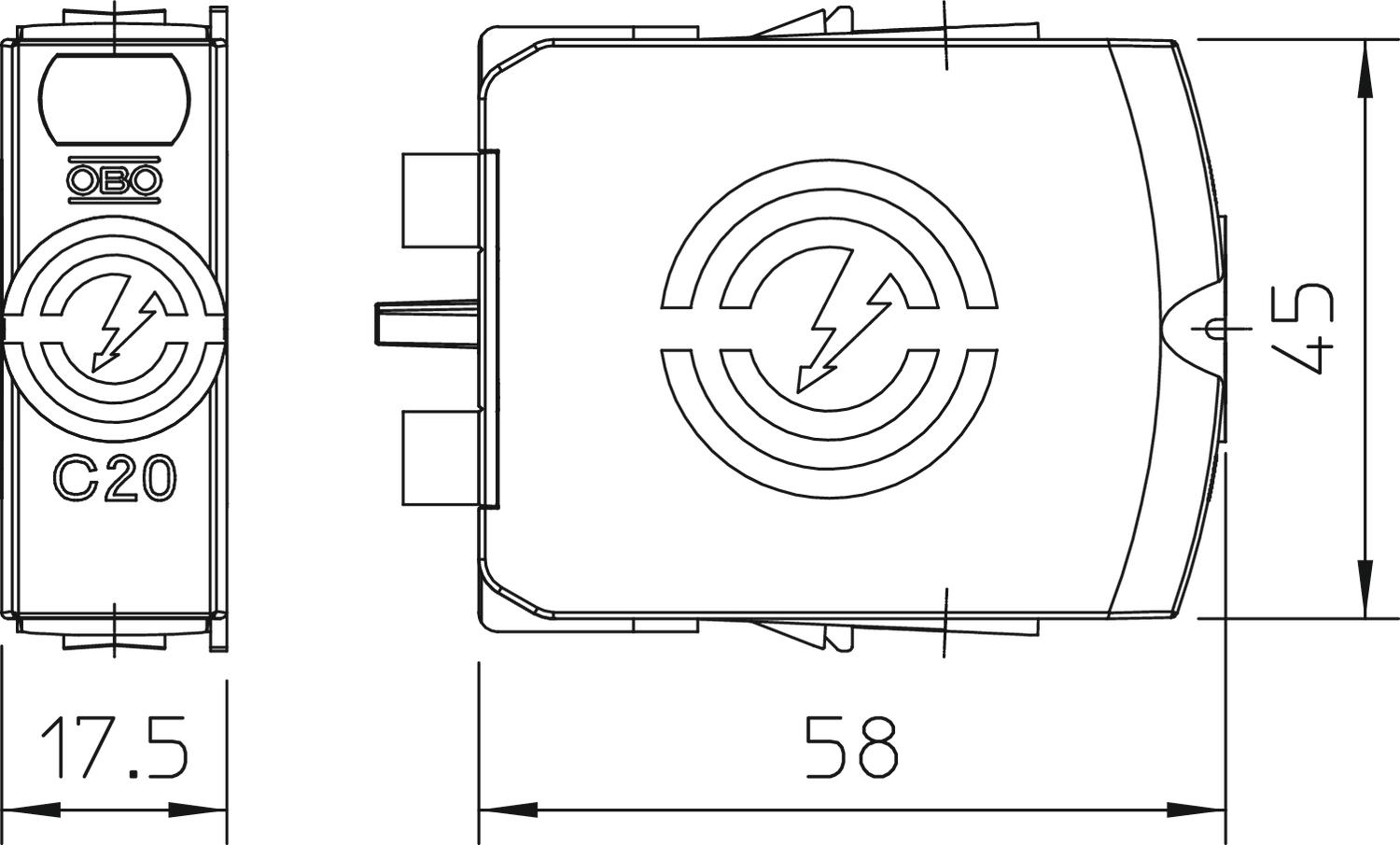

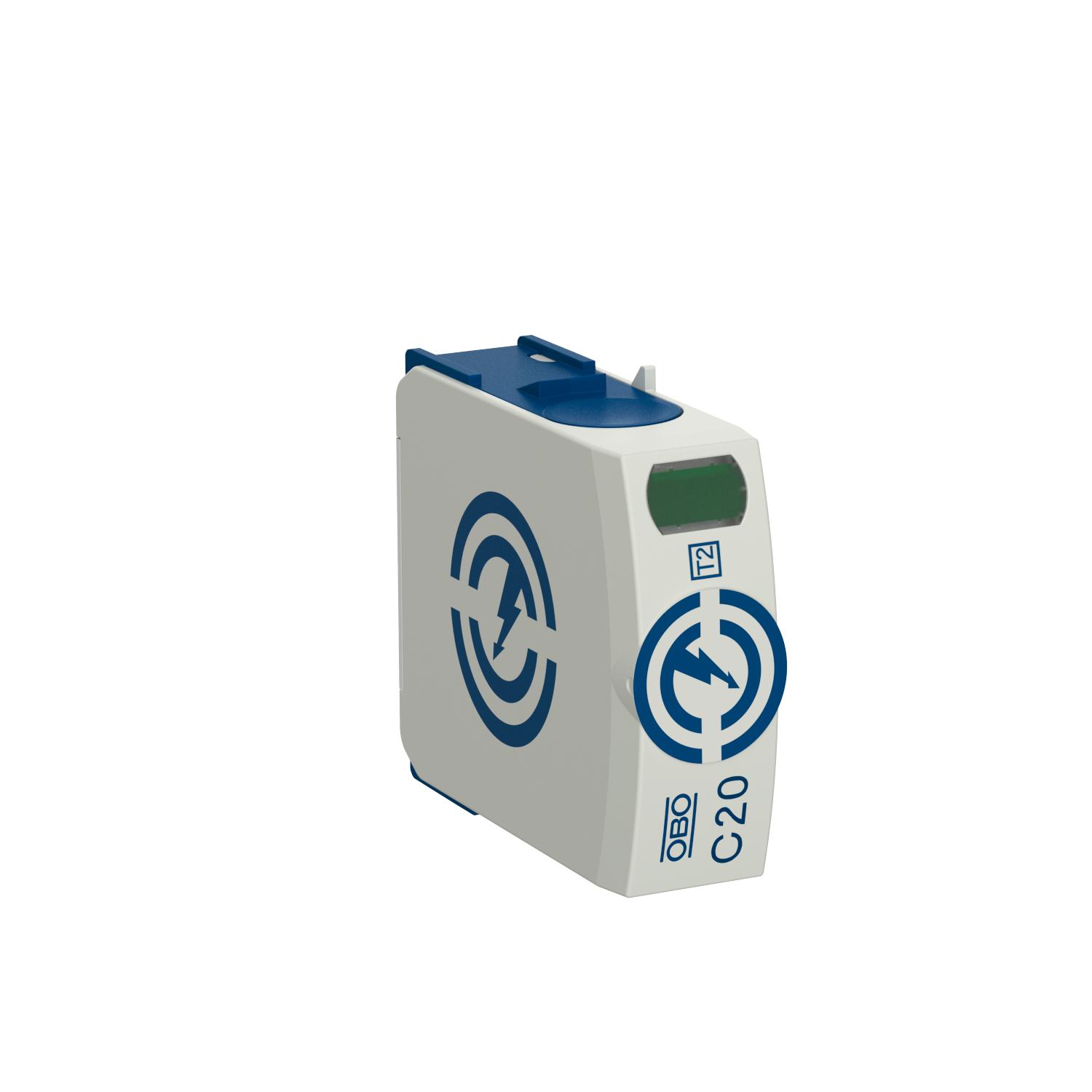

Deksel C20

Art.nr. 5095600 | EAN 4012196329694

Art.nr. / Type	5095600 / C20-0-255

Uitvoering van de polen	N/PE

Maximale continuespanning AC	255 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

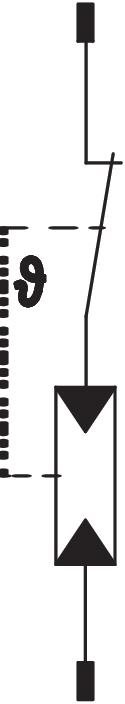

Module, N-PE overspannings-afleider type 2

• Voor overspanningsbeveiligings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare afleider met scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0

Toepassing: potentiaalvereffening in hoofd- en onderverdelingen.

Technische gegevens

Technische gegevens

Aantal polen	1
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Dimensie	255V
Draaimoment	4 Nm
Geïntegreerde voorzekering	nee
Kortsluitbestendig	ja
Materiaal behuizing	PA UL 94 V-0
Maximale afleidstootstroom (8/20 μs)	40 kA
Maximale afleidstootstroom (8/20 μs) [N-PE]	60 kA
Maximale continuespanning AC	255 V
Maximale continuspanning (N-PE)	255 V
Minimale afstand	1,5 mm
Montagetype	Op basiselement

Netvorm	overige
Nominale afleidstootstroom (8/20 μs)	20 kA
Nominale afleidstootstroom (8/20 μs) [N-PE]	40 kA
Nominale spanning AC (50/60 Hz)	230 V
Schakelvermogen AC	230 V; 0,5 A
Schakelvermogen DC	230 V; 0,1 A / 75 V; 0,5 A
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD conform UL 1449	Type 4
SPD volgens EN 61643-11	Type 2
Testklasse type 2	ja
Toelatingen	VDE
TOV-spanning [N-PE] - withstand mode - 200 ms	1200 V
Uitblazend	nee
Uitvoering van de polen	N/PE
Volgstroomblusvermogen (eff) [N-PE]	0,1 kA
