Let op: Dit artikel is een uitloopartikel. U kunt het vervangende artikel hier vinden: 6042459 / Deksel aanbouw-aftakstuk A2

Deksel voor aanbouw-T-stuk 400-600 400 | 1,25

Deksel voor aanbouw-T-stuk 400-600

Art.nr. 7136935 | EAN 4012196257232

Art.nr. / Type

Breedte

Plaatdikte	1,25 mm

Terug naar overzicht

Productbeschrijving

Productbeschrijving

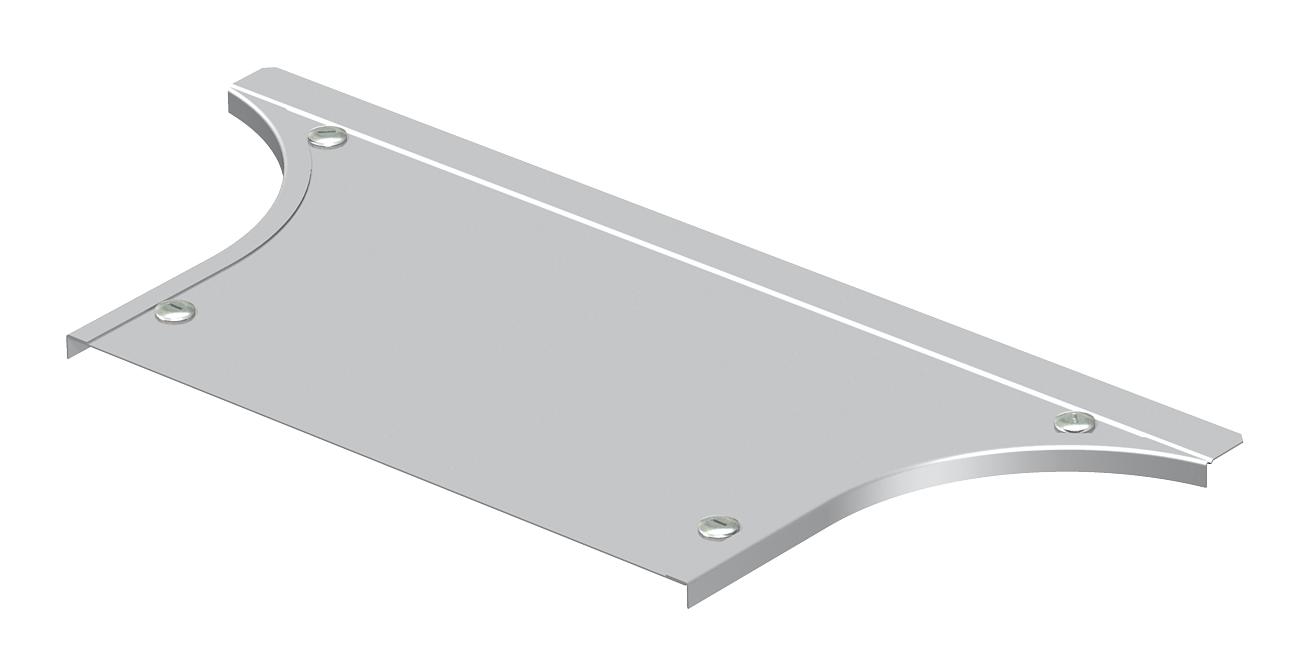

Deksel voor aanbouw-T-stuk, met voorgemonteerde draaigrendels.

Technische gegevens

Technische gegevens

Aantal draaigrendels	4 St.
Afm. H	15 mm
Breedte	400 mm
Breedte	16 in
Dimensie	B400mm
Geschikt voor kabelgoot	ja
Geschikt voor kabelladder	ja
Hoogte	35 mm
Maat B	400 mm

Maat R	148 mm
Materiaal	Roestvast staal 1.4301
Materiaaldikte	1,25 mm
Oppervlak	blank, nabehandeld
Plaatdikte	1,25 mm
Roestvast staal, gebeitst	nee
Type bevestiging	Draaigrendel
Verspanuitvoering	nee

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
DFAA 400 A2	400 mm	1,25 mm	7136935	Stuks	1 Stuks
DFAA 500 A2	500 mm	1,25 mm	7136943	Stuks	1 Stuks
DFAA 600 A2	600 mm	1,25 mm	7136978	Stuks	1 Stuks

Downloads

Specificatieblad DFAA 400 A2 / 7136935 , 0.18MB , pdf

Richtlijn KTS cable tray systems , 1.61MB , pdf

Catalogus Cable support systems , 45.23MB , pdf

EU Conformiteitsverklaring DFAA 400 A2 / 7136935 , 0.12MB , pdf

Montagehandleiding General information on the mounting , 2.65MB , pdf

Productgrafiek DFAA 400 A2 / 7136935, 22.04 kB, jpg

Dimensionale tekening DFAA 400 A2 / 7136935, 55.34 kB, jpg

DFAA 400 A2 / 7136935

7136935_KSTP1.stp, 751.89 kB
