Deksel voor verticale bocht 90° 60, dalend A4 100 | 0,75

morepic-1

morepic-2

Deksel voor verticale bocht 90° 60, dalend A4

Art.nr. 7130972 | EAN 4012195886310

Art.nr. / Type

Breedte

Plaatdikte	0,75 mm

Productbeschrijving

Productbeschrijving

Deksel voor vallende verticale bochten met zijhoogte 60.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Breedte	100 mm
Breedte	4 in
Dimensie	B100mm
Functiebehoud	nee
Geschikt voor draadgoot	nee
Geschikt voor kabelgoot	ja
Geschikt voor kabelladder	nee
Hoogte	60 mm
Kleur	roestvrij staal

Maat B	100 mm
Materiaal	Roestvast staal 1.4571
Oppervlak	blank, nabehandeld
Plaatdikte	0,75 mm
Plaatdikte	0,03 in
Richtingsverandering	verticaal dalend
Roestvast staal, gebeitst	nee
Scharnierend	nee
Type bevestiging	Draaigrendel

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
DBV 60 100 F A4	100 mm	0,75 mm	7130972	Stuks	1 Stuks
DBV 60 200 F A4	200 mm	0,75 mm	7130974	Stuks	1 Stuks
DBV 60 300 F A4	300 mm	0,75 mm	7130976	Stuks	1 Stuks
DBV 60 400 F A4	400 mm	0,75 mm	7130978	Stuks	1 Stuks
DBV 60 500 F A4	500 mm	0,75 mm	7130980	Stuks	1 Stuks
DBV 60 600 F A4	600 mm	0,75 mm	7130982	Stuks	1 Stuks

Downloads

Specificatieblad DBV 60 100 F A4 / 7130972 , 0.18MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring DBV 60 100 F A4 / 7130972 , 0.15MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Productgrafiek DBV 60 100 F A4 / 7130972, 47.19 kB, jpg

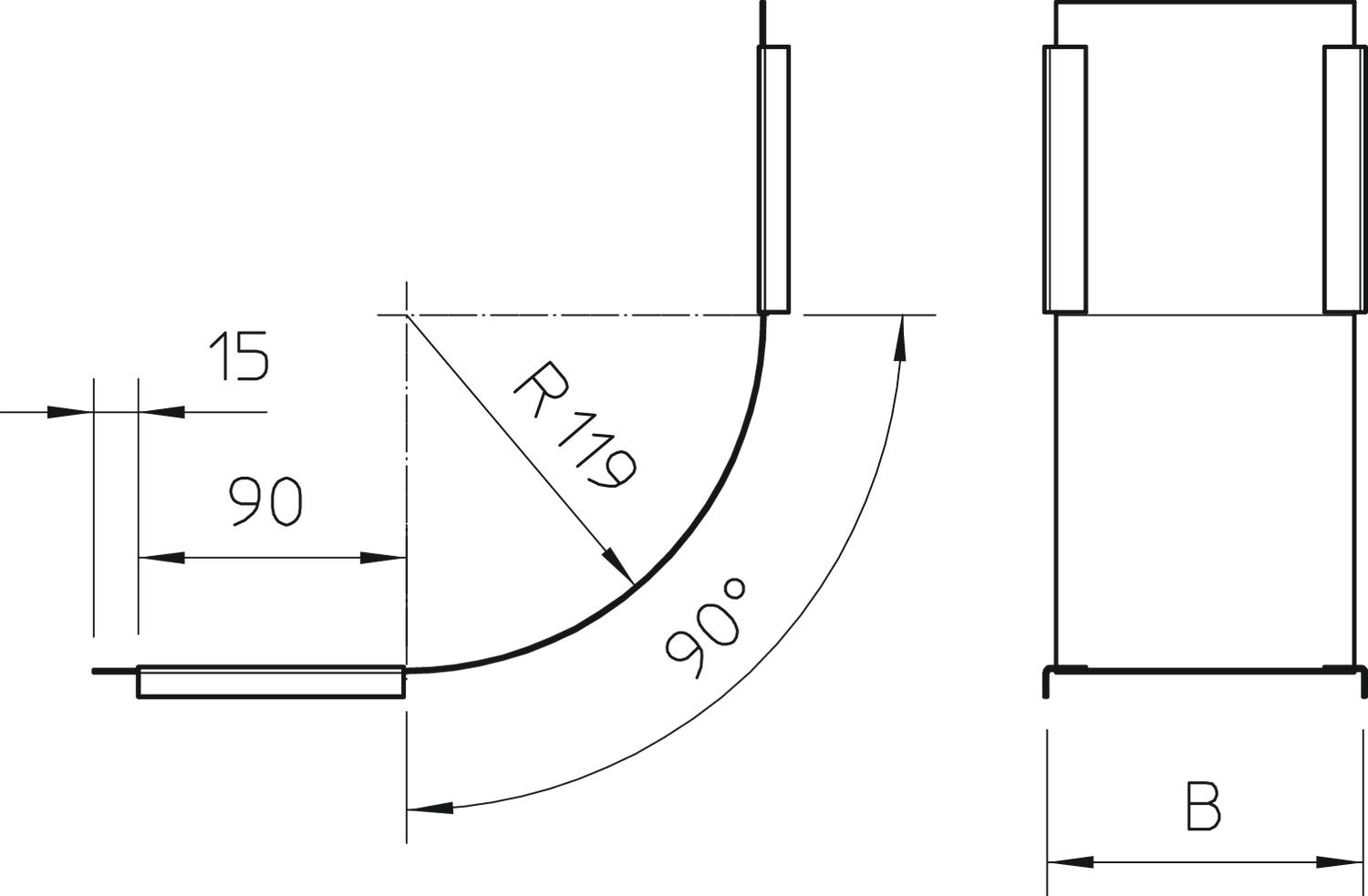

Dimensionale tekening DBV 60 100 F A4 / 7130972, 47.28 kB, jpg
