Dekselblindplaat voor ronde montageopening

Art.nr. 7407152 | EAN 4012195110736

Art.nr. / Type

Maat d Ø

Productbeschrijving

Productbeschrijving

Dekselblindplaat voor verzonken afsluiten van een ronde montageopening in montagedeksel DUG. Uit de typecodering kan de grootte van de montageopening worden herkend.

Technische gegevens

Technische gegevens

Afdekking montage-opening	ja
Afdichtingsinbouwmogelijkheid	nee
Dimensie	Ø219mm
Geschikt voor door afwerkvloer overdekt ondervloerkanaal	ja
Geschikt voor vlak gesloten ondervloerkanaal	nee
Heavy-duty uitvoering	nee
Inbouwopening voor vloeropbouwtank	nee

Maat d Ø	219 mm
Materiaal	Staal
Materiaaldikte	3 mm
Montage-opening	zonder
Nominale maat voor inbouweenheden	R4
Oppervlak	bandverzinkt

Alle typen

Alle typen

Type	Maat d Ø	Art.nr.	Aantal	kl. VKE
DUG B R4	219 mm	7407152	Stuks	1 Stuks
DUG B R7	279 mm	7407156	Stuks	1 Stuks
DUG B R9	309 mm	7407160	Stuks	1 Stuks

Downloads

Specificatieblad DUG B R4 / 7407152 , 0.15MB , pdf

Catalogus Vloerinstallatiesystemen en ondervloertoepassingen , 42.28MB , pdf

EU Conformiteitsverklaring DUG B R4 / 7407152 , 0.16MB , pdf

Montagehandleiding EÜK screed-covered duct system generation 3 , 76.05MB , pdf

Download

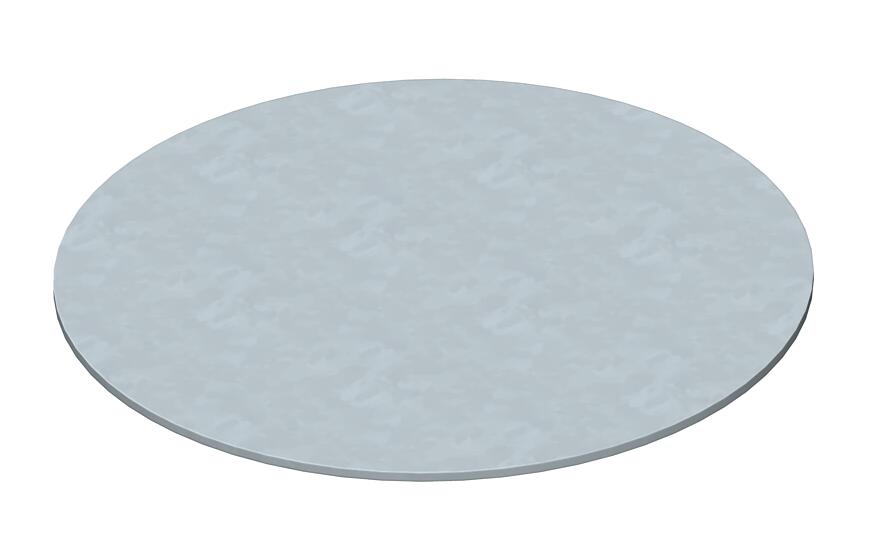

Productgrafiek DUG B R4 / 7407152, 18.48 kB, jpg

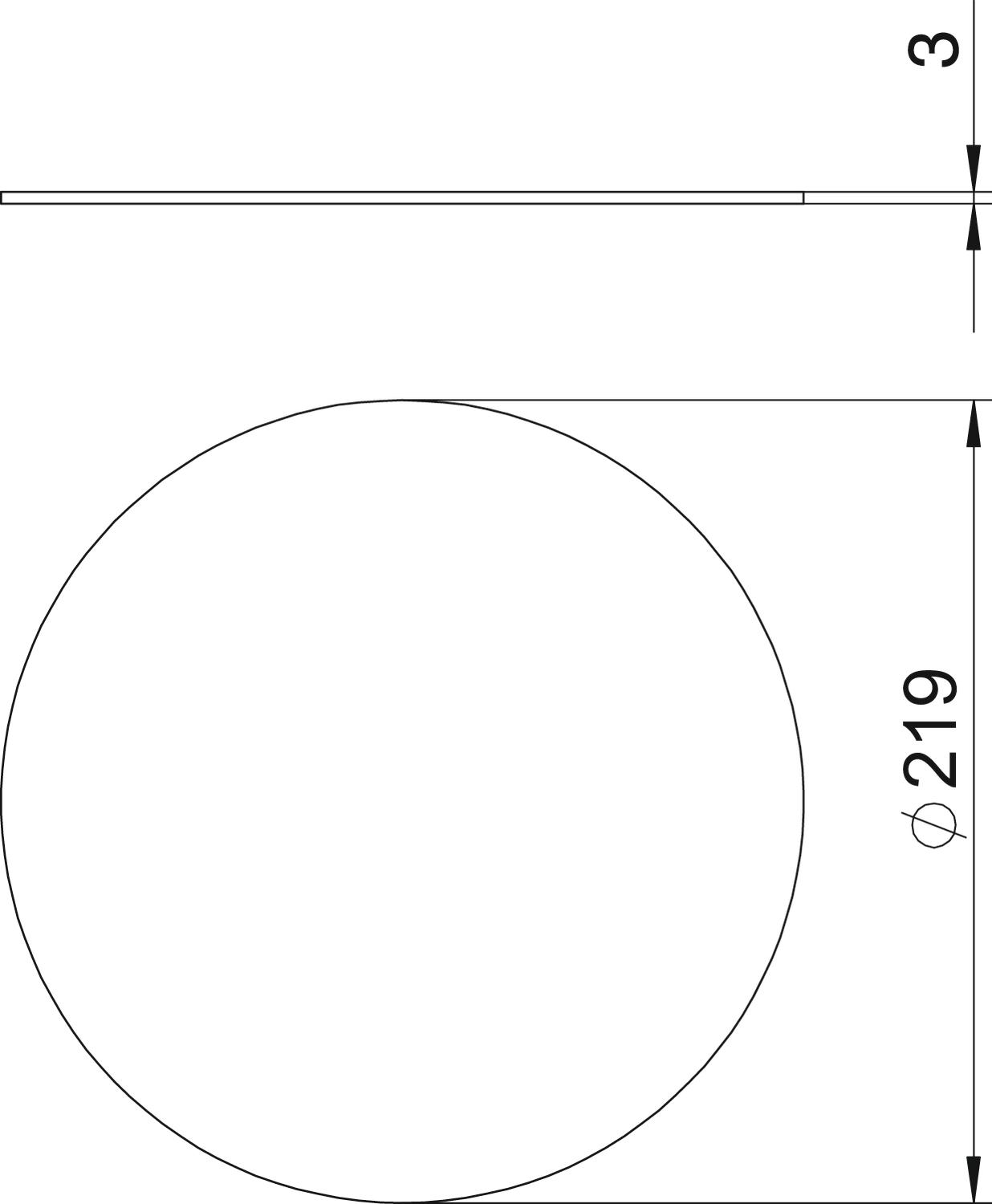

Dimensionale tekening DUG B R4 / 7407152, 43.74 kB, jpg
