Dekselvoegondersteuning voor kanaalbreedte 400, 500 en 600 mm. 500 | 500

morepic-1

morepic-2

Dekselvoegondersteuning voor kanaalbreedte 400, 500 en 600 mm.

Art.nr. 7424962 | EAN 4012195245285

Art.nr. / Type

Breedte

Maat A

Productbeschrijving

Productbeschrijving

Voor het ondersteunen en afdichten van de dekselovergangen bij kanaalbreedtes vanaf 400 mm. Inclusief nivelleereenheid die middenonder moet worden ingeklikt.

Technische gegevens

Afmetingen

Breedte	500 mm
CO₂-voetafdruk (GWP) van wieg tot poort	1,1945 kg CO₂e / 1 Stuk
Kanaalhoogte max.	110 mm
Kanaalhoogte min.	60 mm
Maat A	500 mm
Materiaal	Staal

Middenondersteuning	ja
Minimale afwerkvloerhoogte	60
Oppervlak	bandverzinkt
Reserve onderdeel.	nee
Toebehoren	ja

Alle typen

Alle typen

Type	Breedte	Maat A	Art.nr.	Aantal	kl. VKE
DSU2 400 6050	400 mm	400 mm	7424960	Stuks	1 Stuks
DSU2 500 6050	500 mm	500 mm	7424962	Stuks	1 Stuks
DSU2 600 6050	600 mm	600 mm	7424964	Stuks	1 Stuks

Downloads

Specificatieblad DSU2 500 6050 / 7424962 , 0.15MB , pdf

Brochure OKA open kanaalsysteem gelijk met de afwerkvloer , 2.10MB , pdf

Catalogus Vloerinstallatiesystemen en ondervloertoepassingen , 42.28MB , pdf

EU Conformiteitsverklaring DSU2 500 6050 / 7424962 , 0.16MB , pdf

Goedkeuring VDE-keurmerk OKA , 0.18MB , pdf

Download

Montagehandleiding Montagehandleiding kanaalsystemen gelijk met een dekvloer OKA-G en OKA-W , 0.02MB , pdf

Download

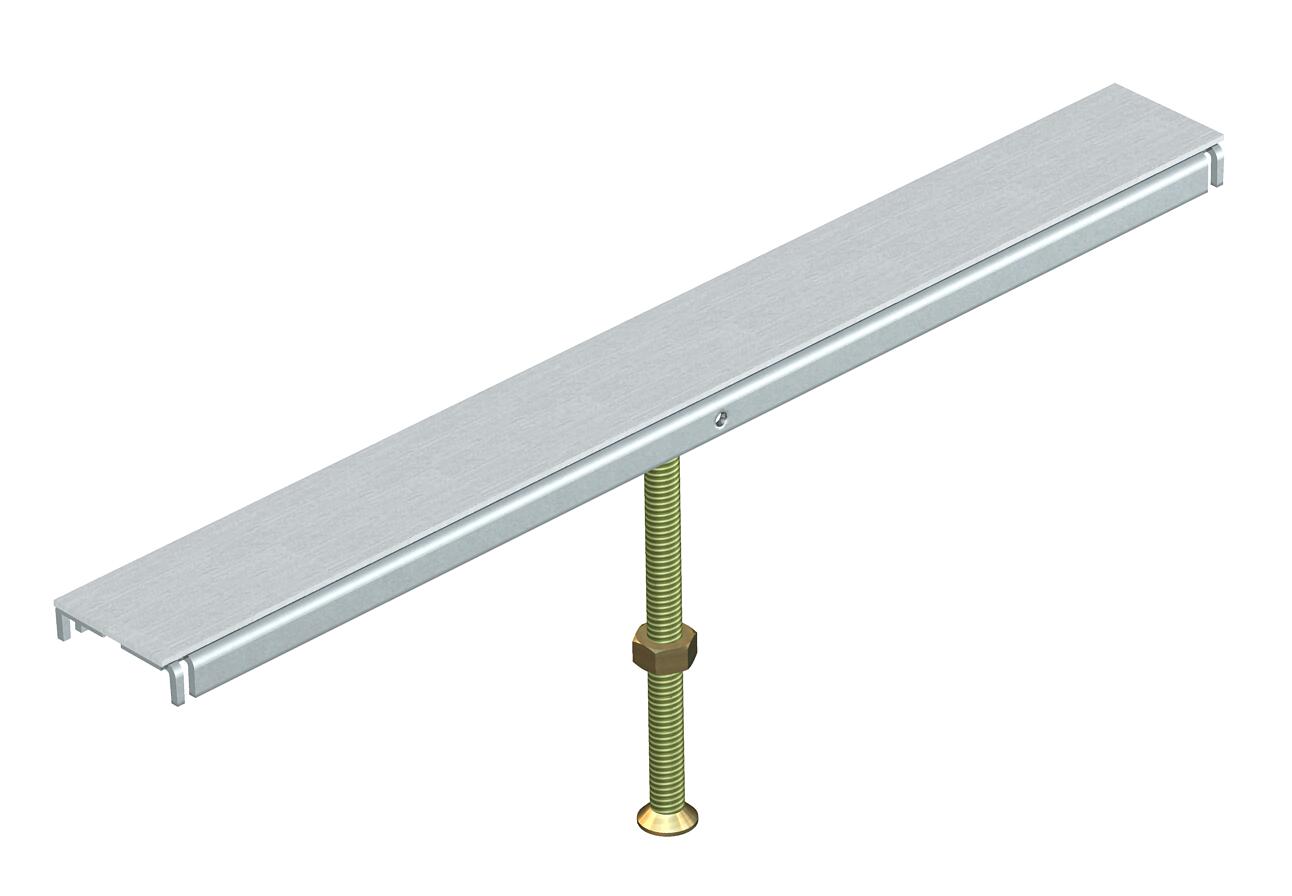

Productgrafiek DSU2 500 6050 / 7424962, 40.55 kB, jpg

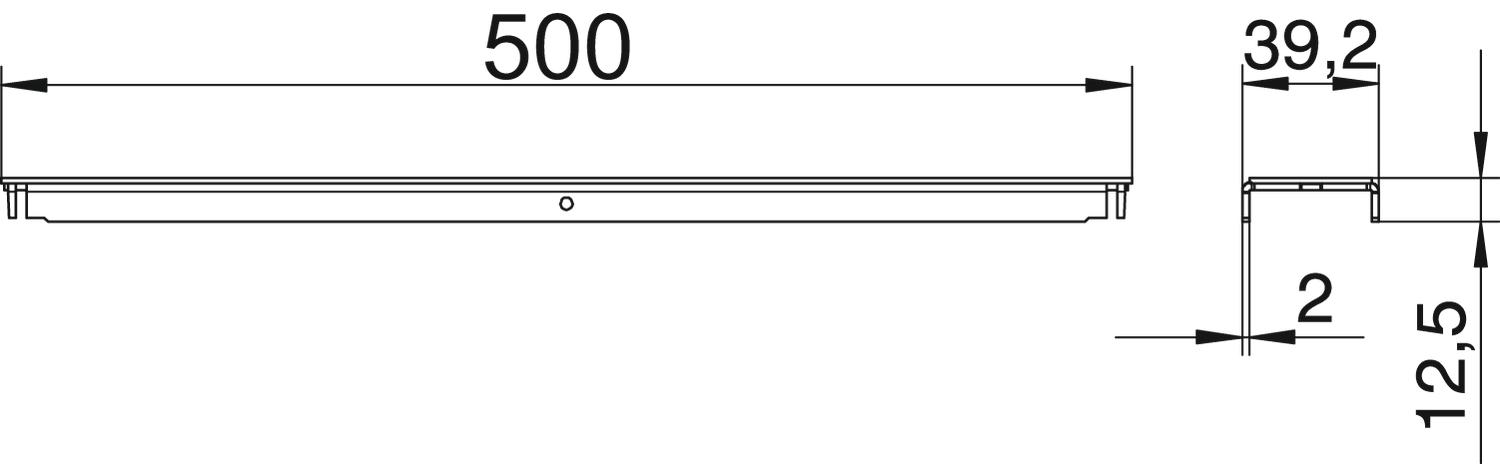

Dimensionale tekening DSU2 500 6050 / 7424962, 28.89 kB, jpg

Voor dit product zijn geen bestekteksten beschikbaar
