Draadgoot GR-Magic® 55 A2

Art.nr. 6001078 | EAN 4012196101771

3000 mm
55 mm
Productbeschrijving
Productbeschrijving
Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
Technische gegevens

Afmetingen

Afm. H 58 mm
Belastingstesttype conform IEC 61537 Type II
Brandbeveiliging Functiebehoud kabelspecifieke draagconstructie
Breedte 11,81 in
Breedte 300 mm
CO₂-voetafdruk (GWP) van wieg tot poort 9,6765 kg CO₂e / 1 Meter

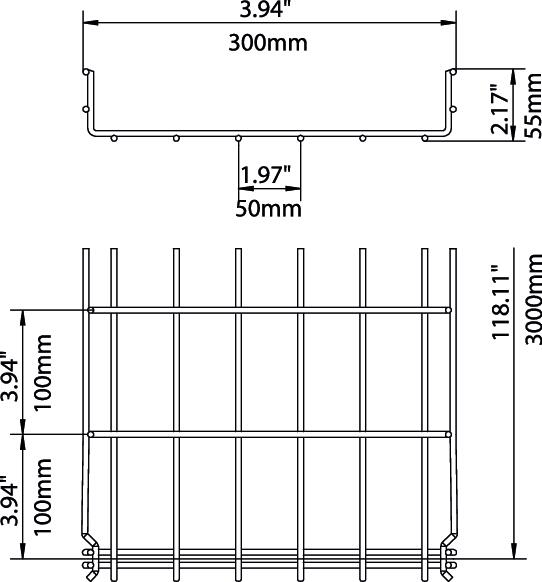

Dimensie 55x300x3000
Draaddiameter 4,8 mm
Functiebehoud ja
Geïntegreerd scheidingsschot zonder
Hoogte 2,17 in
Hoogte 55 mm
Kleur roestvrij staal
Lengte 3000 mm
Maat B 300 mm
Materiaal Roestvast staal 1.4301
Nuttige doorsnede 129 cm²
Nuttige doorsnede 12900 mm²
Oppervlak blank, nabehandeld
Profielvorm U-vorm
Roestvast staal, gebeitst ja
Schroefloze verbinder ja
Steunafstand 1,0 m 0,7 kN/m
Steunafstand 1,5 m 0,5 kN/m
Steunafstand 2,0 m 0,25 kN/m
Steunafstand 2,5 m 0,2 kN/m
Type verbinder kabeldraagsysteem Klikbevestiging
Uitvoering verbinder geïntegreerde verbinder

Technische gegevens

Belastingsdiagram draadgoot type GRM 55 VA

Belastingsdiagram draadgoot type GRM 55 VA
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Steunafstand in m Steunafstand in m
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot-/kabelladderbreedte in mm Belastingscurve met kabelgoot-/kabelladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 6001070
3 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 6001072
3 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 6001074
3 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 6001076
3 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 6001078
3 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 6001080
3 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nee 6001082
3 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nee 6001085
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Deksel voor draadgoot, vergrendelbaar A2 Deksel voor draadgoot, vergrendelbaar A2 DGRR 300 A2 6001868
3 m
Hoekverbinder A2 Hoekverbinder A2 GEV 36 A2 6016731
20 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Scheidingsschot 45 A2 Scheidingsschot 45 A2 TSG 45 A2 6062025
3 m
Klemstuk voor de bevestiging van het scheidingsschot Klemstuk voor de bevestiging van het scheidingsschot KS GR A2 6062282
30 Stuks
