- Productbeschrijving
-
Productbeschrijving

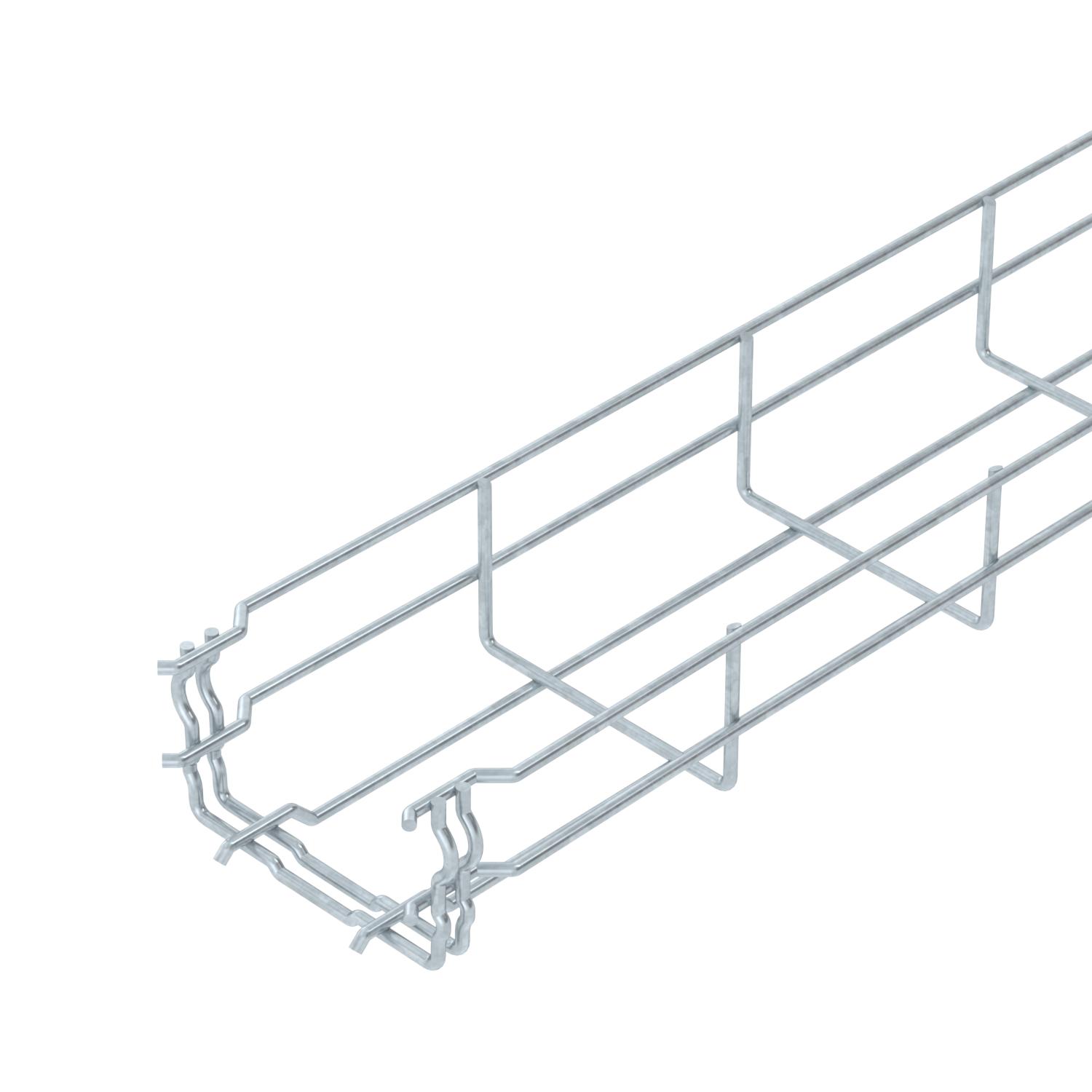

Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Nadere informatie over de UL-klassificatie is opgenomen in de betreffende toelating.
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Brandbeveiliging Functiebehoud kabelspecifieke draagconstructie Dimensie 55x100x3000 Draaddiameter 3,9 mm Functiebehoud ja Geïntegreerd scheidingsschot zonder Materiaal Staal Nuttige doorsnede 40 cm² Nuttige doorsnede 4000 mm² Oppervlak thermisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Afmetingen

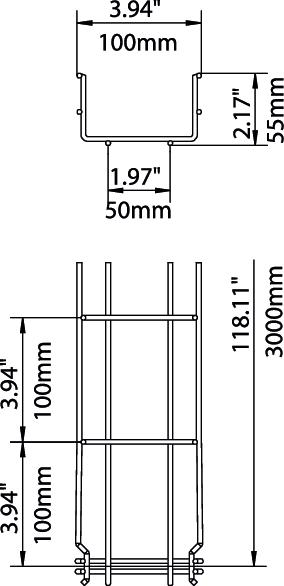

Afm. H 58 mm Breedte 100 mm Breedte 3,94 in Hoogte 55 mm Hoogte 2,17 in Lengte 3000 mm Maat B 100 mm Belastingen
Steunafstand 1,0 m 0,35 kN/m Steunafstand 1,5 m 0,2 kN/m Steunafstand 2,0 m 0,1 kN/m Steunafstand 2,5 m 0,1 kN/m Technische gegevens
Belastingsdiagram draadgoot GR-Magic type GRM 55
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Steunafstand in m
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot-/kabelladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
