Draadgoot GR-Magic® 55 FT

Art.nr. 6001424 | EAN 4012196815050

3000 mm
55 mm
Productbeschrijving
Productbeschrijving

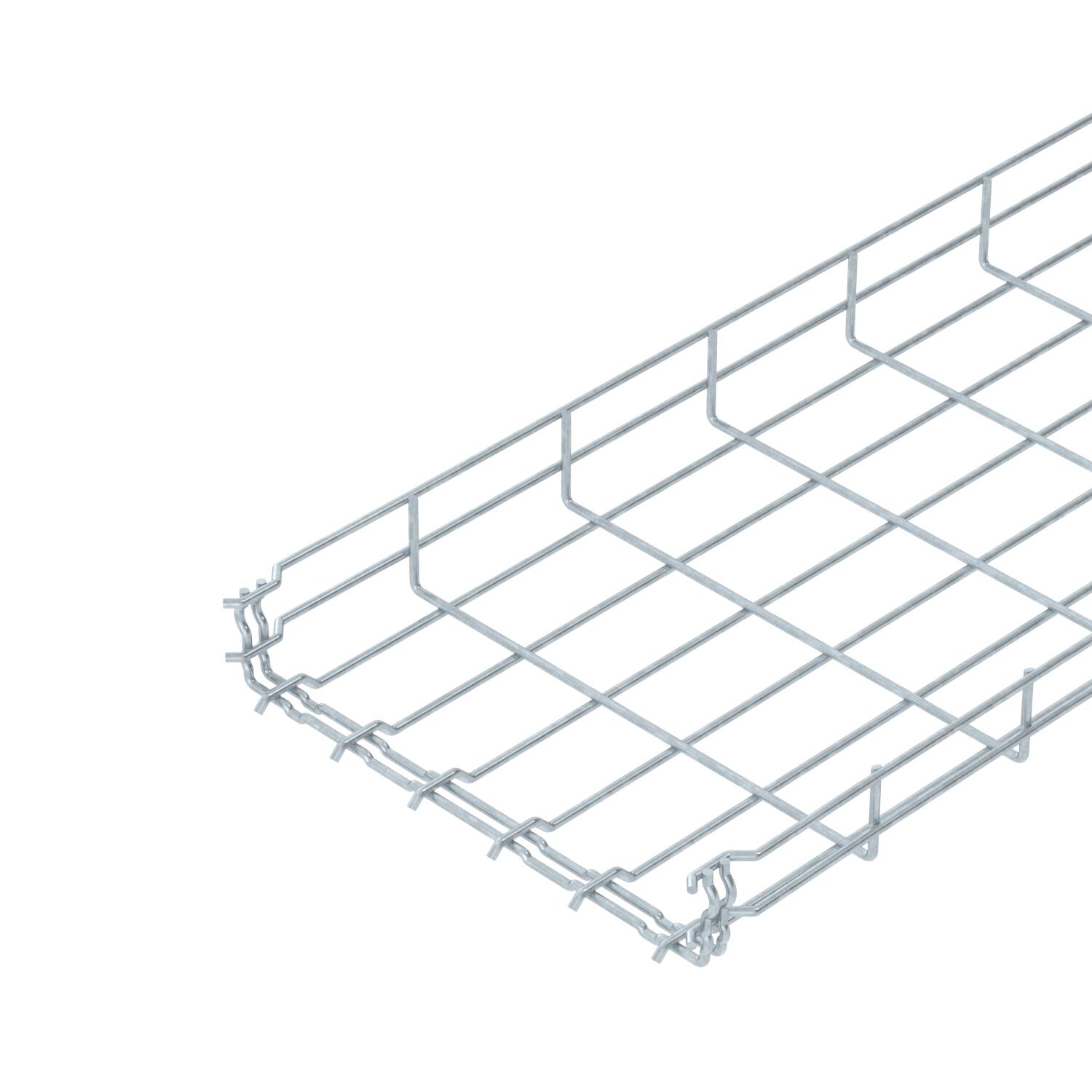

Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Nadere informatie over de UL-klassificatie is opgenomen in de betreffende toelating.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Underwriters Laboratories Inc., V.S.
  • Underwriters Laboratories Inc., V.S.
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
Technische gegevens

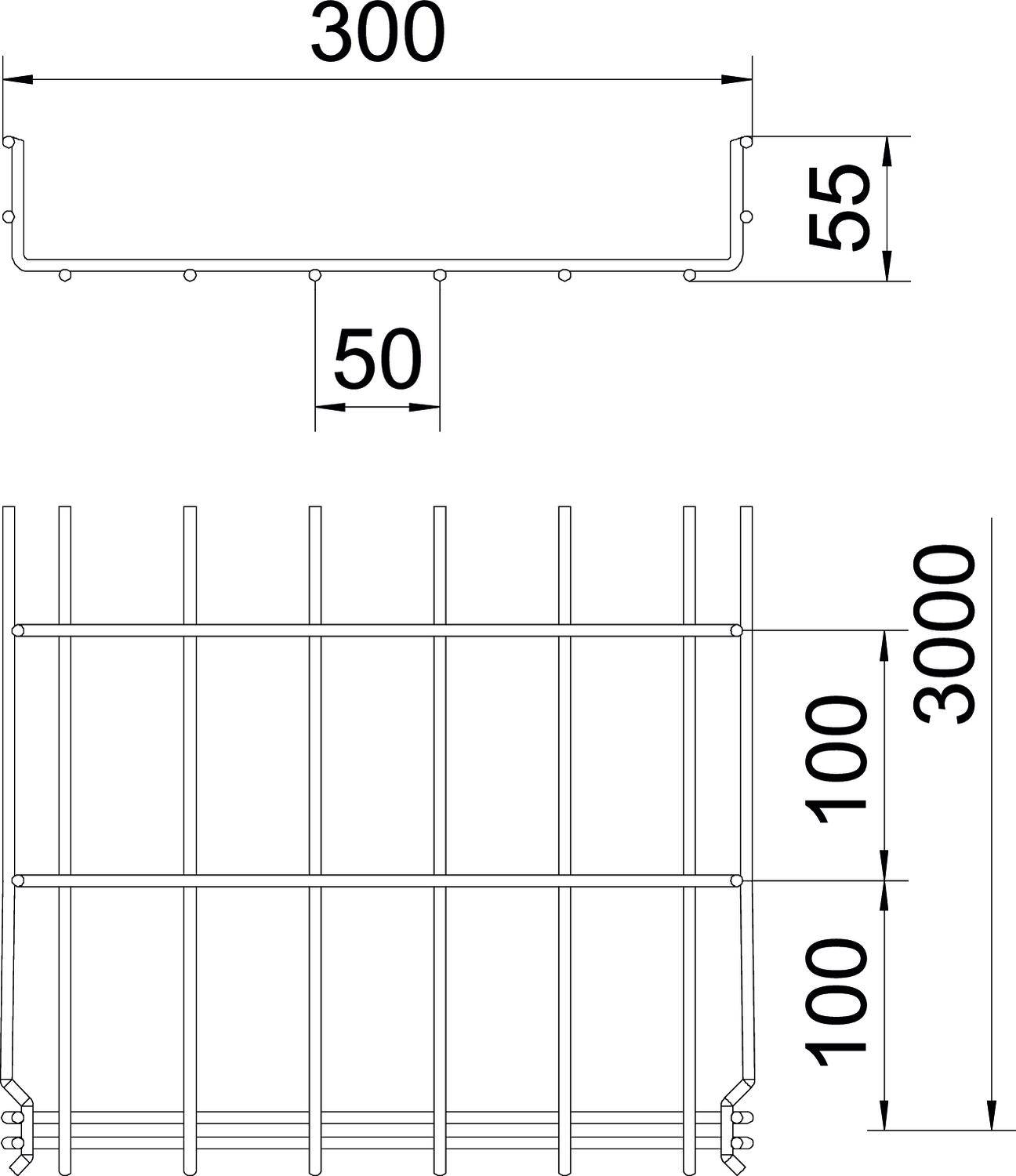

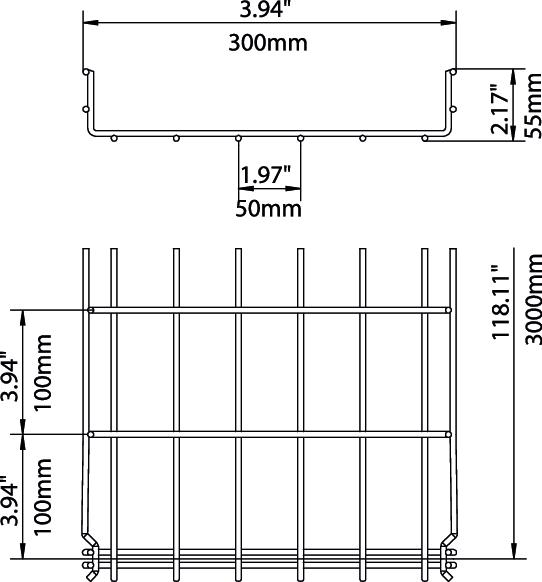

Afmetingen

Afm. H 58 mm
Belastingstesttype conform IEC 61537 Type II
Brandbeveiliging Functiebehoud kabelspecifieke draagconstructie
Breedte 300 mm
Breedte 11,81 in
CO₂-voetafdruk (GWP) van wieg tot poort 4,0718 kg CO₂e / 1 Meter
Dimensie 55x300x3000
Draaddiameter 4,8 mm
Functiebehoud ja
Geïntegreerd scheidingsschot zonder
Hoogte 2,17 in
Hoogte 55 mm
Kleur zink
Lengte 3000 mm
Maat B 300 mm
Materiaal Staal
Nuttige doorsnede 12900 mm²
Nuttige doorsnede 129 cm²
Oppervlak thermisch verzinkt
Profielvorm U-vorm
Roestvast staal, gebeitst nee
Schroefloze verbinder ja
Steunafstand 1,0 m 0,7 kN/m
Steunafstand 1,5 m 0,5 kN/m
Steunafstand 2,0 m 0,25 kN/m
Steunafstand 2,5 m 0,2 kN/m
Type verbinder kabeldraagsysteem Klikbevestiging
Uitvoering verbinder geïntegreerde verbinder
Verspanuitvoering nee

Technische gegevens

Belastingsdiagram draadgoot GR-Magic type GRM 55

Belastingsdiagram draadgoot GR-Magic type GRM 55
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Steunafstand in m Steunafstand in m
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot-/kabelladderbreedte in mm Belastingscurve met kabelgoot-/kabelladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
GRM 55 50 FT 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 6001415
3 m
GRM 55 100 FT 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 6001416
3 m
GRM 55 150 FT 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 6001418
3 m
GRM 55 200 FT 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 6001420
3 m
GRM 55 200 4.8FT 3000 mm 200 mm 55 mm 4,8 mm 87 cm² ja 6001421
3 m
GRM 55 300 FT 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 6001424
3 m
GRM 55 400 FT 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 6001428
3 m
GRM 55 500 FT 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nee 6001432
3 m
GRM 55 600 FT 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nee 6001436
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE

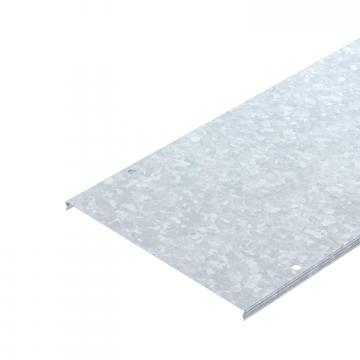

Deksel voor draadgoot, vergrendelbaar FT Deksel voor draadgoot, vergrendelbaar FT DGRR 300 FT 6001828
3 m
Hoekverbinder FT Hoekverbinder FT GEV 36 FT 6016723
20 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot Klemstuk voor de bevestiging van het scheidingsschot KS GR A2 6062282
30 Stuks
Scheidingsschot 45 DD Scheidingsschot 45 DD TSG 45 DD 6062321
3 m
Aftakplaat FT Aftakplaat FT KAB GR FT 6220142
10 Stuks
Draadgootadapter voor dakgeleiderhouder Draadgootadapter voor dakgeleiderhouder 165 MBG HGRM 5218886
50 Stuks
