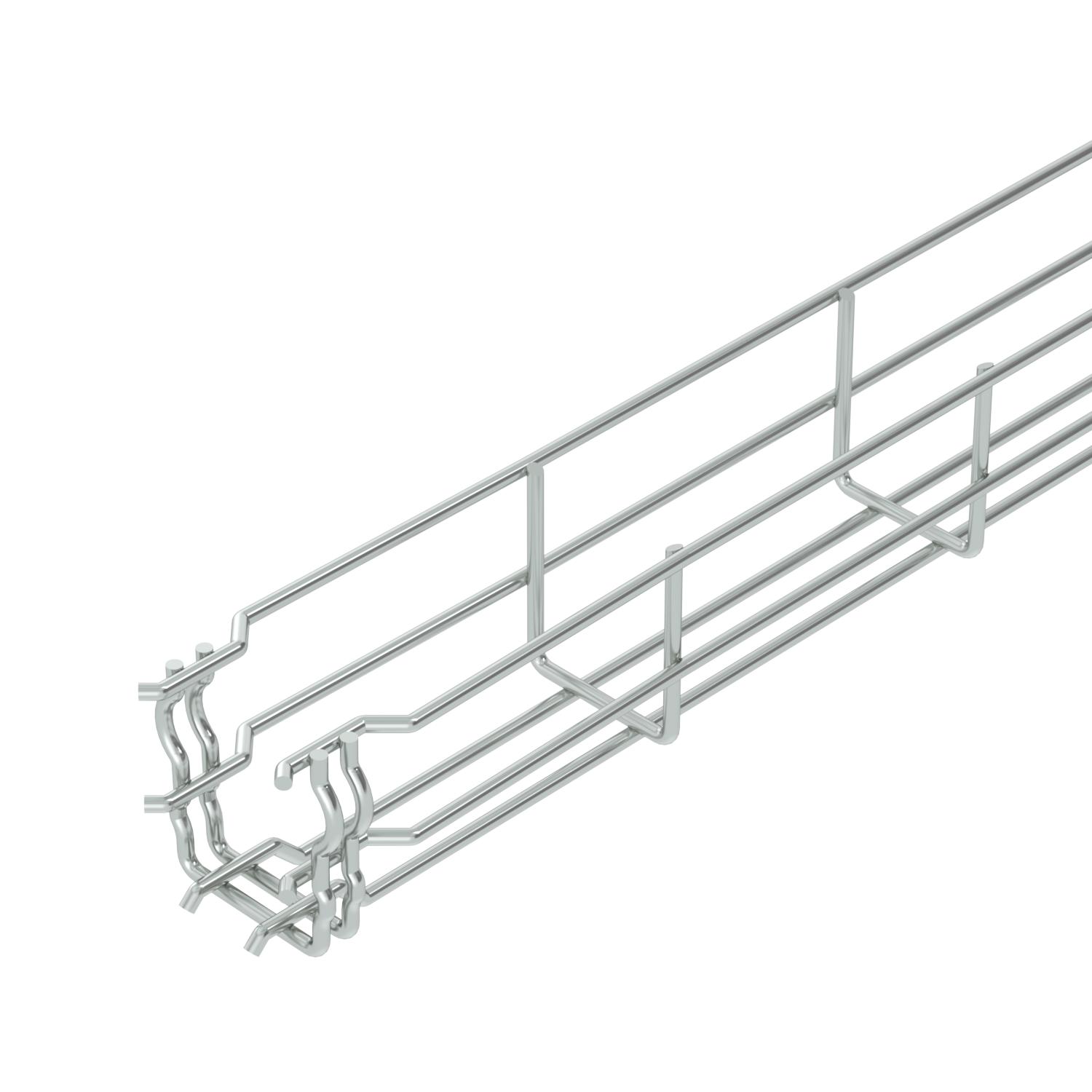

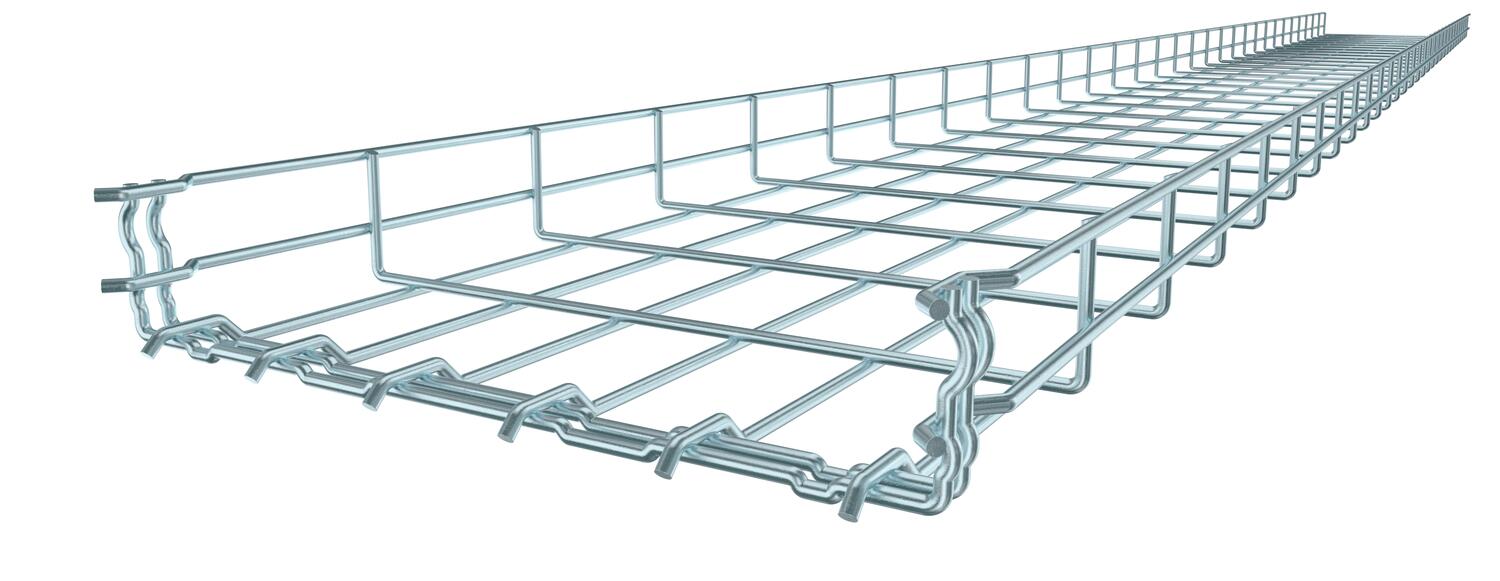

Draadgoot GR-Magic® 55 G

Art.nr. 6001441 | EAN 4012195430957

3000 mm
55 mm
Productbeschrijving
Productbeschrijving
Draadgoot met aangevormde verbinder zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Nadere informatie over de UL-classificatie kunt u vinden in de desbetreffende toelating.
  • RINA 1861, Ship Classification, Certification and Services
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Underwriters Laboratories Inc., V.S.
  • Underwriters Laboratories Inc., V.S.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
Technische gegevens

Afmetingen

Afm. H 58 mm
Belastingstesttype conform IEC 61537 Type II
Brandbeveiliging Toepassing branddeken
Breedte 50 mm

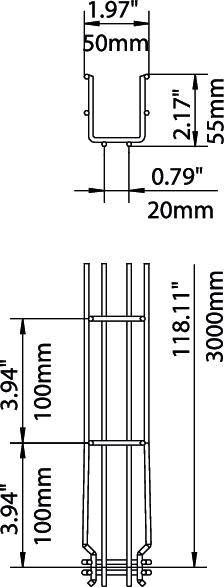

Breedte 1,97 in
CO₂-voetafdruk (GWP) van wieg tot poort 1,2752 kg CO₂e / 1 Meter

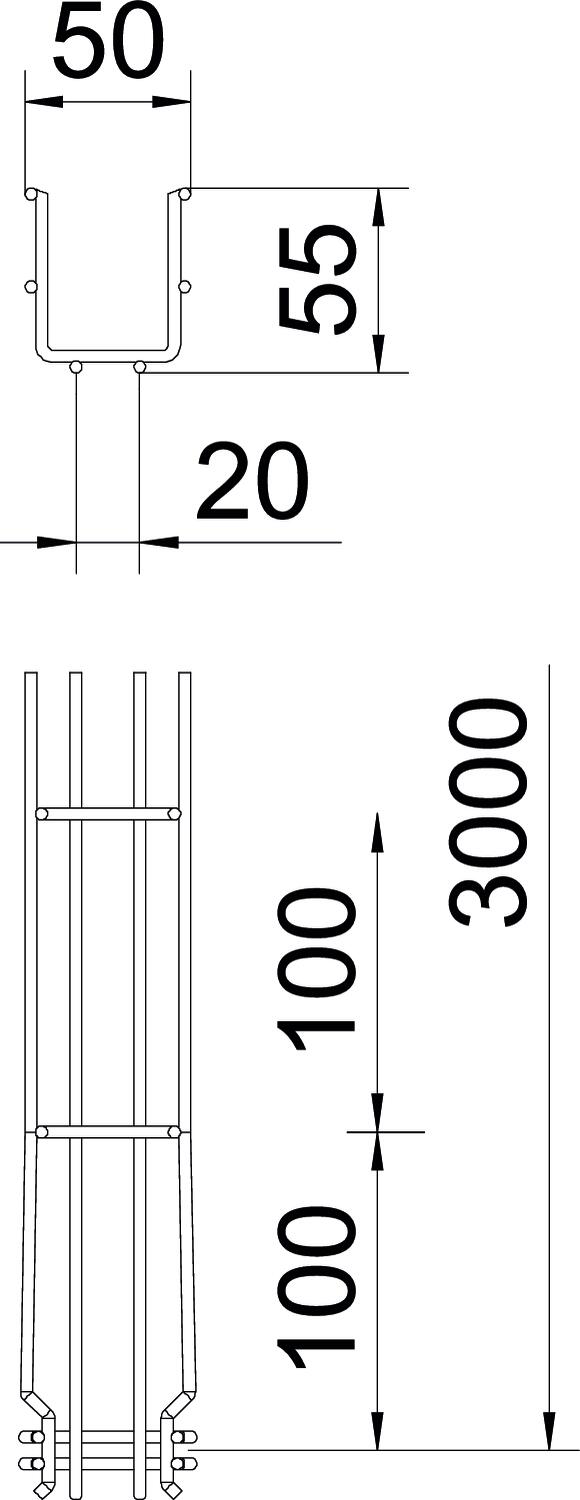

Dimensie 55x50x3000
Draaddiameter 3,9 mm
Functiebehoud ja
Geïntegreerd scheidingsschot zonder
Hoogte 2,17 in
Hoogte 55 mm
Kleur zink
Lengte 3000 mm
Maat B 52 mm
Materiaal Staal
Nuttige doorsnede 16 cm²
Nuttige doorsnede 1600 mm²
Oppervlak galvanisch verzinkt
Profielvorm U-vorm
Roestvast staal, gebeitst nee
Schroefloze verbinder ja
Steunafstand 1,0 m 0,35 kN/m
Steunafstand 1,5 m 0,2 kN/m
Steunafstand 2,0 m 0,1 kN/m
Steunafstand 2,5 m 0,1 kN/m
Type verbinder kabeldraagsysteem Klikbevestiging
Uitvoering verbinder geïntegreerde verbinder
Verspanuitvoering nee

Technische gegevens

Belastingsdiagram draadgoot GR-Magic type GRM 55

Belastingsdiagram draadgoot GR-Magic type GRM 55
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Steunafstand in m Steunafstand in m
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot-/kabelladderbreedte in mm Belastingscurve met kabelgoot-/kabelladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Hoogte Draaddiameter Nuttige doorsnede Functiebehoud Art.nr. Aantal kl. VKE
GRM 55 50 G 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 6001441
3 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 6001442
3 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 6001444
3 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 6001446
3 m
GRM 55 200 4.8 G 3000 mm 200 mm 55 mm 4,8 mm 87 cm² ja 6001447
3 m
GRM 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 6001448
3 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 6001450
3 m
GRM 55 450 G 3000 mm 450 mm 55 mm 4,8 mm 195 cm² nee 6001451
3 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² nee 6001452
3 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nee 6001454
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE

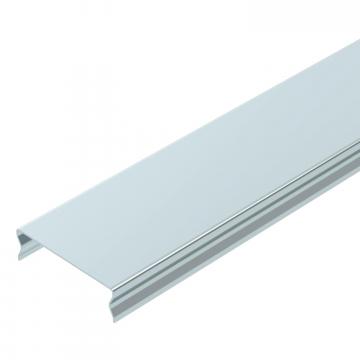

Deksel voor draadgoot, vergrendelbaar FS Deksel voor draadgoot, vergrendelbaar FS DGRR 50 FS 6001840
3 m
Hoekstuk G Hoekstuk G GEV 36 G 6016715
20 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Scheidingsschot 45 FS Scheidingsschot 45 FS TSG 45 FS 6062033
3 m
Klemstuk voor de bevestiging van het scheidingsschot Klemstuk voor de bevestiging van het scheidingsschot KS GR A2 6062282
30 Stuks
Aftakplaat FS Aftakplaat FS KAB GR FS 6220139
10 Stuks
