Draagprofiel voor PV-module montage 4700 |

Draagprofiel voor PV-module montage

Art.nr. 5900410 | EAN 4012197368623

Art.nr. / Type

Lengte

Terug naar overzicht

Productbeschrijving

Productbeschrijving

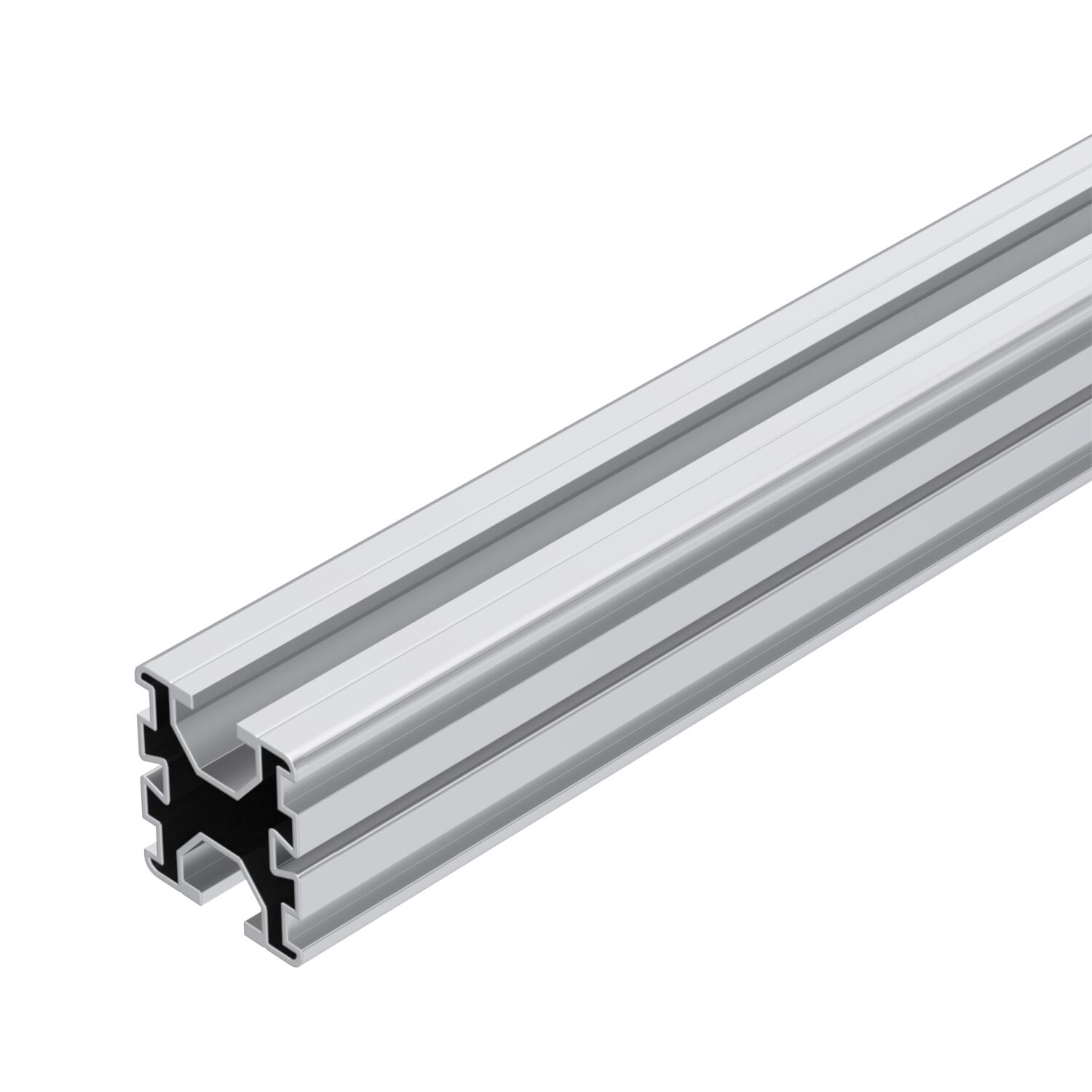

Support profile to mount photovoltaic modules on flat and pitched roofs. Flat roof mounting in combination with UniBase universal stand and STK and STL short and long supports. Lockable fastening of the profile on the stand with UniBase AMP adapter. Pitched roof mounting in combination with universal DHU roof hook. Lockable fastening of the profile on roof hooks. Screwable connection of multiple support profiles with LV 45 straight connectors and KV 45 cross-connectors. With 10 mm groove on both sides to accept slide nuts and universal and earthing clamps.

Technische gegevens

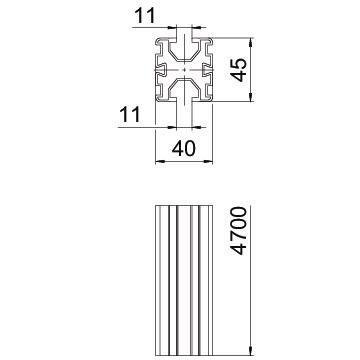

Afmetingen

Breedte	40 mm
Dimensie	40x45x4700
Hoogte	45 mm
Kabelkanaal geïntegreerd	nee
Kabelkanaal optioneel	nee
Kleur	aluminium

Lengte	4700 mm
Materiaal	aluminium
Oppervlak	blank
Weerstandsmoment Wx	3680 mm³
Weerstandsmoment Wy	3760 mm³

Alle typen

Alle typen

Type	Lengte	Art.nr.	Aantal	kl. VKE
TP 45 2350 ALU	2350 mm	5900405	Stuks	4 Stuks
TP 45 4700 ALU	4700 mm	5900410	Stuks	4 Stuks
TP 45 4700 ALU S	4700 mm	5900412	Stuks	4 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Universele klem voor PV-modulemontage	KLU A2	5901010	Stuks	20 Stuks

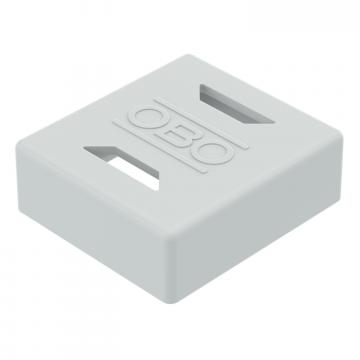

Eindkap draagprofiel	EK 45 G	5901722	Stuks	20 Stuks
Verbinder voor draagprofiel TP	LV 45 DD	5901210	Stuks	20 Stuks
Kruisverbinder voor draagprofielen TP	KV 45 DD	5901250	Stuks	20 Stuks
Aardklem voor PV-montagesystemen.	249 PV10 6-50V2A	5051520	Stuks	8 Stuks
