Draagprofiel voor PV-module montage 4700 |

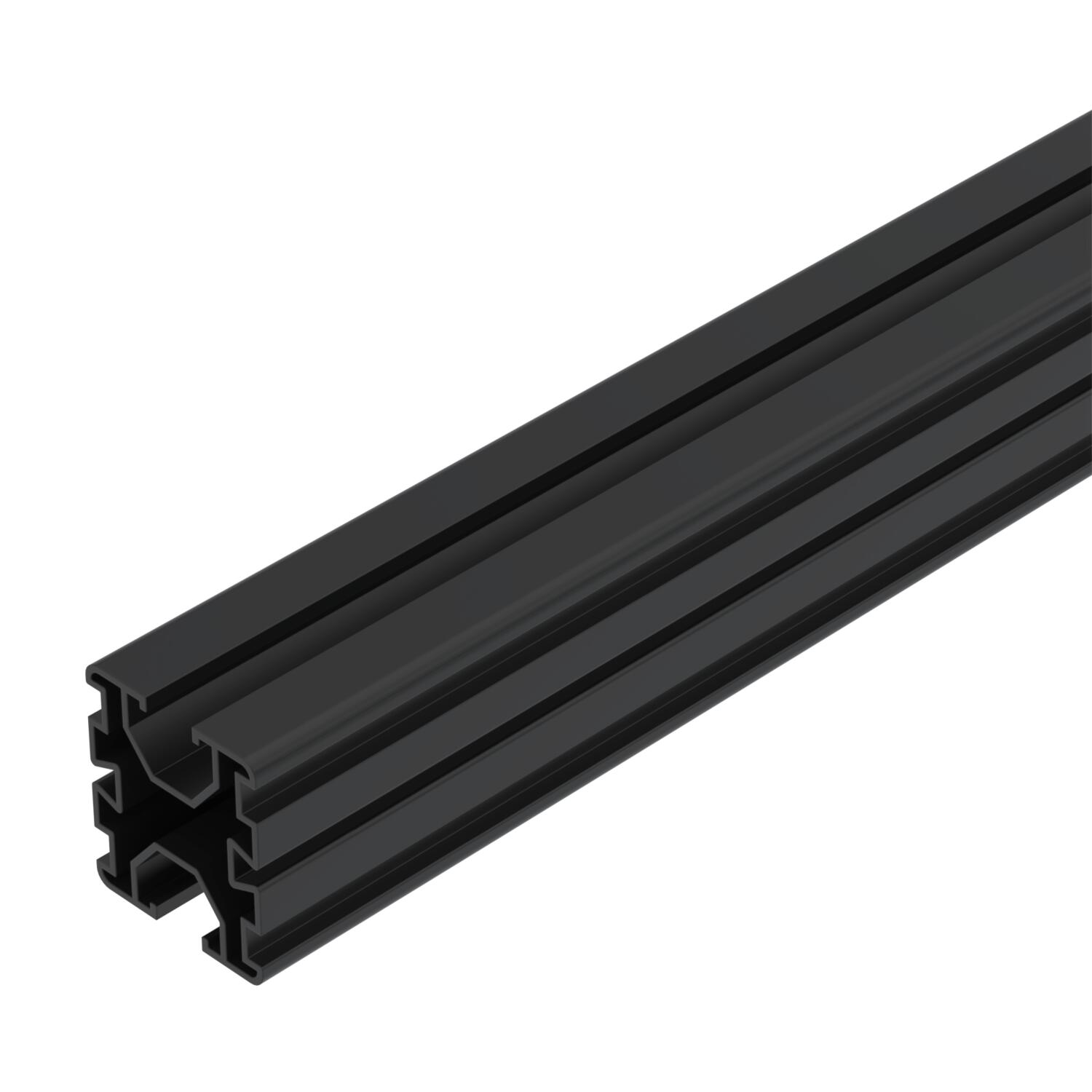

Draagprofiel voor PV-module montage

Art.nr. 5900412 | EAN 4012197381578

Art.nr. / Type

Lengte

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Draagprofiel voor monteren van fotovoltaïsche modules op platte en schuine daken. Platdakmontage in combinatie met universele standvoet UniBase en korte en lange steunen STK en STL. Vergrendelbare bevestiging van het profiel op de standvoet met adapter Unibase AMP. Schuindakmontage in combinatie met dakhaken universeel DHU. Vergrendelbare bevestiging van het profiel op dakhaak Schroefbare verbinding van meerdere draagprofielen met verbinder LV 45 en kruisverbinder KV 45.

Technische gegevens

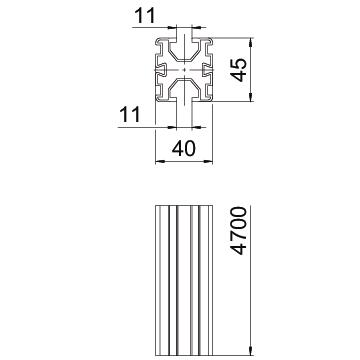

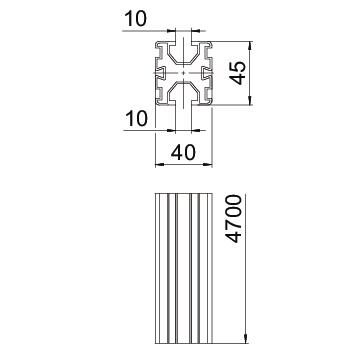

Afmetingen

Breedte	40 mm
Hoogte	45 mm
Kabelkanaal geïntegreerd	nee
Kabelkanaal optioneel	nee
Kleur	signaalzwart; RAL 9004

Lengte	4700 mm
Materiaal	aluminium
Oppervlak	geanodiseerd
Weerstandsmoment Wx	3680 mm³
Weerstandsmoment Wy	3760 mm³

Alle typen

Alle typen

Type	Lengte	Art.nr.	Aantal	kl. VKE
TP 45 2350 ALU	2350 mm	5900405	Stuks	4 Stuks
TP 45 4700 ALU	4700 mm	5900410	Stuks	4 Stuks
TP 45 4700 ALU S	4700 mm	5900412	Stuks	4 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

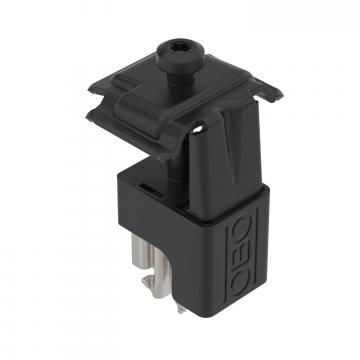

Universele klem voor PV-modulemontage	KLU A2 S	5901012	Stuks	20 Stuks

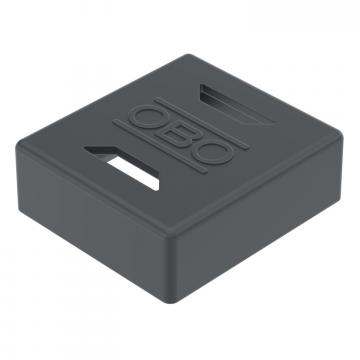

Eindkap draagprofiel	EK 45 S	5901720	Stuks	20 Stuks

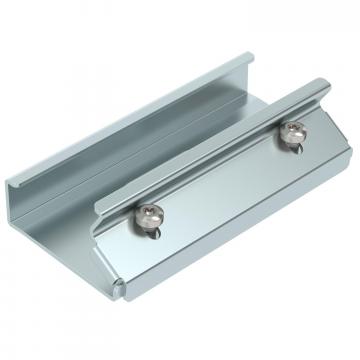

Verbinder voor draagprofiel TP	LV 45 DD	5901210	Stuks	20 Stuks

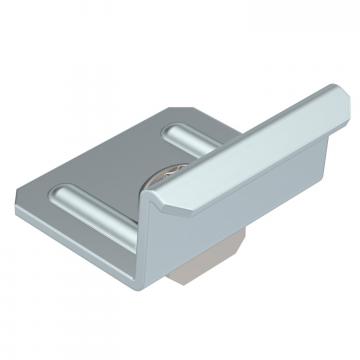

Kruisverbinder voor draagprofielen TP	KV 45 DD	5901250	Stuks	20 Stuks

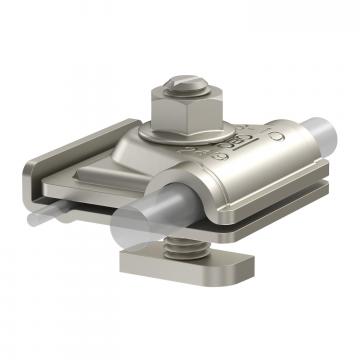

Aardklem voor PV-montagesystemen.	249 PV10 6-50V2A	5051520	Stuks	8 Stuks
