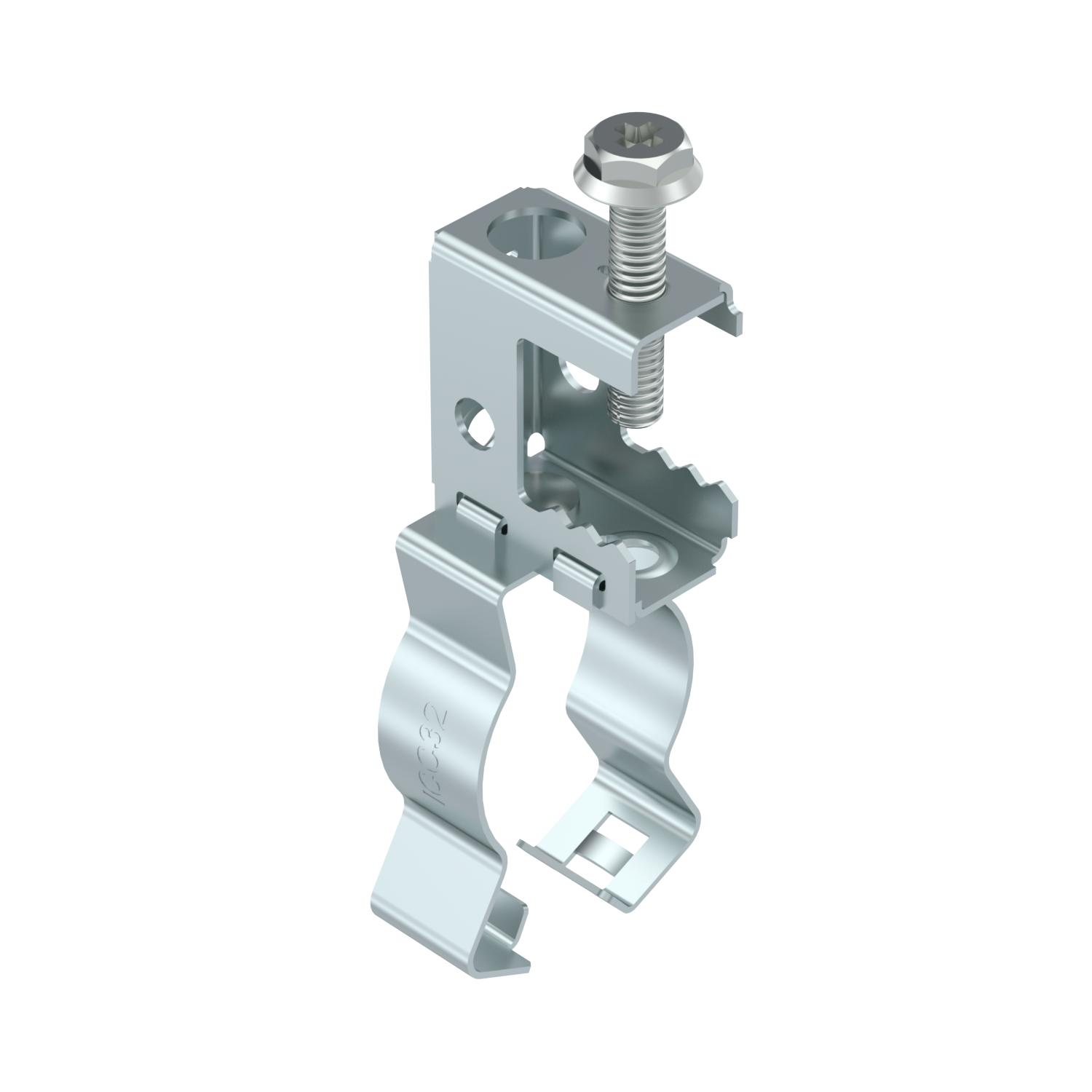

Draagschroefklem, met buisbevestiging

Art.nr. 1488593 | EAN 4012197392017

31 mm
2 mm
16 mm
0,45 kN
Productbeschrijving
Productbeschrijving
Draagschroefklem voor monteren van buizen en kabels. Gesloten buishouder onder. Bevestiging op stalen dragers door opschroeven
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen

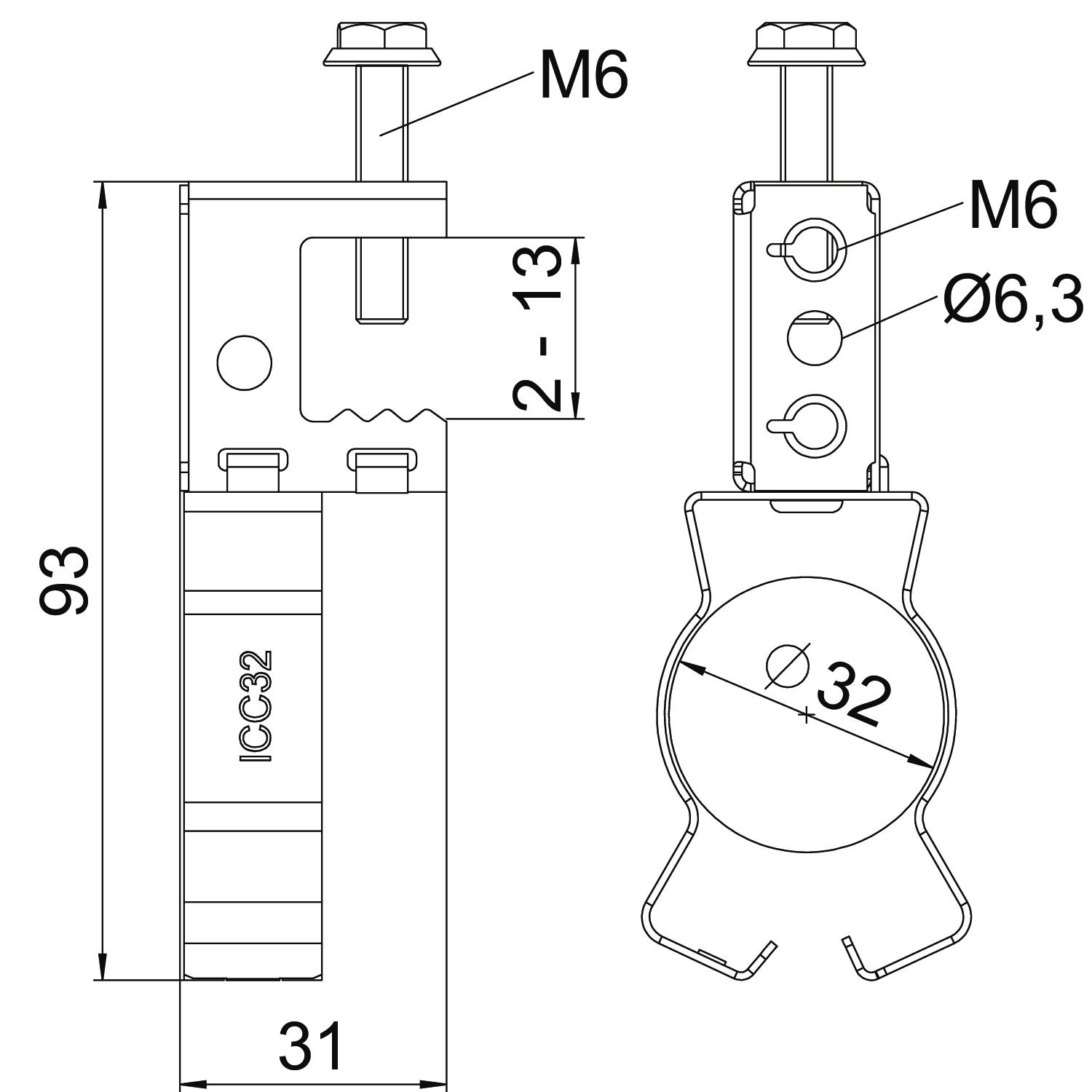

Technische gegevens

Technische gegevens

Aansluittype/-component Buis/kabel
Afm. H 93 mm
Breedte 39 mm
Breukbelasting 0,45 kN
Buis-/kabeldiameter max. 32 mm
Buis-/kabeldiameter min. 30 mm
Dimensie 2-13mm
Flensdikte F max. 16 mm
Flensdikte F min. 2 mm
Hoogte 93 mm
Lengte 31 mm
Maat D 32 mm
Materiaal Staal
Oppervlak Zinklamel
Scharnier instelbaar nee
Scharnierend nee
Type bevestiging Schroeven
Alle typen

Alle typen

Type Lengte Breedte Hoogte Buis-/kabeldiameter min. Buis-/kabeldiameter max. Flensdikte F min. Flensdikte F max. Breukbelasting Art.nr. Aantal kl. VKE
SKS 213 D20/25 31 mm 40 mm 84 mm 20 mm 25 mm 2 mm 16 mm 0,45 kN 1488591
50 Stuks
SKS 213 D32 31 mm 39 mm 93 mm 30 mm 32 mm 2 mm 16 mm 0,45 kN 1488593
50 Stuks
SKS 213 D40 31 mm 44 mm 105 mm 36 mm 40 mm 2 mm 16 mm 0,45 kN 1488595
50 Stuks
