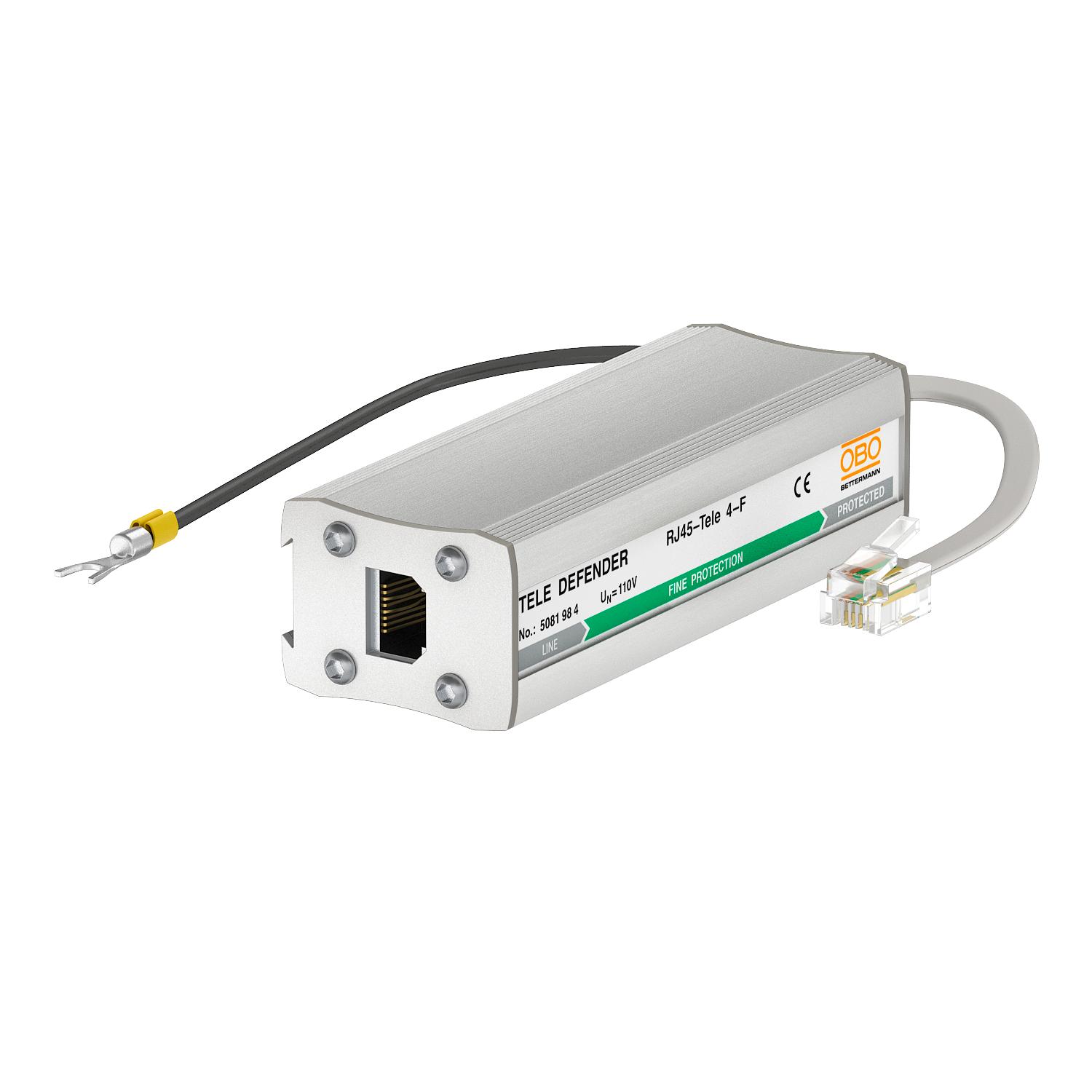

Fijnbeveiliging TELE 4-F voor ISDN RJ45
Art.nr. 5081984 | EAN 4012196415687
- Productbeschrijving
-
Productbeschrijving
Datakabelbeveiligingsapparaat voor analoge telecommunicatiesystemen
• In aluminium behuizing
• Met tweetraps beveiligingsschakeling
• Eenvoudige montage
• Incl. 150 mm aansluitkabel met RJ11 resp. RJ45-stekkers
• Geoptimaliseerde bandbreedte voor TK-systemen
• DIN-railmontage met toebehoren DLS-BS (5082 38 2)
Toepassing: voor analoge telecommunicatiesystemen
• In aluminium behuizing
• Eenvoudige montage op rail of op eindapparaat
• Incl. 150 mm aansluitkabel met RJ411-stekkers
• Geoptimaliseerde bandbreedte voor TK-systemen
-
- Technische gegevens
-
Technische gegevens
Aantal polen 4 Aarding via: Aansluitleiding Beschermingsgraad IP40 Beschermingsniveau ader - aarde <600 V Beschermingsniveau ader - aarde bij 1kV/µs (C3) <245 Beschermingsniveau ader - ader <300 V Capaciteit (ader-aarde) <20 pF Capaciteit (ader-ader) <500 pF Dimensie 170V Grensfrequentie 18 MHz Invoegdemping (insertion loss) ≤3 dB Isolatieweerstand > 34 MΩ Kabeltype voor overspanningsbeveiligingsapparaten Telecommunicatiekabel Kategorie Typ 2+3 / C2+C1 LPZ 1→3 Maximale continuespanning AC 120 V Maximale continuspanning DC 170 V Nominale belastingsstroom AC 0,2 A Nominale belastingsstroom DC 0,3 A Piekstroombestendigheid ader - aarde C2: 2 kV / 1 kA (8/20) Piekstroombestendigheid ader - ader C1: 1 kV / 0,5 kA (8/20) Signalering op het apparaat zonder SPD conform NEN-EN-IEC 61643-21 klasse II+III / C2+C1 Standaard weerstand per ader 2,2 Ω ± 10 % Steeksysteem RJ45 Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testnorm IEC 61643-21 Totale afleidstroom (8/20) 4 kA Uitvoering Fijnbeveiliging, 4 aders - Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Bevestigingsset voor veiligheidsapparaten en DIN-rail
DLS-BS 5082382 1 Stuks - Downloads
-
