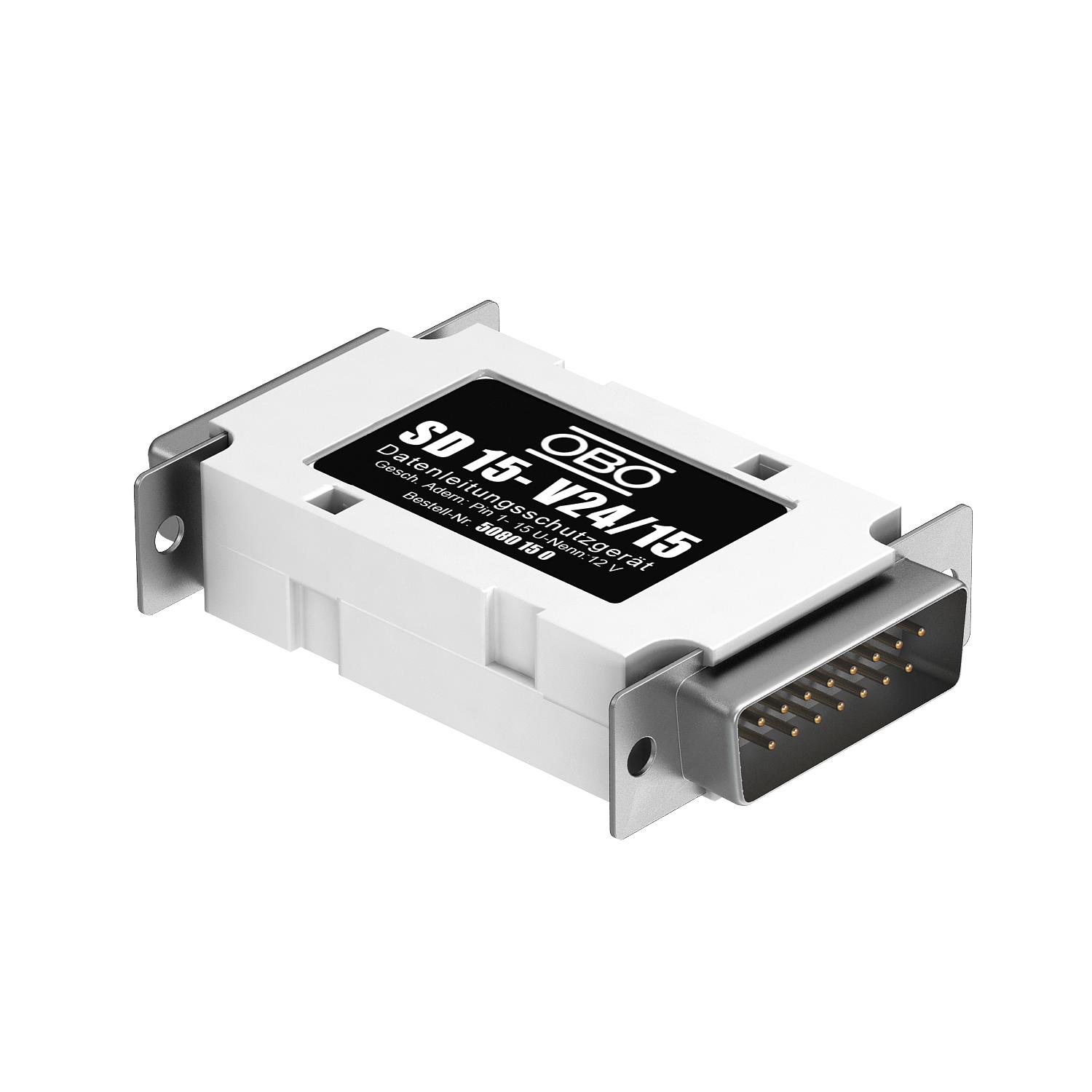

Fijnbeveiliging voor 15-polige RS232-interface

Art.nr. 5080150 | EAN 4012195916031

Productbeschrijving
Productbeschrijving
Datakabelbeveiligingsapparaat voor seriële interfaces

• Verschillende aansluittechnieken leverbaar
• Hoog beschermingsniveau

Toepassing PLC, alarminstallaties, besturingen
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Overgang van LPZ 2 naar 3
  • Installation electrotechnical expertise
Technische gegevens

Technische gegevens

Aanspreektijd <10 ns
Aantal polen 15
Afleiderbewaking nee
Afscherming direct
Afscherming aansluiting ja
Beschermingsgraad IP40
Beschermingsniveau ader - aarde <50 V
Beschermingsniveau ader - aarde bij 1kV/µs (C3) <25
Beschermingsniveau ader - ader <50 V
Beschermingsniveau ader - ader bij 1kV/µs (C3) <25 V

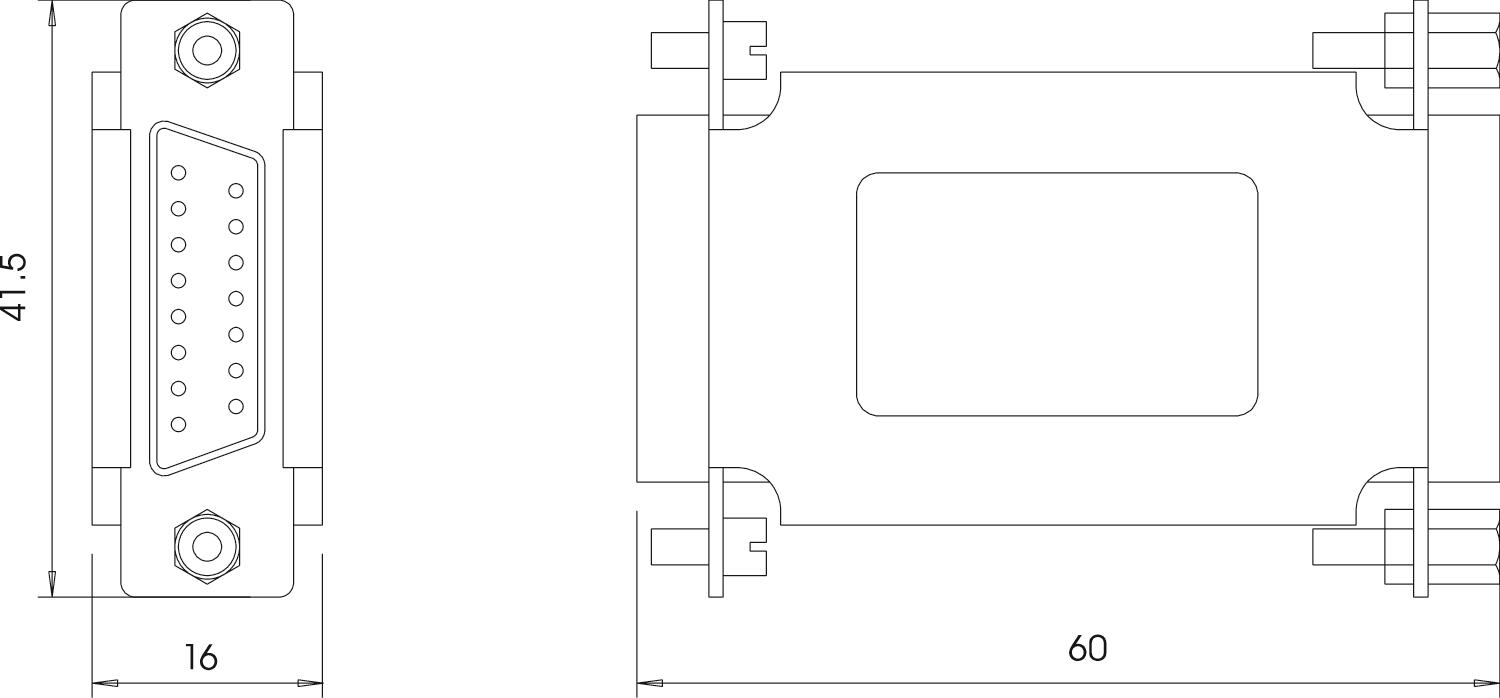

Breedte 16 mm
Dimensie 12V
Explosieveilige uitvoering nee
Hoogte 41,5 mm
Kategorie Type 3 / C1
Lengte 60 mm
LPZ 2→3
Maximale continuespanning AC 12 V
Maximale continuspanning DC 18 V
Nominale spanning 12 V
Piekstroombestendigheid ader - aarde 0,34 kA (8/20µs)
Piekstroombestendigheid ader - ader 0,34 kA (8/20µs)
SPD conform NEN-EN-IEC 61643-21 klasse III / C1
Steeksysteem D-Sub 15-polig
Telefoon/telecommunicatiecontact nee
Temperatuurbereik max. 80 °C
Temperatuurbereik min. -40 °C
Testnorm IEC 61643-21
Uitvoering SUB-D-15; V24 RS232
Alle typen

Alle typen

Type Aantal polen Uitvoering Maximale continuspanning DC Steeksysteem Art.nr. Aantal kl. VKE
SD09-V11 9 9 SUB-D-9; V11 RS485 8 V D-Sub 9-polig 5080061
1 Stuks
SD15-V24 15 15 SUB-D-15; V24 RS232 18 V D-Sub 15-polig 5080150
1 Stuks
