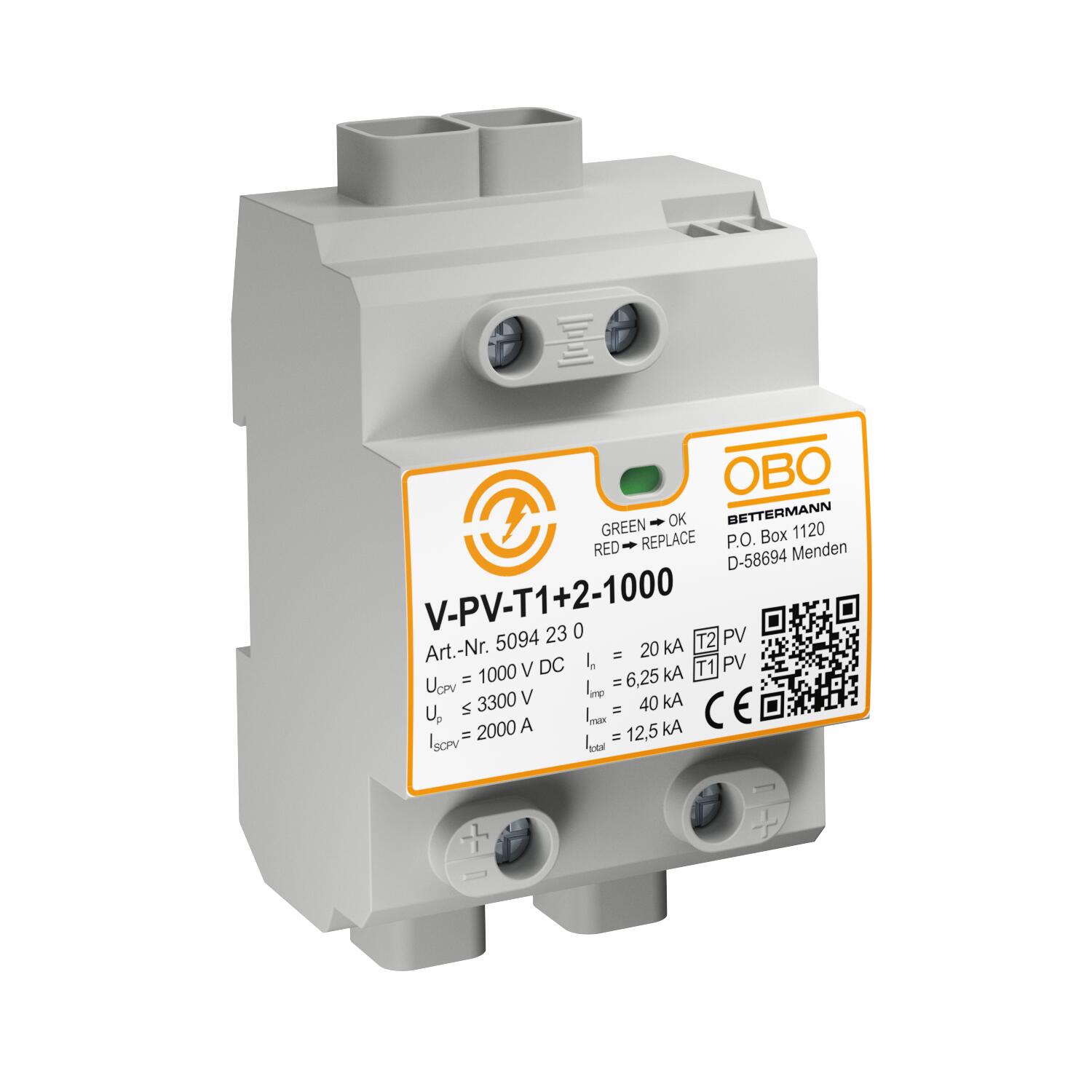

Fotovoltaïsch compleet blok 1000 V DC
Art.nr. 5094230 | EAN 4012196603718
- Productbeschrijving
-
ProductbeschrijvingType 1+2 combi-afleider voor bliksem- en overspanningsbeveiliging voor fotovoltaische installaties.• Bliksembeveiligingspotentiaalvereffening conform NEN-EN-IEC 62305
• Overspanningsbeveiliging conform IEC 60364-7-712 • Afleidvermogen tot 12,5 kA (10/350) en 40 kA (8/20)
• Foutbestendige Y-schakeling met statusindicatie
• De FS-variant heeft een potentiaalvrij wisselcontact voor signalering op afstand
Toepassing: bliksemstroom- en overspanningsbeveiligingen in fotovoltaische installaties.
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aderdoorsnede flexibel (soepel) max. 35 mm² Aderdoorsnede flexibel (soepel) min. 2,5 mm² Afleidstroom (8/20 µs) [totaal] 40 kA Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Bliksempiekstroom (10/350 μs) 6,25 kA Bliksempiekstroom (10/350) [totaal] 12,5 kA Breedte 71,2 mm Dimensie 1000V DC Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) min. 2,5 mm² Geïntegreerde voorzekering nee Hoogte 120 mm Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel DC (PV) Kleur grijs Lengte 65,5 mm LPZ 0→2 max. PV-spanning 1000 V Maximale afleidstootstroom (8/20 μs) 40 kA Maximale continuspanning DC 1000 V Montagetype DIN-rail 35 mm Netvorm DC Netvorm DC ja Netvorm IT nee Netvorm overig nee Netvorm TN nee Netvorm TN-C nee Netvorm TN-C-S nee Netvorm TN-S nee Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 20 kA OBO_Nominale belastingsstroom (in-/uitgangsklem) 50 A Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Testklasse type 1 ja Testklasse type 2 ja Uitblazend nee Uitvoering Y-configuratie Uitvoering van de polen overige - Alle typen
- Downloads
-
Specificatieblad V-PV-T1+2-1000 / 5094230 , 0.30MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring V-PV-T1+2-1000 / 5094230 , 0.17MB , pdfREACH Conformiteitsverklaring V-PV-T1+2-1000 / 5094230 , 0.12MB , pdfRoHS Conformiteitsverklaring V-PV-T1+2-1000 / 5094230 , 0.12MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdfMontagehandleiding Montage-instructie V-PV-T1_2-1000_1500 , 0.19MB , pdf
