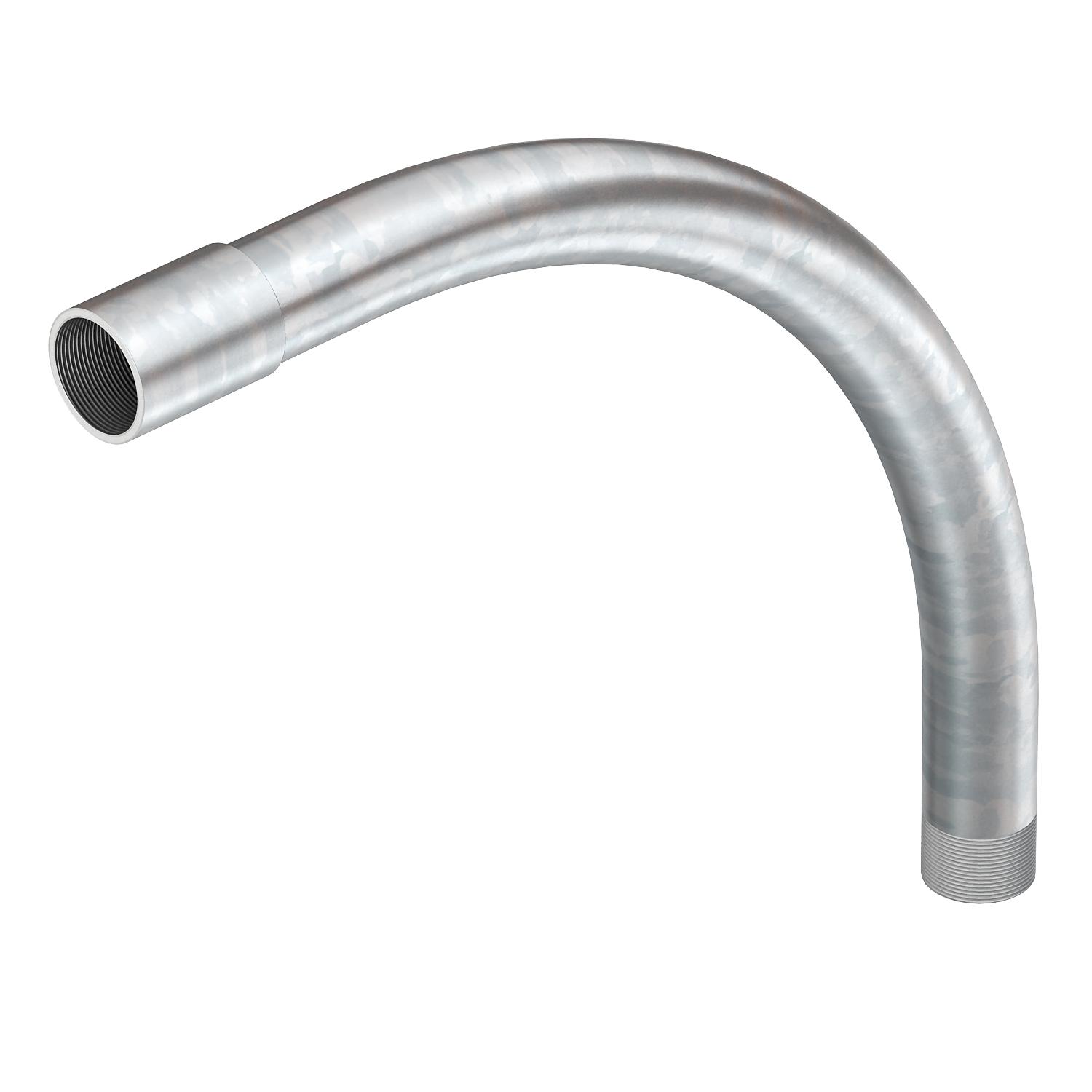

Galvanisch verzinkte stalen bocht, met schroefdraad M16x1,5

Galvanisch verzinkte stalen bocht, met schroefdraad

Art.nr. 2046778 | EAN 4012196388165

Art.nr. / Type

Schroefdraad

Productbeschrijving

Productbeschrijving

90°-bocht voor installatiebuis conform NEN-EN-IEC 61386-1 met draadeinden conform NEN-EN-IEC 60423. Met braamvrije binnenwand.

Per buisbocht is al een verbindingsmof opgeschroefd.

Technische gegevens

Afmetingen

Afmeting m (mm)	M16
Dimensie	M16x1,5
Flexibel	nee
Halogeenvrij	nee
Hoek van de bocht	90 °

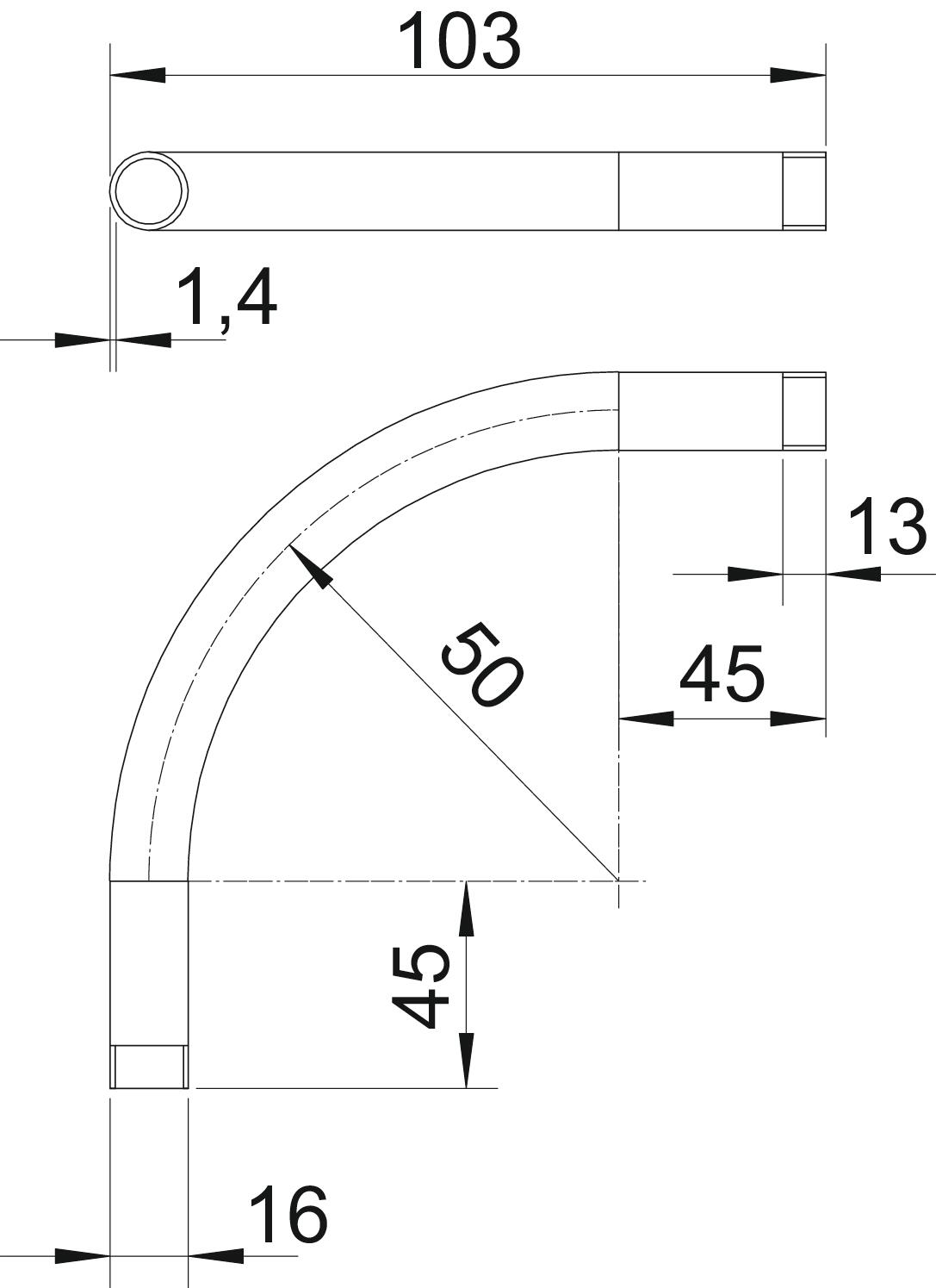

Maat A	45 mm
Maat B	103 mm
Maat D	16 mm
Maat I	13 mm
Maat R	50 mm
Maat t	1,4 mm

Materiaal	Staal
Met inspectieopening en deksel	nee
Met mof	ja
Oppervlak	galvanisch verzinkt
Oppervlak geborsteld	nee
Oppervlak gepolijst	nee
Schroefdraad	M16x1,5
Tweedelig	nee
Uitvoering	Schroefdraad
Voor buisdiameter nominaal	16 mm

Alle typen

Alle typen

Type	Schroefdraad	Art.nr.	Aantal	kl. VKE
SBNM16 G	M16x1,5	2046778	Stuks	15 Stuks
SBNM20 G	M20x1,5	2046779	Stuks	25 Stuks
SBNM25 G	M25x1,5	2046780	Stuks	25 Stuks
SBNM32 G	M32x1,5	2046781	Stuks	20 Stuks
SBNM40 G	M40x1,5	2046782	Stuks	15 Stuks
SBNM50 G	M50x1,5	2046783	Stuks	5 Stuks
SBNM63 G	M63x1,5	2046784	Stuks	3 Stuks
