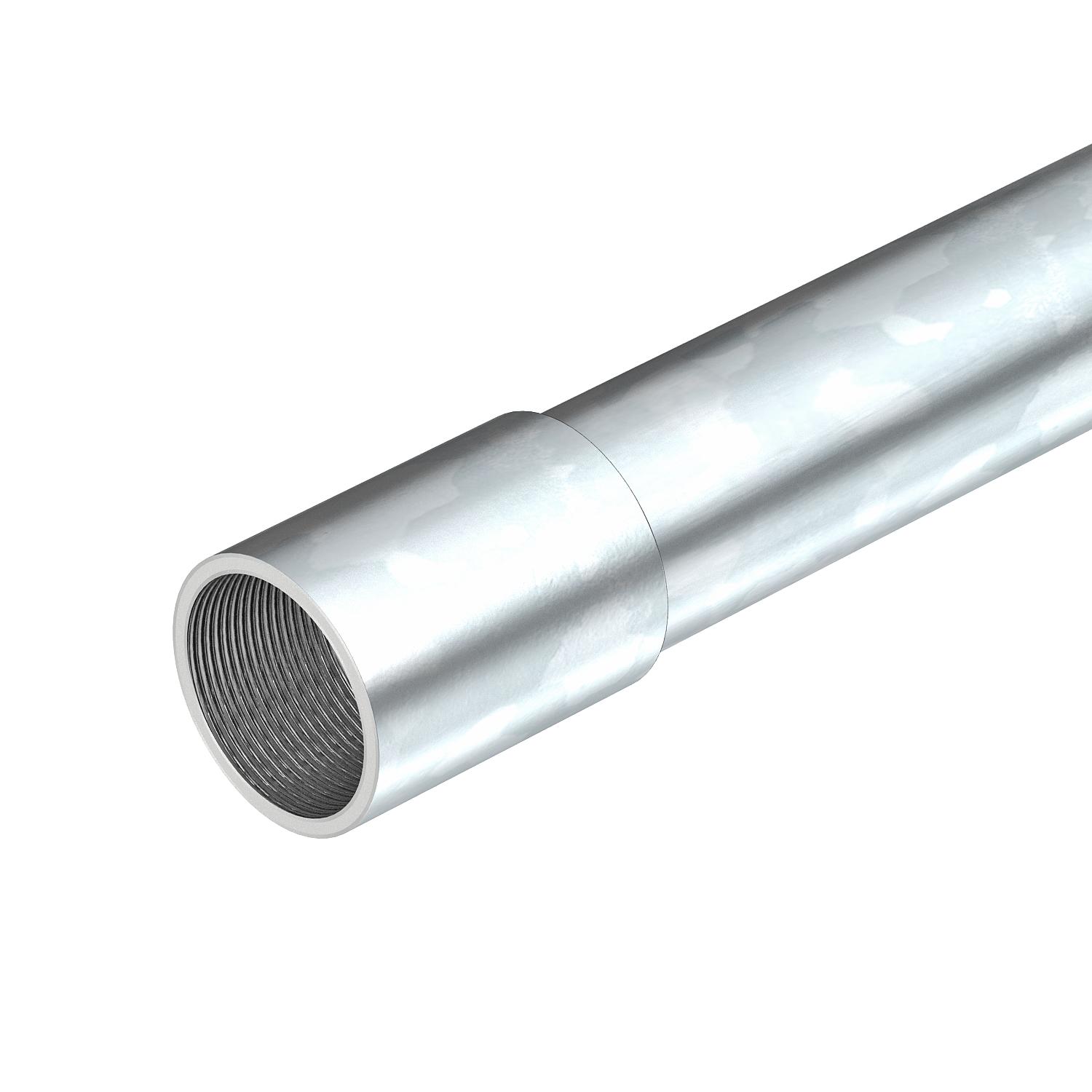

Galvanisch verzinkte stalen buis, met schroefdraad

Art.nr. 2046867 | EAN 4012195924913

3000 mm
Productbeschrijving
Productbeschrijving
Installatiebuis conform NEN-EN-IEC 61386-1, met schroefdraaduiteinden conform NEN-EN-IEC 60423, voor de mechanische bescherming van kabels en leidingen.

Met braamvrije binnenwand. Corrosiebeschermingsklasse 2 (gemiddeld) Per buis is al een verbindingsmof opgeschroefd.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Schroefdraad metrisch
  • Beschermingsgraad IP40
  • Functiebehoudklasse E30
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Aansluiting 1 installatiebuis Mof
Aansluiting 2 installatiebuis Buitendraad (metrisch)
Afmeting m (mm) M63
Betoninstallatie ja
Buitendiameter 63 mm
Classificatiecode 55571
Dimensie M63x1,7,3000
Hollewandinstallatie ja
Inbouw ja
Installatie ondergronds nee
Installatie op hout ja
Lengte 3000 mm

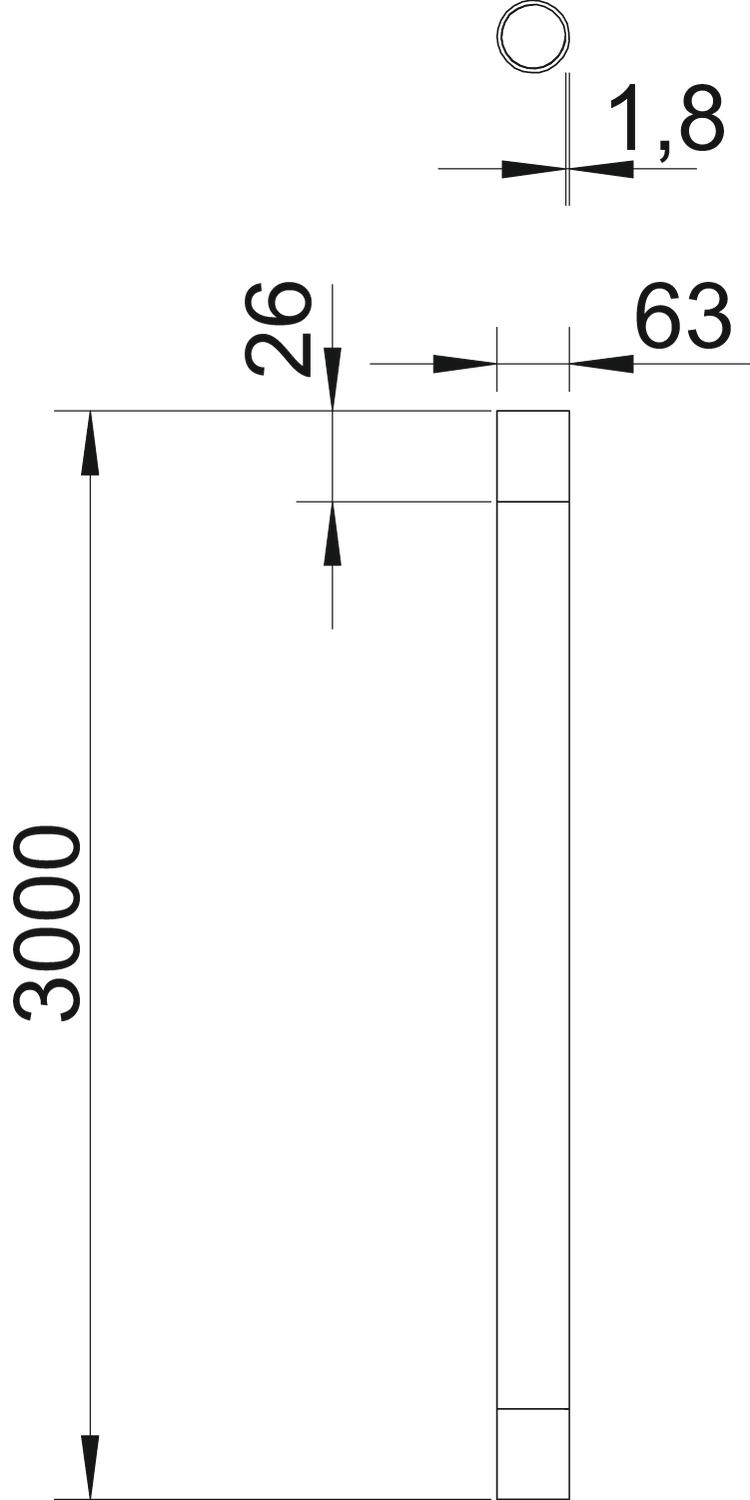

Maat D 63 mm
Maat I 25 mm
Maat L 3000 mm
Maat t 1,7 mm
Machines en intallatie nee
Materiaal Staal
Met mof ja
Montage in de open lucht nee
Ondervloerinstallatie (afwerkvloer) ja
Ondervloerinstallatie (bitumen, heet asfalt) ja
Opbouw ja
Oppervlak galvanisch verzinkt
Oppervlak geborsteld nee
Oppervlak gepolijst nee
Schroefdraad M63x1,5
Temperatuurbereik max. 400 °C
Temperatuurbereik min. -45 °C
Uitvoering buizen Star met schroefdraad
Alle typen

Alle typen

Type Maat D Maat L Maat t Schroefdraad Art.nr. Aantal kl. VKE
SM16W G 16 mm 3000 mm 1,3 mm M16x1,5 2046861
30 m
SM20W G 20 mm 3000 mm 1,5 mm M20x1,5 2046862
30 m
SM25W G 25 mm 3000 mm 1,5 mm M25x1,5 2046863
30 m
SM32W G 32 mm 3000 mm 1,5 mm M32x1,5 2046864
21 m
SM40W G 40 mm 3000 mm 1,5 mm M40x1,5 2046865
15 m
SM50W G 50 mm 3000 mm 1,5 mm M50x1,5 2046866
15 m
SM63W G 63 mm 3000 mm 1,7 mm M63x1,5 2046867
9 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE

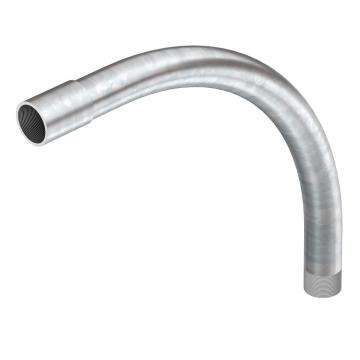

Galvanisch verzinkte stalen bocht, met schroefdraad Galvanisch verzinkte stalen bocht, met schroefdraad SBNM63 G 2046784
3 Stuks

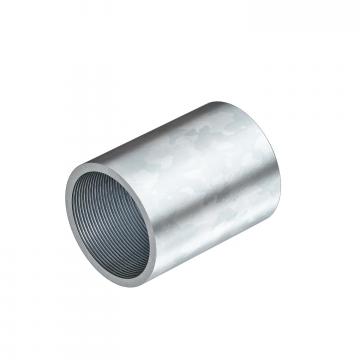

Galvanisch verzinkte stalen mof, met schroefdraad Galvanisch verzinkte stalen mof, met schroefdraad SVM63W G 2046881
5 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE

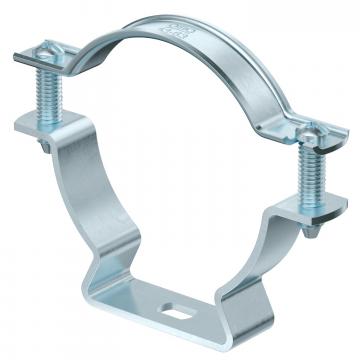

Afstandsklem 733 G Afstandsklem 733 G ASL 733 63 G 1362788
20 Stuks

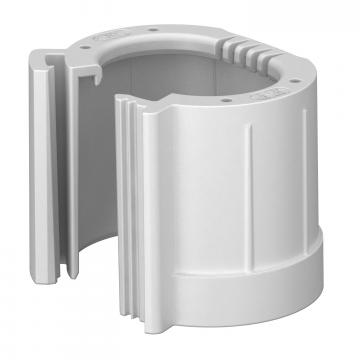

Buiseindtule, deelbaar, metrisch, lichtgrijs Buiseindtule, deelbaar, metrisch, lichtgrijs 129 TB M63 2047898
20 Stuks
