Gekartelde sluitring DIN 6798 A4 15 | 8,4 | 2,4 | M8

morepic-1

morepic-2

Gekartelde sluitring DIN 6798 A4

Art.nr. 3404377 | EAN 4012196095513

Art.nr. / Type

Afmeting d min.

Maat d

Afm. h

Schroefdraad

Productbeschrijving

Productbeschrijving

Kartelsluitring volgens DIN 6798, vorm A.

Technische gegevens

Afmetingen

Afm. h	2,4 mm
Afmeting d max.	15 mm
Afmeting d min.	15 mm
Binnendiameter	8,4 mm
Buitendiameter	15 mm
Diameter	15 mm
Dimensie	M8

Hoogte	2,4 mm
Maat d	8,4 mm
Materiaal	Roestvast staal
Oppervlak	blank, nabehandeld
Schroefdraad	M8
Stijfsel	2,4 mm
Uitvoering borgring	open buitenvertanding

Alle typen

Alle typen

Type	Afmeting d min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
SWS M6 A4	11 mm	6,4 mm	2,1 mm	M6	3404372	Stuks	100 Stuks
SWS M8 A4	15 mm	8,4 mm	2,4 mm	M8	3404377	Stuks	100 Stuks
SWS M10 A4	18 mm	10,5 mm	2,7 mm	M10	3404381	Stuks	100 Stuks
SWS M12 A4	20,5 mm	13 mm	3 mm	M12	3404385	Stuks	100 Stuks

Downloads

Specificatieblad SWS M8 A4 / 3404377 , 0.18MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

Productgrafiek SWS M8 A4 / 3404377, 59.47 kB, jpg

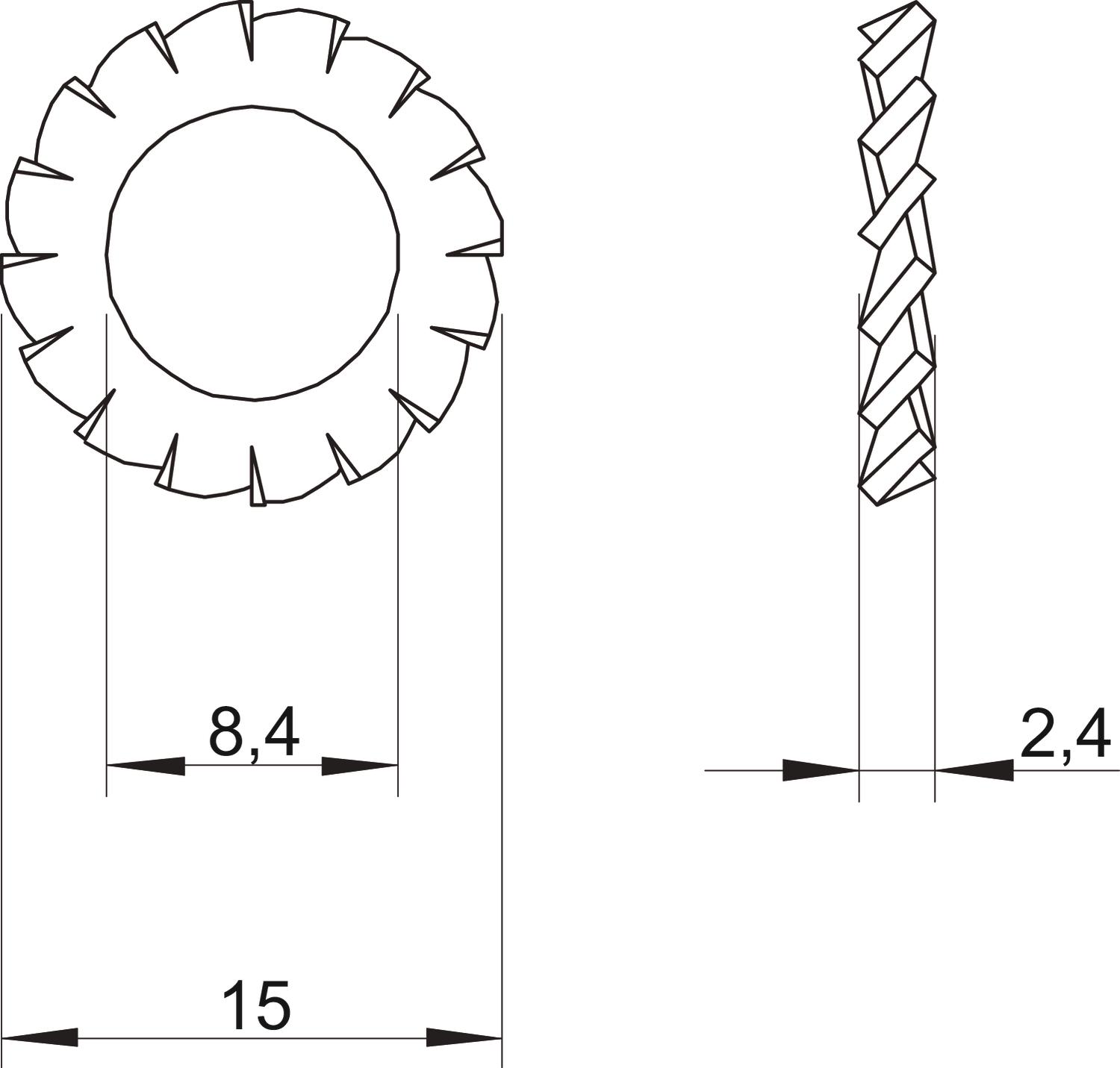

Dimensionale tekening SWS M8 A4 / 3404377, 81.56 kB, jpg
