Gekartelde sluitring DIN 6798 A4 20,5 | 13 | 3 | M12

morepic-1

morepic-2

Gekartelde sluitring DIN 6798 A4

Art.nr. 3404385 | EAN 4012196095537

Art.nr. / Type

Afmeting d min.

Maat d

Afm. h

Schroefdraad

Productbeschrijving

Productbeschrijving

Kartelsluitring volgens DIN 6798, vorm A.

Technische gegevens

Technische gegevens

Binnendiameter	13 mm
Buitendiameter	20,5 mm
Diameter	20,5 mm
Dimensie	M12
Materiaal	Roestvast staal

Oppervlak	blank, nabehandeld
Schroefdraad	M12
Stijfsel	3 mm
Uitvoering borgring	open buitenvertanding

Afmetingen

Afm. h	3 mm
Afmeting d max.	20,5 mm
Afmeting d min.	20,5 mm

Hoogte	3 mm
Maat d	13 mm

Alle typen

Alle typen

Type	Afmeting d min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
SWS M6 A4	11 mm	6,4 mm	2,1 mm	M6	3404372	Stuks	100 Stuks
SWS M8 A4	15 mm	8,4 mm	2,4 mm	M8	3404377	Stuks	100 Stuks
SWS M10 A4	18 mm	10,5 mm	2,7 mm	M10	3404381	Stuks	100 Stuks
SWS M12 A4	20,5 mm	13 mm	3 mm	M12	3404385	Stuks	100 Stuks

Downloads

Specificatieblad SWS M12 A4 / 3404385 , 0.23MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

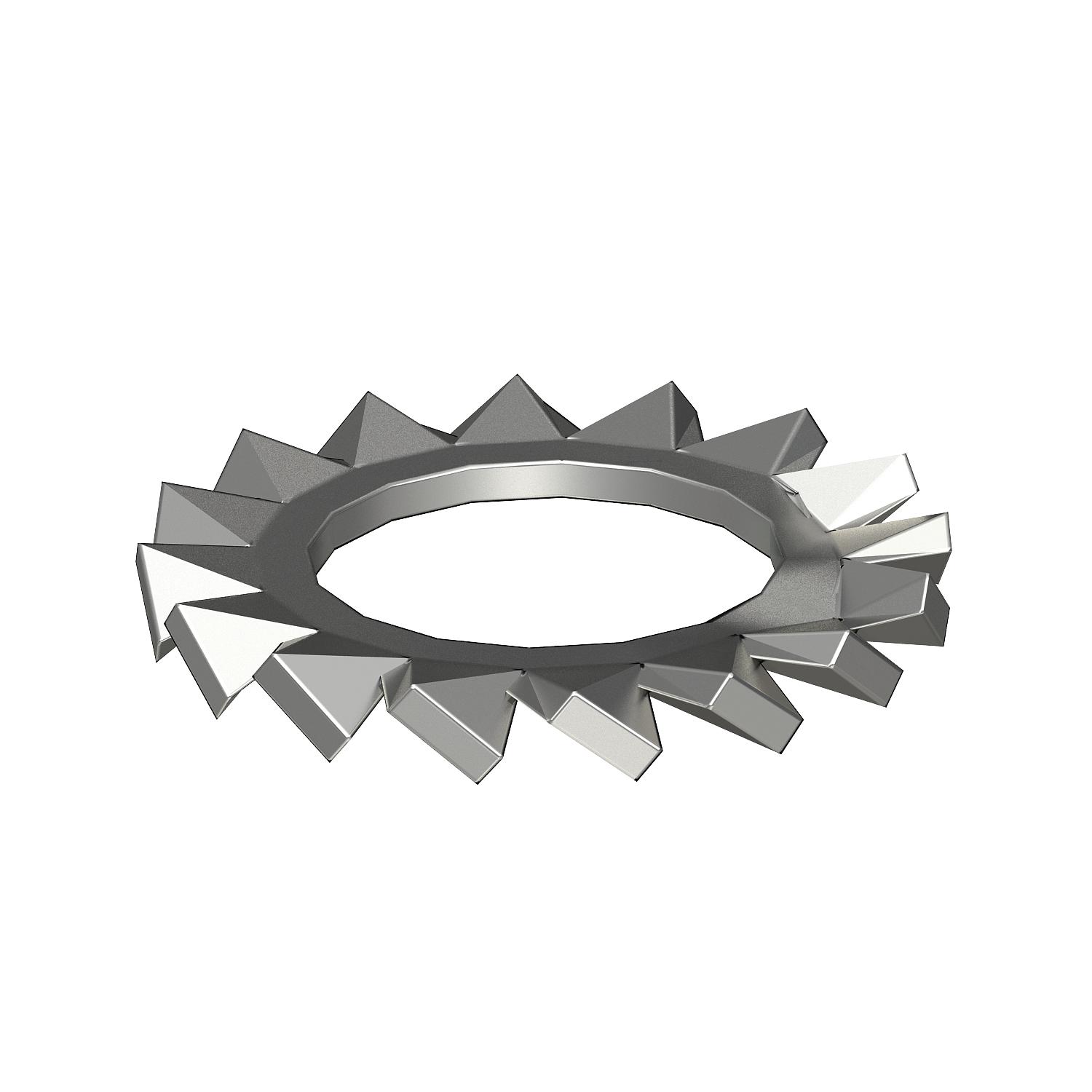

Productgrafiek SWS M12 A4 / 3404385, 71.13 kB, jpg

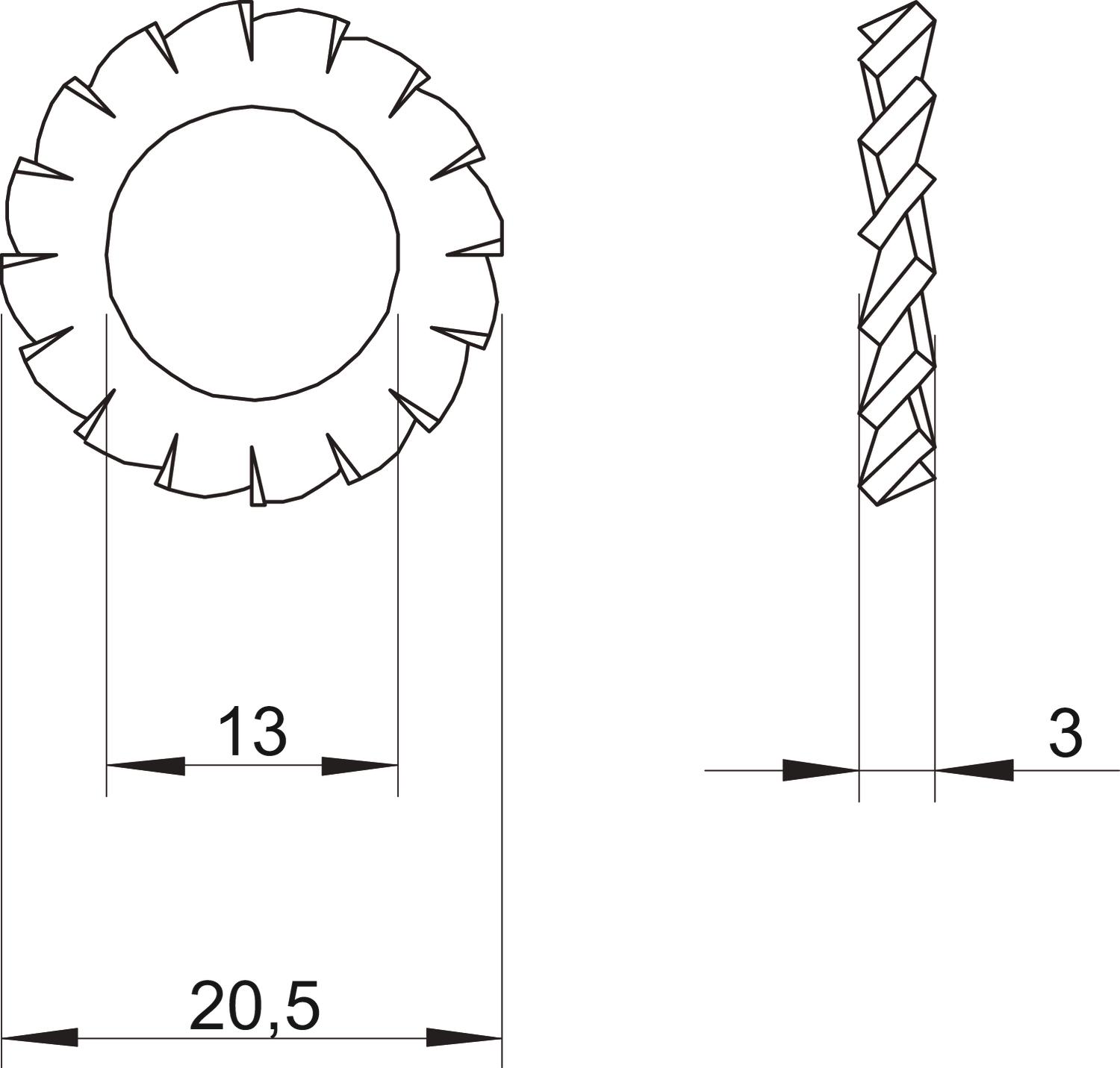

Dimensionale tekening SWS M12 A4 / 3404385, 81.69 kB, jpg

SWS M12 A4 / 3404385
