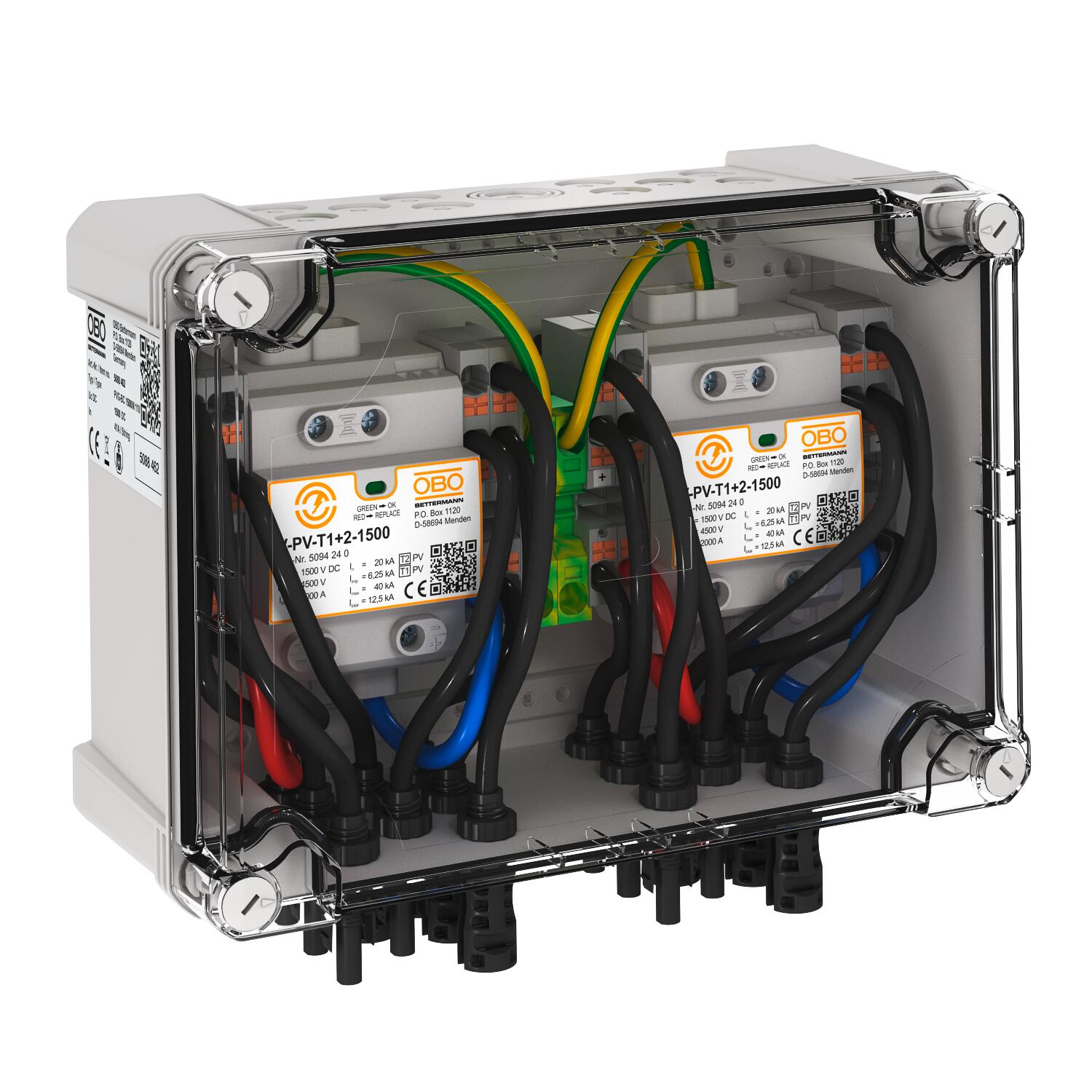

Generator connection box, type 1+2, for 2x 3 string, combination arrester IP67

Generator connection box, type 1+2, for 2x 3 string, combination arrester

Art.nr. 5088462 | EAN 4012197426002

Art.nr. / Type	5088462 / PVG-BC1500M110

Beschermingsgraad	IP67

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Generator connection box, type 1+2, with original MC4-Evo 2 connectors to connect 2x 3 string. For DC protection of the inverter.

• Type 1+2 combination arrester for lightning protection equipotential bonding to EN 62305 (VDE 0185-305)
• Surge protection according to IEC 60364-7-712 (VDE 0100-712)
• Low DC protection level: < 4.5 kV (Uoc max = 1,500 V DC)
• 2 protection devices with three PV string entries each (MC4-Evo 2 connectors) and 1 PV string exit (MC4-Evo 2 connector) pre-installed, up to 57 A DC per terminal
• Polycarbonate housing (IP67, IK08), UV-resistant for the use outside, including cable gland and pressure balance plug

If there is a danger of condensation forming through wind, ice, temperature or sunlight, further measures may be necessary!

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal ingangen	3
Aantal leidinginvoeren	1
Aantal string-ingangen	3
Aderdoorsnede flexibel (soepel) max.	10 AWG
Aderdoorsnede flexibel (soepel) max.	6 mm²
Aderdoorsnede flexibel (soepel) min.	21 AWG
Aderdoorsnede flexibel (soepel) min.	0,5 mm²
Anschlussart Generatoranschlusskasten	MC4-Evo 2
Bedrijfstemperatuur max.	60 °C
Bedrijfstemperatuur min.	-25 °C
Beschermingsgraad	IP67
Beschermingsgraad IK-code	IK08
Bliksempiekstroom (10/350 μs)	7 kA
Breedte	286 mm
Diepe	125 mm
Dimensie	1500V DC
Doorsnede geleider vast (een-/meeraderig) max.	10 mm²
Doorsnede geleider vast (een-/meeraderig) max.	8 AWG
Doorsnede geleider vast (een-/meeraderig) min.	0,5 mm²
Doorsnede geleider vast (een-/meeraderig) min.	21 AWG
Entries per MPPT	3
Exits per MPPT	1
Hoogte	202 mm

Kabeltype voor overspanningsbeveiligingsapparaten	Energiekabel DC (PV)
LPZ	0→2
Materiaal behuizing	PC
max. Ingangsspanning DC	1500 V
max. ingangsstroom per string	57 A
max. Uitgangsstroom	57 A
Maximale afleidstootstroom (8/20 μs)	50 kA
Maximale continuspanning DC	1500 V
Monitoring-functie	nee
Montagetype	voorgemonteerd in kast
Netvorm	DC
Netvorm DC	ja
Nominale afleidstootstroom (8/20 μs)	30 kA
Number of MPPTs	2
Signalering op het apparaat	optisch
Soort invoer	Schroefverbinding
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD volgens EN 61643-11	Type 1 + 2
Temperatuurbereik max.	65 °C
Temperatuurbereik min.	-25 °C
Testklasse type 1	ja
Testklasse type 2	ja
Testklasse type 3	nee
Voorzien van scheidingsschakelaar belasting	nee
