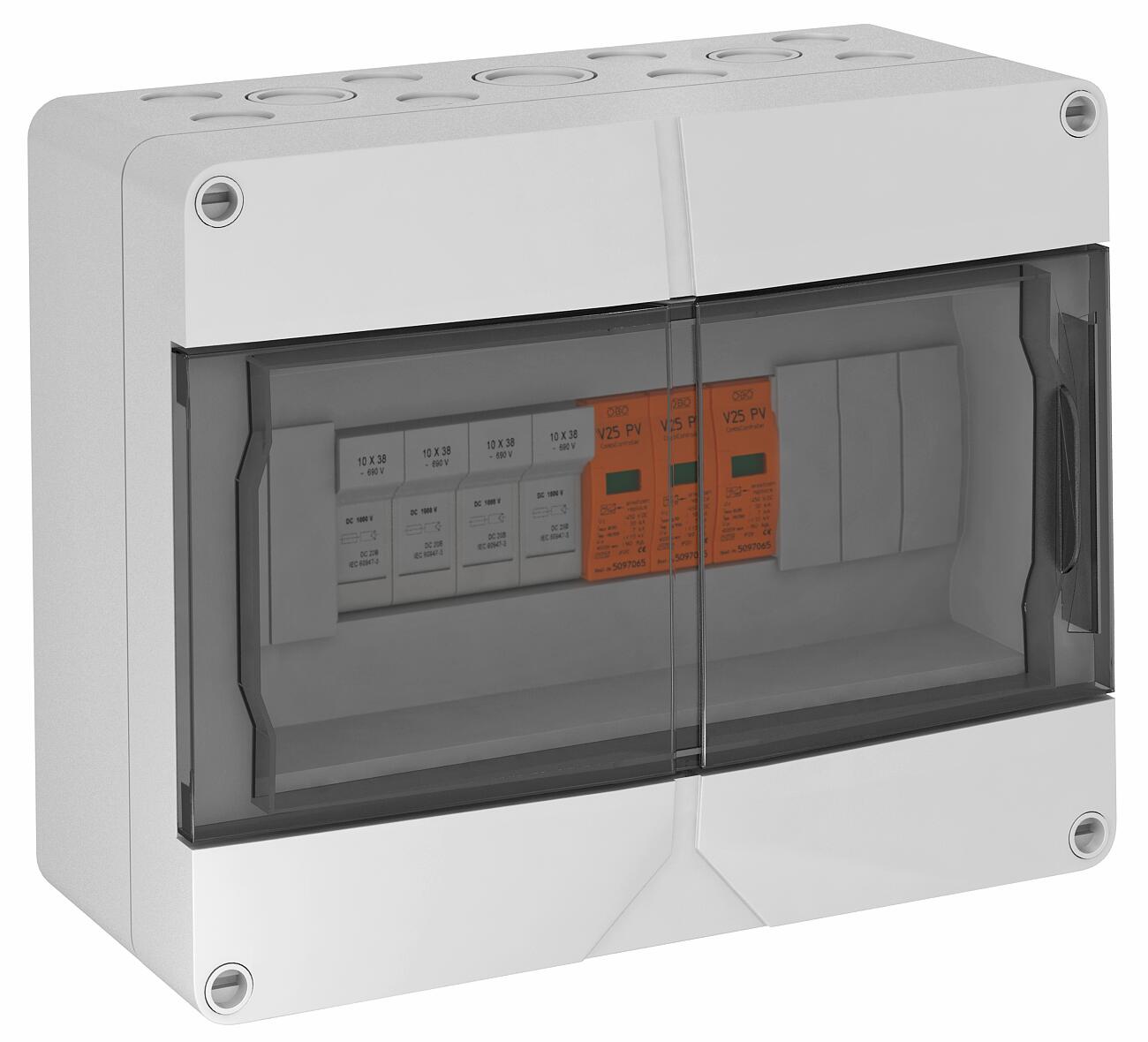

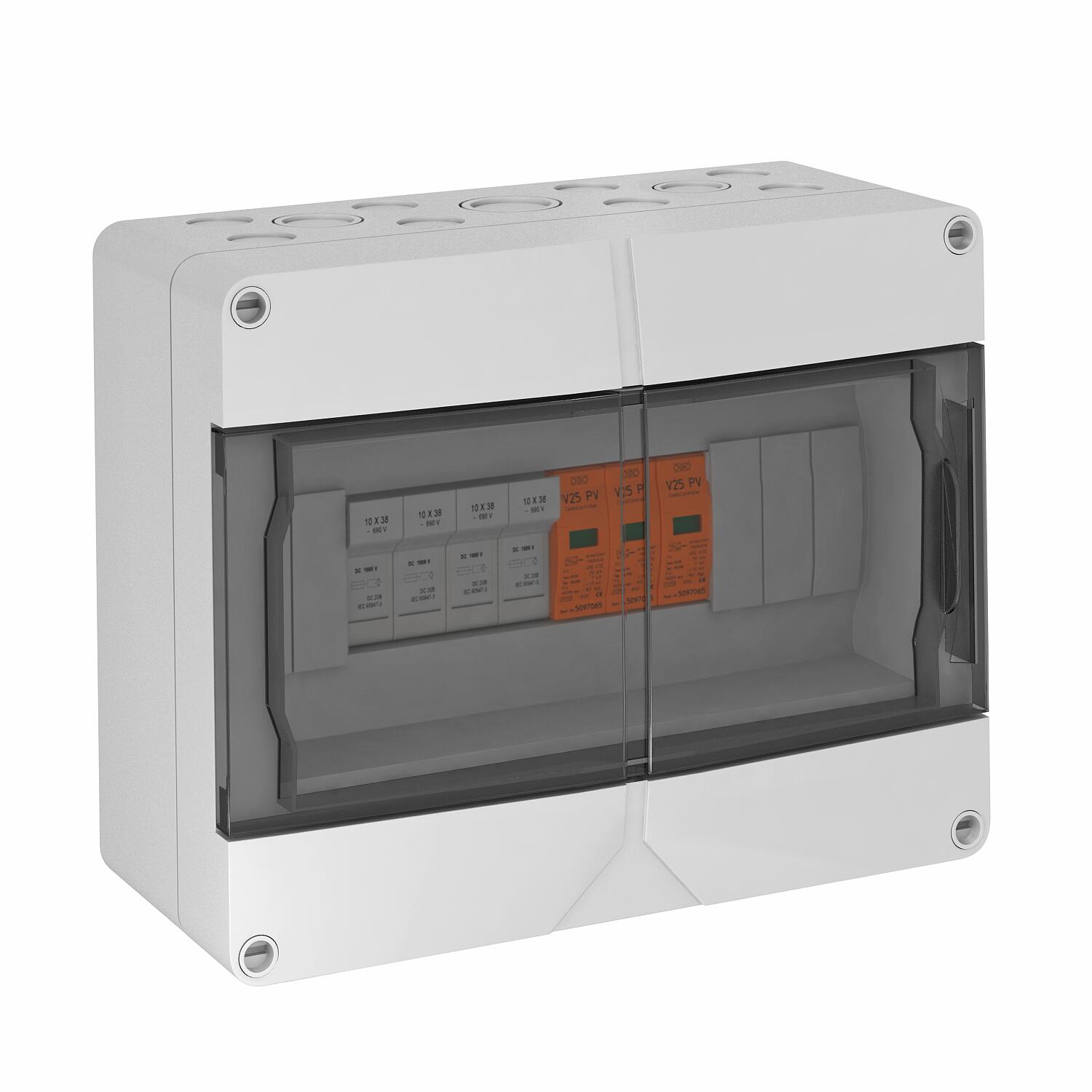

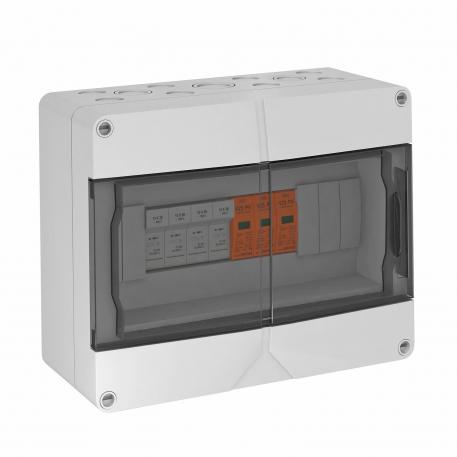

Generatoraansluitdoos type 1 + 2 met 4 zekeringhouders, voor 4 x 1 string
Art.nr. 5088640 | EAN 4012196422654
- Productbeschrijving
-
Productbeschrijving
Systeemoplossing met PV-zekeringen (niet gemonteerd) voor fotovoltaische omvormer met 1 MPP-tracker

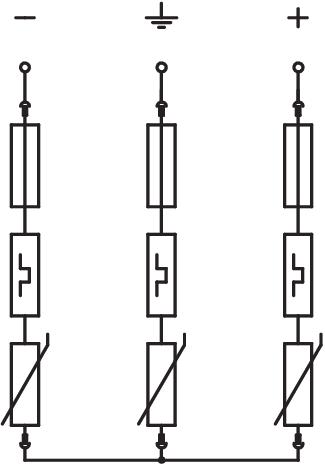

• Storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 3,0 kV (Uoc max = 900V DC met V25-B+C/0-450PV)
• (+) pool via 4 PV-zekeringen 10x38 mm (niet gemonteerd), 900 V DC beveiligd
• 4 (-) polen via klemmen tot 6 mm² n de behuizing parallel geschakeld, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP65), UV-bestendig voor buitentoepassing inclusief set kabelwartels
Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aantal ingangen 4 Aantal leidinginvoeren 16 Aantal string-ingangen 4 Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP65 Beschermingsgraad IK-code IK07 Bliksempiekstroom (10/350 μs) 7 kA Diepe 122 mm Dimensie 900V DC Doorsnede geleider vast (een-/meeraderig) max. 6 mm² Entries per MPPT 4 Exits per MPPT 4 Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel DC (PV) Kleur lichtgrijs; RAL 7035 LPZ 1→2 Materiaal behuizing PC max. Ingangsspanning DC 900 V max. ingangsstroom per string 30 A max. Uitgangsstroom 30 A Maximale afleidstootstroom (8/20 μs) 50 kA Maximale continuspanning DC 900 Monitoring-functie nee Montagetype voorgemonteerd in kast Netvorm DC Netvorm DC ja Netvorm IT nee Netvorm overig nee Netvorm TN nee Netvorm TN-C nee Netvorm TN-C-S nee Netvorm TN-S nee Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 30 kA Number of MPPTs 1 Signalering op het apparaat optisch Soort invoer Schroefverbinding SPD conform NEN-EN-IEC 61643-1 klasse II SPD volgens EN 61643-11 Type 1 + 2 Temperatuurbereik max. 40 °C Temperatuurbereik min. -25 °C Testklasse type 1 ja Testklasse type 2 ja Testklasse type 3 nee Uitvoering Type 1+2 in behuizing met zekeringhouder (niet gemonteerd) Voorzien van scheidingsschakelaar belasting nee Afmetingen

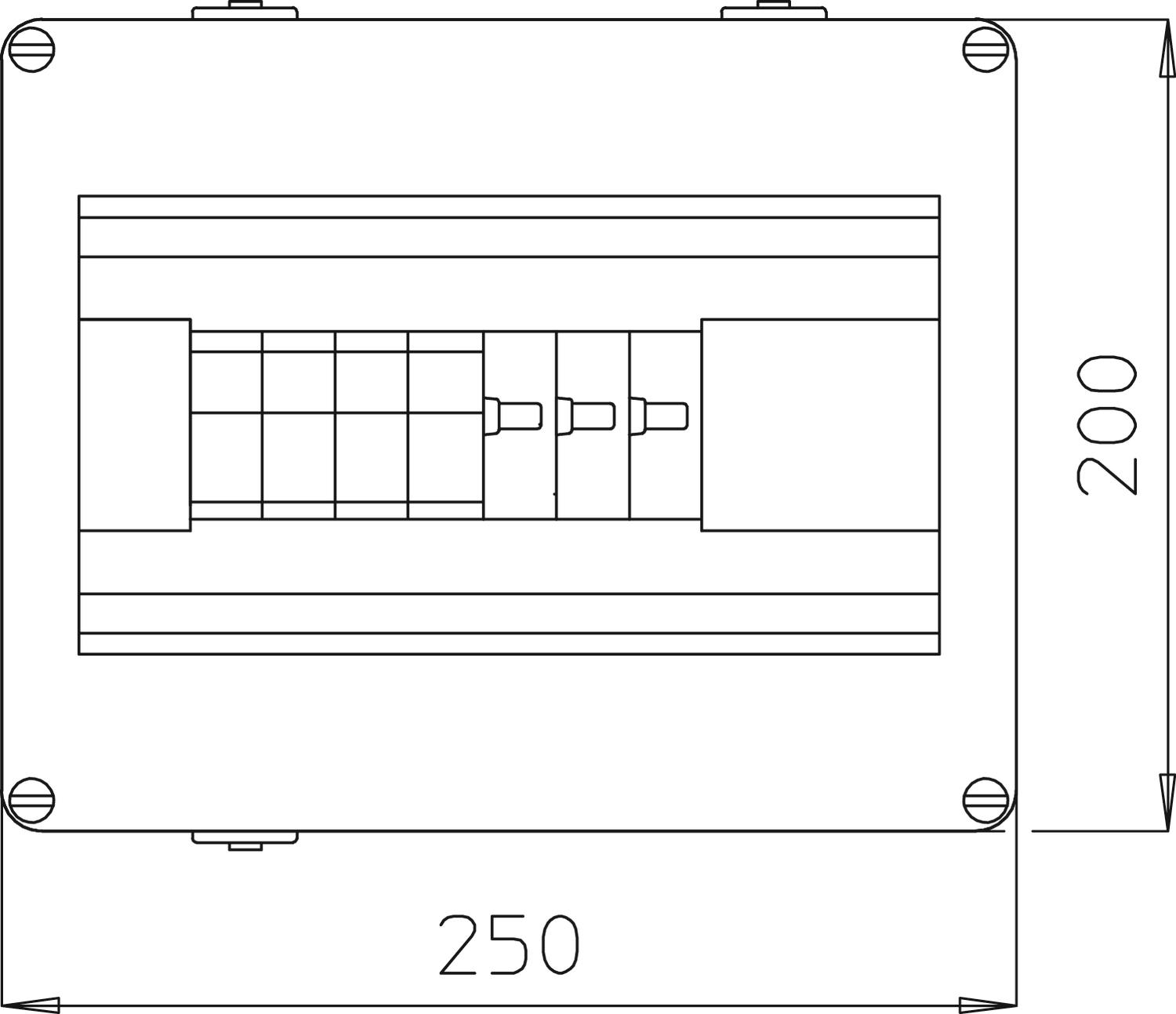

Breedte 250 mm Hoogte 200 mm Aansluitmogelijkheden
Anschlussart Generatoranschlusskasten Tension spring terminal Doorsnede geleider vast (een-/meeraderig) min. 0,5 mm² - Alle typen
