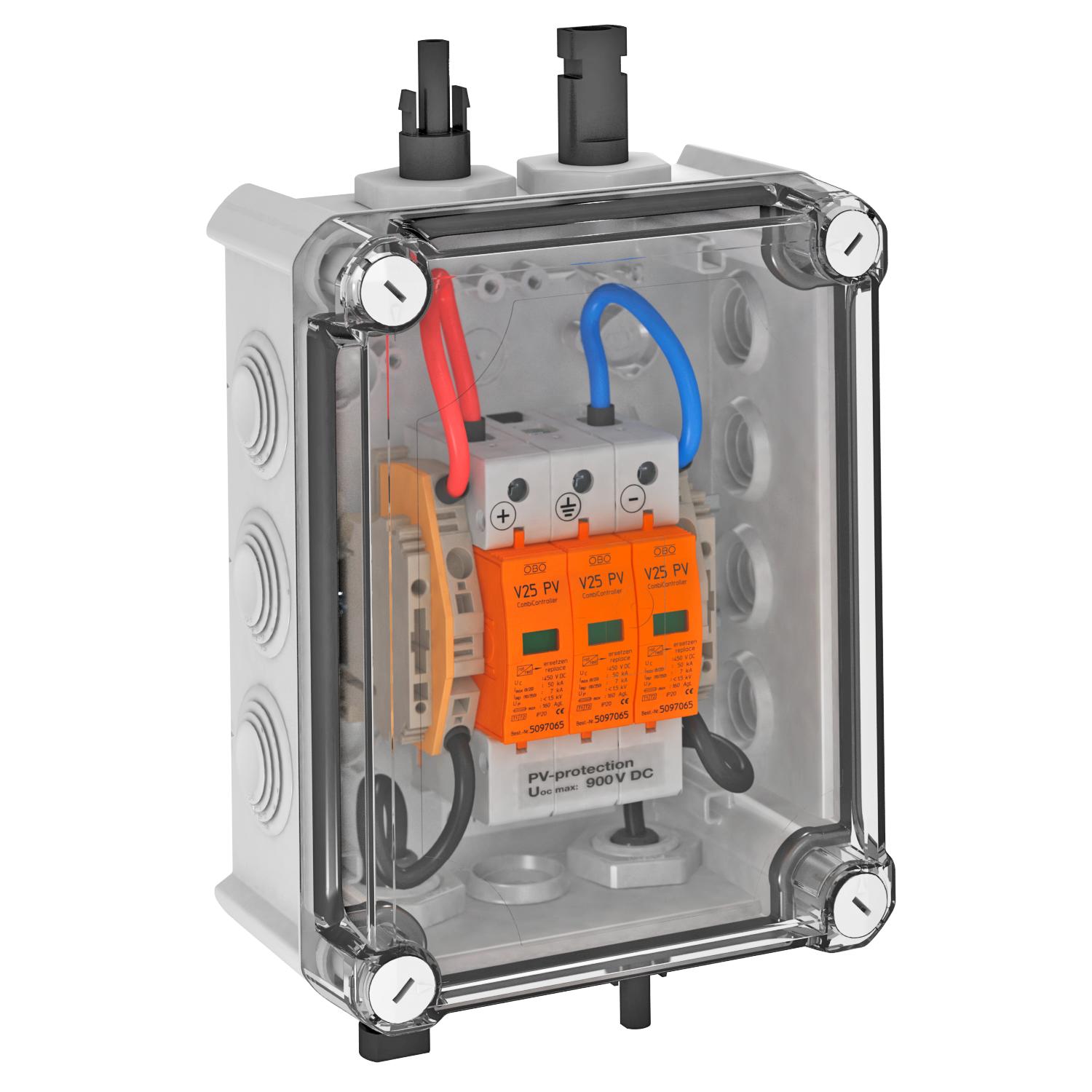

Generatoraansluitdoos type 1+2 met MC4-stekker voor 1 x 1 string
Art.nr. 5088564 | EAN 4012196440573
- Productbeschrijving
-
Productbeschrijving
Systeemoplossing type 1+2 met MC4-stekker voor fotovoltaische omvormer met 1 MPP-tracker
• Varistor-afleider, opsteekbaar met scheidingsinrichting en storingsbestendige Y-schakeling conform NPR-CLC/TS 50539-12
• Type 1+2 combi-afleider voor bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Lager DC-beveiligingsniveau: < 3,0 kV (Uoc max = 900 V DC met V25-B+C/0-450PV)
• Een PV-circuitingang (MC4-stekkers) op een MPP-WR-ingang, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP66), UV-bestendig voor buitentoepassing
Voor DC-beveiliging van de omvormer van PV-installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aantal ingangen 1 Aantal leidinginvoeren 4 Aantal polen 3 Aantal string-ingangen 1 Aderdoorsnede flexibel (soepel) min. 25 mm² Afstandssignalisatie nee Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP66 Beschermingsgraad IK-code IK05 Bliksempiekstroom (10/350 μs) 7 kA Diepe 9 mm Dimensie 900V DC Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Entries per MPPT 1 Exits per MPPT 1 Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel DC (PV) Kleur lichtgrijs; RAL 7035 LPZ 0→2 Materiaal behuizing PC max. Ingangsspanning DC 900 V max. ingangsstroom per string 30 A max. PV-spanning 900 V max. Uitgangsstroom 30 A Maximale afleidstootstroom (8/20 μs) 50 kA Maximale continuspanning DC 900 Monitoring-functie nee Montagetype voorgemonteerd in kast Netvorm DC Netvorm DC ja Netvorm IT nee Netvorm overig nee Netvorm TN nee Netvorm TN-C nee Netvorm TN-C-S nee Netvorm TN-S nee Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 30 kA Nominale afleidstootstroom (8/20 μs) [L-N] 30 kA Number of MPPTs 1 Signalering op het apparaat optisch Soort invoer MC4 SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Temperatuurbereik max. 60 °C Temperatuurbereik min. -5 °C Testklasse type 1 ja Testklasse type 2 ja Testklasse type 3 nee Uitblazend nee Uitvoering Voor een MPP en met MC4 aansluiting Voorzien van scheidingsschakelaar belasting nee Afmetingen
Breedte 190 mm Hoogte 150 mm Aansluitmogelijkheden
Afleidstroom (8/20 µs) [totaal] 60 kA Anschlussart Generatoranschlusskasten MC4 - Alle typen
