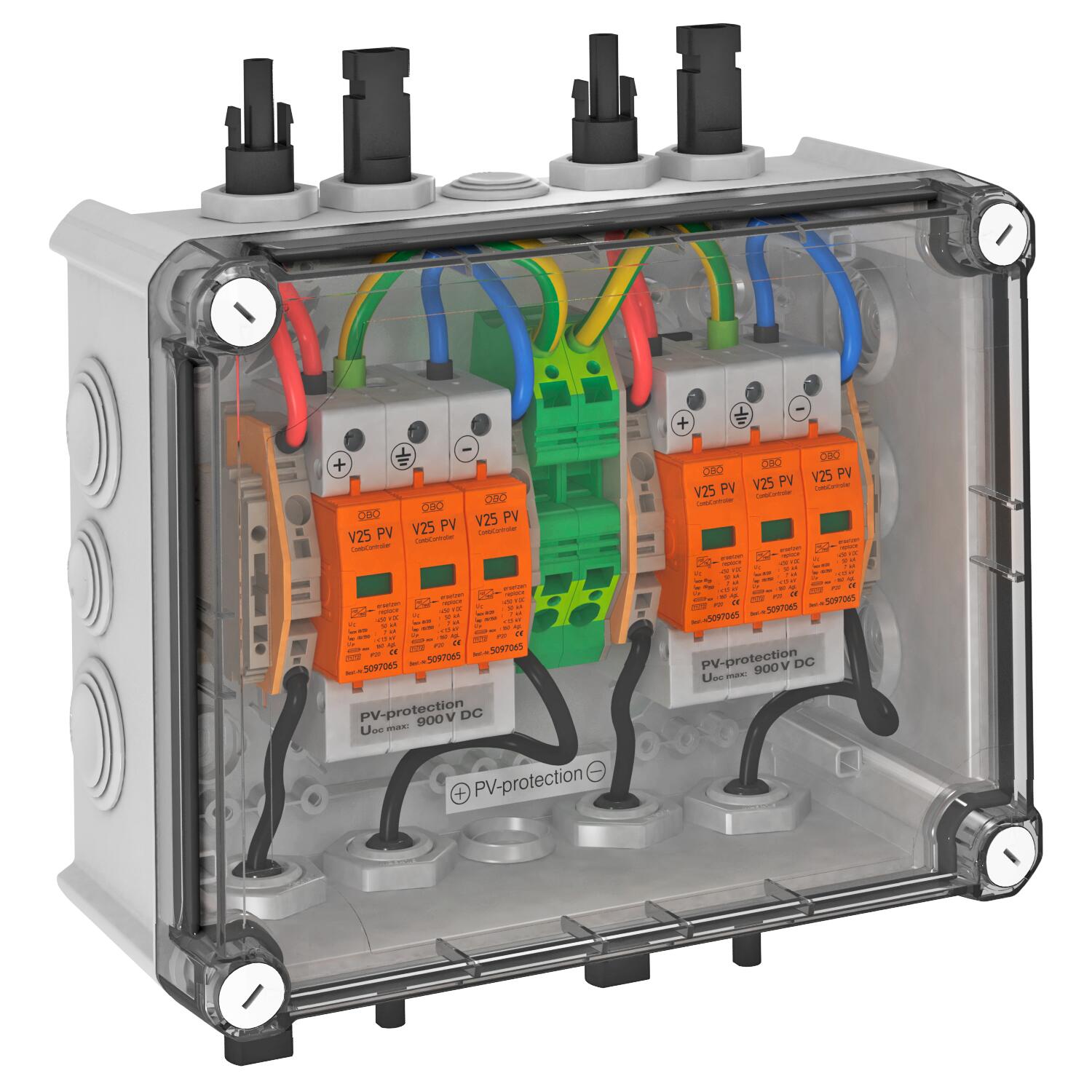

Generatoraansluitdoos type 1+2 met MC4-stekker voor 2 x 1 string
Art.nr. 5088565 | EAN 4012196440580
- Productbeschrijving
-
ProductbeschrijvingSysteemoplossing type 1+2 met MC4-stekker voor fotovoltaische omvormer met 2 separate MPP-trackers

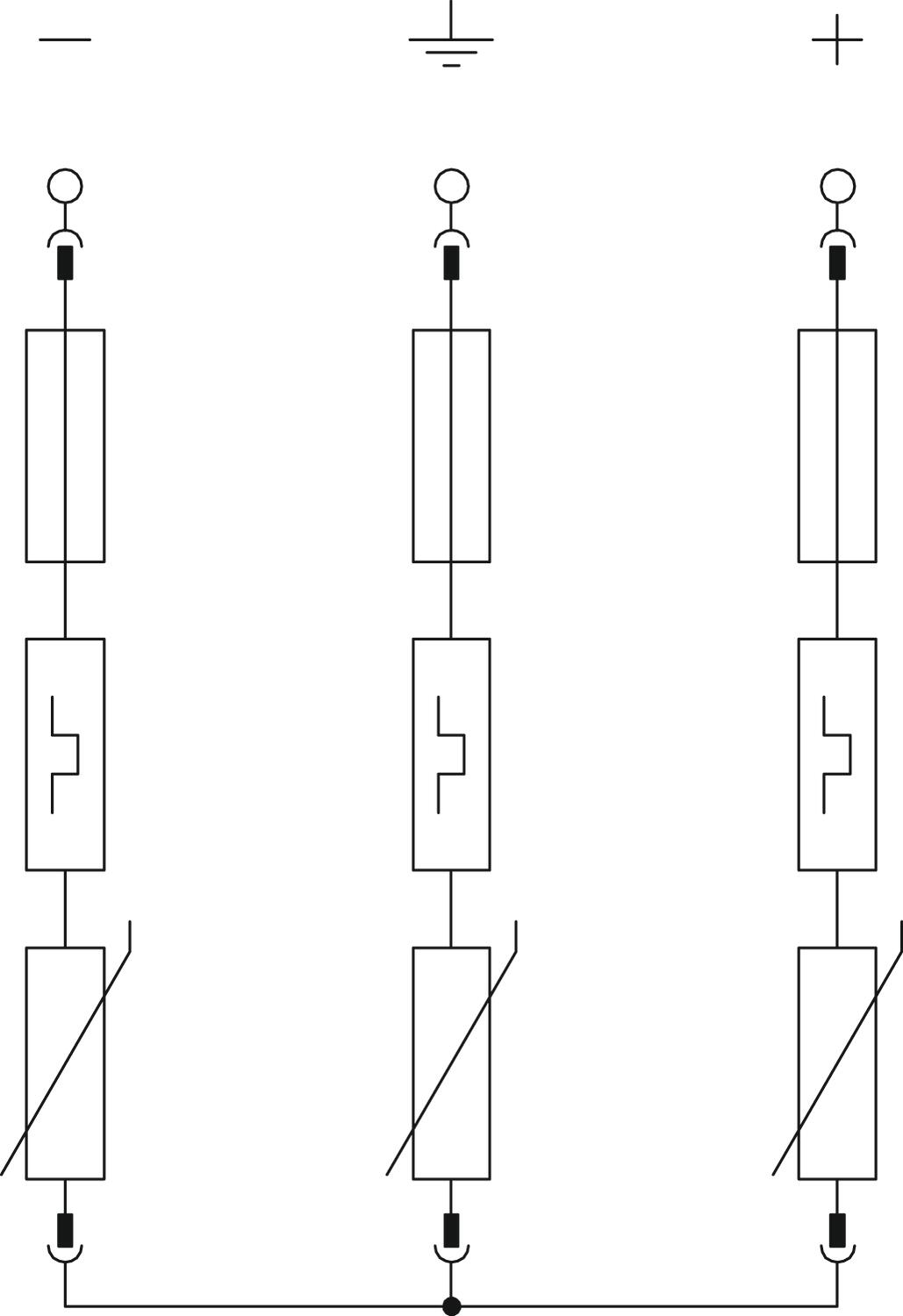

• Varistor-afleider, opsteekbaar met scheidingsinrichting en storingsbestendige Y-schakeling conform NPR-CLC/TS 50539-12
• Type 1+2 combi-afleider voor bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Lager DC-beveiligingsniveau: < 3,0 kV (Uoc max = 900 V DC met V25-B+C/0-450PV)
• Een PV-circuitingang (MC4-stekkers) op een MPP-WR-ingang, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP66), UV-bestendig voor buitentoepassing.
Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
-
- Technische gegevens
-
Technische gegevens

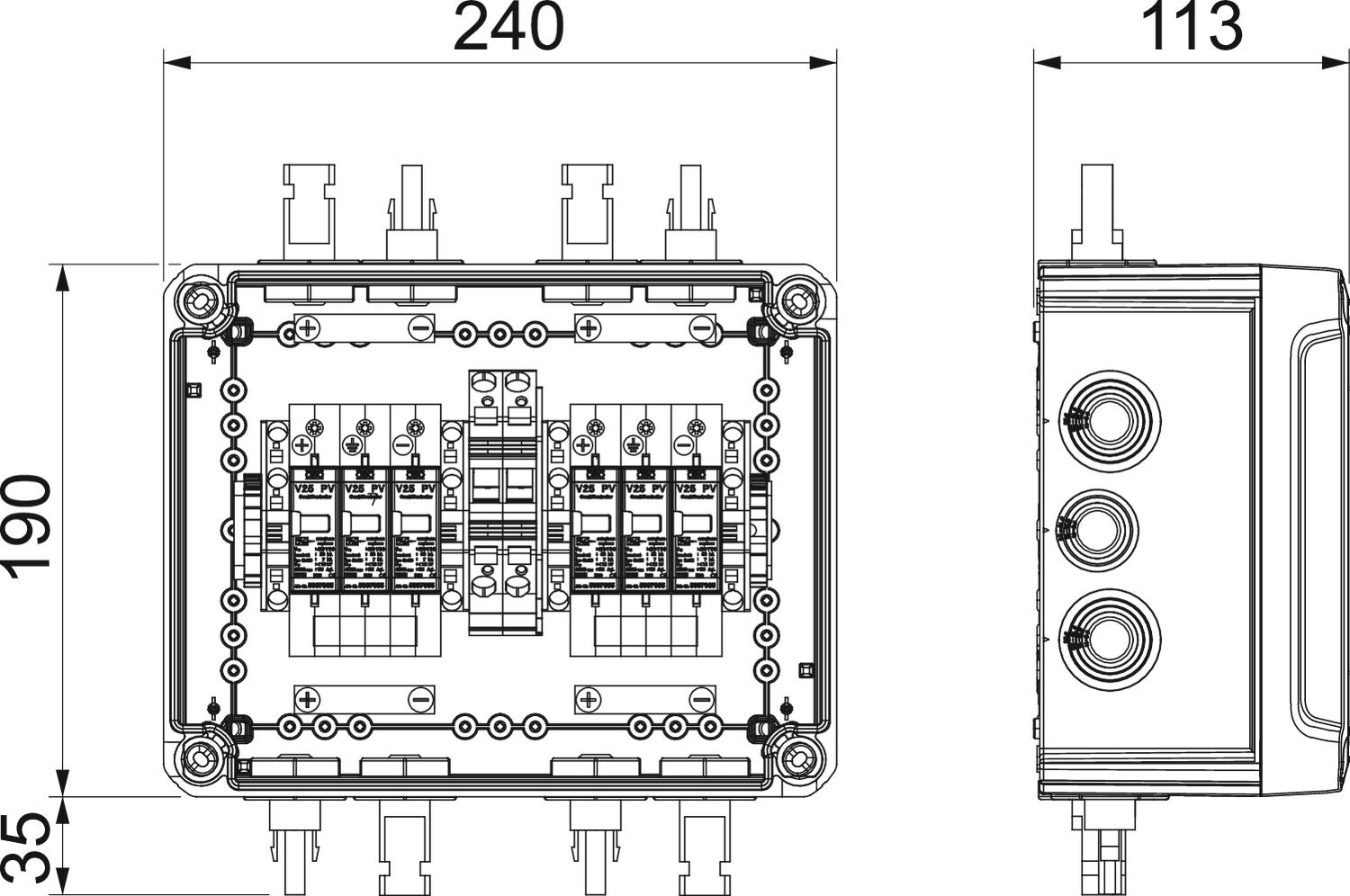

Aanspreektijd <25 ns Aantal ingangen 1 Aantal leidinginvoeren 8 Aantal polen 3 Aantal string-ingangen 1 Aderdoorsnede flexibel (soepel) min. 25 mm² Afleidstroom (8/20 µs) [totaal] 60 kA Afstandssignalisatie nee Anschlussart Generatoranschlusskasten MC4 Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP66 Beschermingsgraad IK-code IK05 Bliksempiekstroom (10/350 μs) 7 kA Breedte 240 mm Diepe 113 mm Dimensie 900V DC Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Entries per MPPT 1 Exits per MPPT 1 Hoogte 190 mm Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel DC (PV) Kleur lichtgrijs; RAL 7035 LPZ 0→2 Materiaal behuizing PC max. Ingangsspanning DC 900 V max. ingangsstroom per string 30 A max. PV-spanning 900 V max. Uitgangsstroom 30 A Maximale afleidstootstroom (8/20 μs) 50 kA Maximale continuspanning DC 900 V Monitoring-functie nee Montagetype voorgemonteerd in kast Netvorm DC Netvorm DC ja Netvorm IT nee Netvorm overig nee Netvorm TN nee Netvorm TN-C nee Netvorm TN-C-S nee Netvorm TN-S nee Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 30 kA Nominale afleidstootstroom (8/20 μs) [L-N] 30 kA Number of MPPTs 2 Signalering op het apparaat optisch Soort invoer MC4 SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Temperatuurbereik max. 60 °C Temperatuurbereik min. -5 °C Testklasse type 1 ja Testklasse type 2 ja Testklasse type 3 nee Uitblazend nee Uitvoering Voor twee MPP en met MC4 aansluiting Voorzien van scheidingsschakelaar belasting nee - Alle typen
- Downloads
-
Specificatieblad VG-BC900S11 / 5088565 , 0.40MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring VG-BC900S11 / 5088565 , 0.18MB , pdfGoedkeuring VDE-rapport V20-PH , 0.05MB , pdfGoedkeuring DEKRA testprotocol V20-PH , 0.08MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdf
