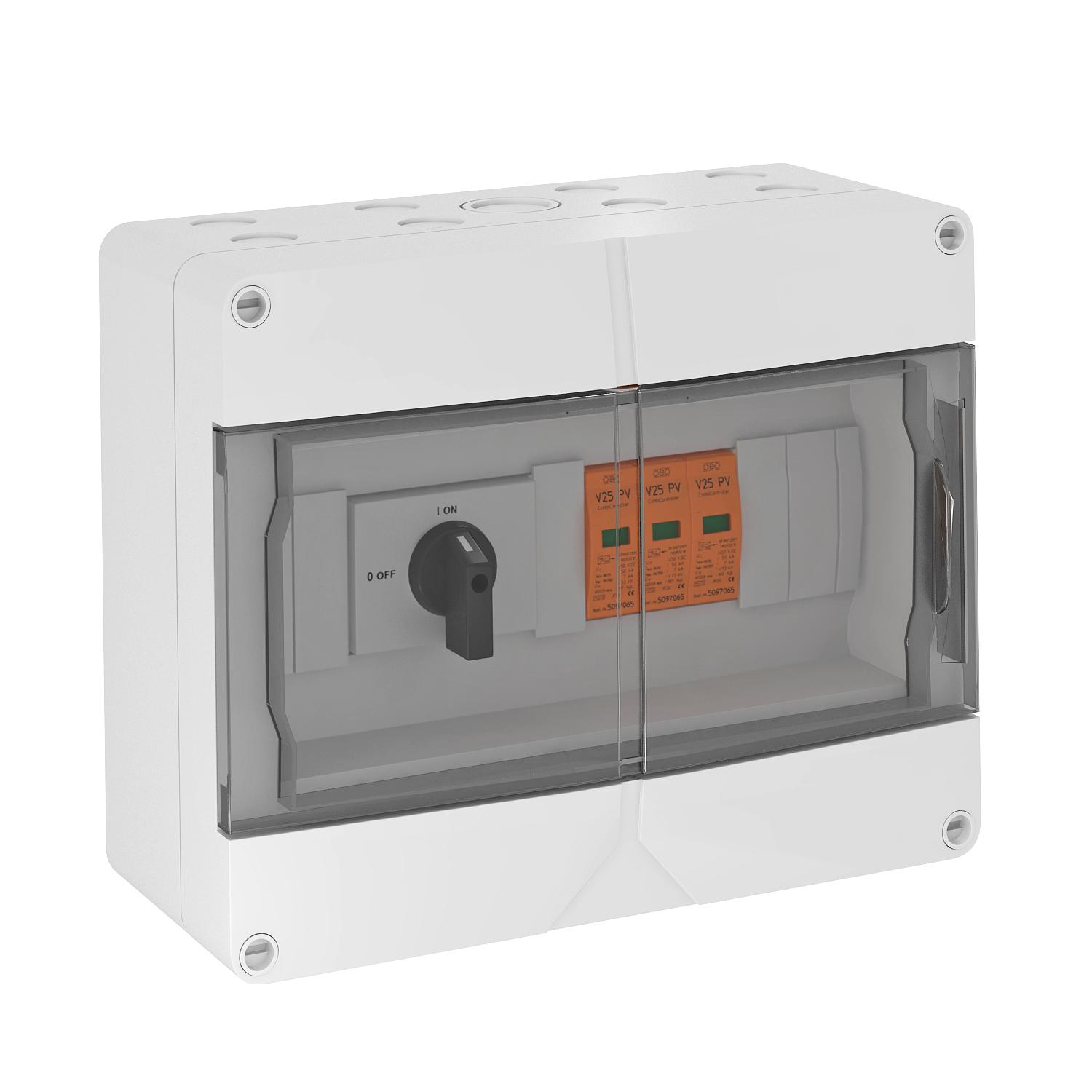

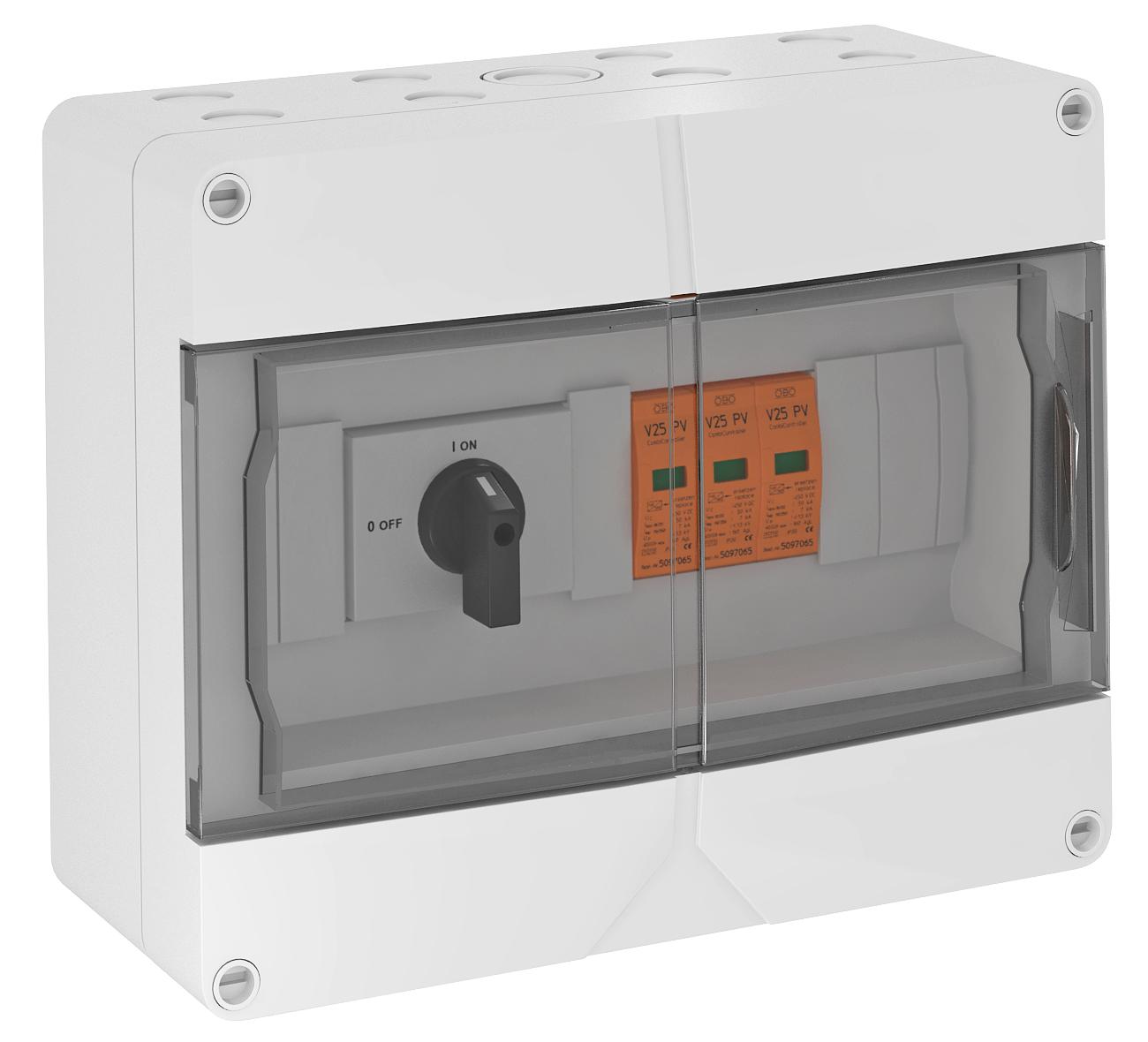

Generatoraansluitdoos type 1+2 tot 900 V DC met scheidingsschakelaar (32 A) voor 1 x 1 string
Art.nr. 5088635 | EAN 4012195981176
- Productbeschrijving
-
Productbeschrijving
Systeemoplossing met scheidingsschakelaar voor fotovoltaische omvormer met 1 MPP-tracker

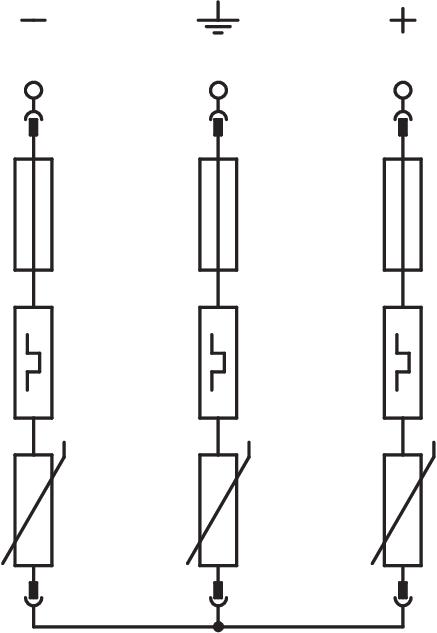

• Varistor-afleider, insteekbaar met scheidingsinrichting en storingsbestendige Y-schakeling conform EN 50539-12
• Lager DC-beveiligingsniveau: < 3,0 kV (Uoc max = 900V DC met V25-B+C/0-450PV)
• Scheidingsschakelaar (1000 V, 32 A) voor veilige uitschakeling van de DC-circuitkabel
• Per beveiligingsapparaat is 1 klem tot 6 mm² al in de behuizing voorgeïnstalleerd, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP65), UV-bestendig voor buitentoepassing inclusief set kabelwartels
Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aantal ingangen 1 Aantal leidinginvoeren 16 Aantal string-ingangen 1 Afstandssignalisatie nee Anschlussart Generatoranschlusskasten Tension spring terminal Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP65 Beschermingsgraad IK-code IK07 Bliksempiekstroom (10/350 μs) 7 kA Breedte 250 mm Diepe 122 mm Dimensie 900V DC Doorsnede geleider vast (een-/meeraderig) max. 6 mm² Doorsnede geleider vast (een-/meeraderig) min. 0,5 mm² Entries per MPPT 1 Exits per MPPT 1 Hoogte 200 mm Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel DC (PV) Kleur lichtgrijs; RAL 7035 LPZ 0→2 Materiaal behuizing PC max. Ingangsspanning DC 900 V max. ingangsstroom per string 30 A Max. netzijdige overstroombeveiliging 160 max. Uitgangsstroom 30 A Maximale afleidstootstroom (8/20 μs) 50 kA Maximale continuspanning DC 900 V Maximale voorverzekering 160 A Monitoring-functie nee Montagetype voorgemonteerd in kast Netvorm DC Netvorm DC ja Netvorm IT nee Netvorm overig nee Netvorm TN nee Netvorm TN-C nee Netvorm TN-C-S nee Netvorm TN-S nee Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 30 kA Number of MPPTs 1 Signalering op het apparaat optisch Soort invoer Schroefverbinding SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Temperatuurbereik max. 40 °C Temperatuurbereik min. -25 °C Testklasse type 1 ja Testklasse type 2 ja Testklasse type 3 nee Uitblazend nee Uitvoering Type 1+2 en Benedikt LS32-SMA-A4 DC-isolator Voorzien van scheidingsschakelaar belasting ja - Alle typen
