Generatoraansluitdoos type 1 + 2 voor 2 x 2 strings
Art.nr. 5088440 | EAN 4012197364984
- Productbeschrijving
-
Productbeschrijving

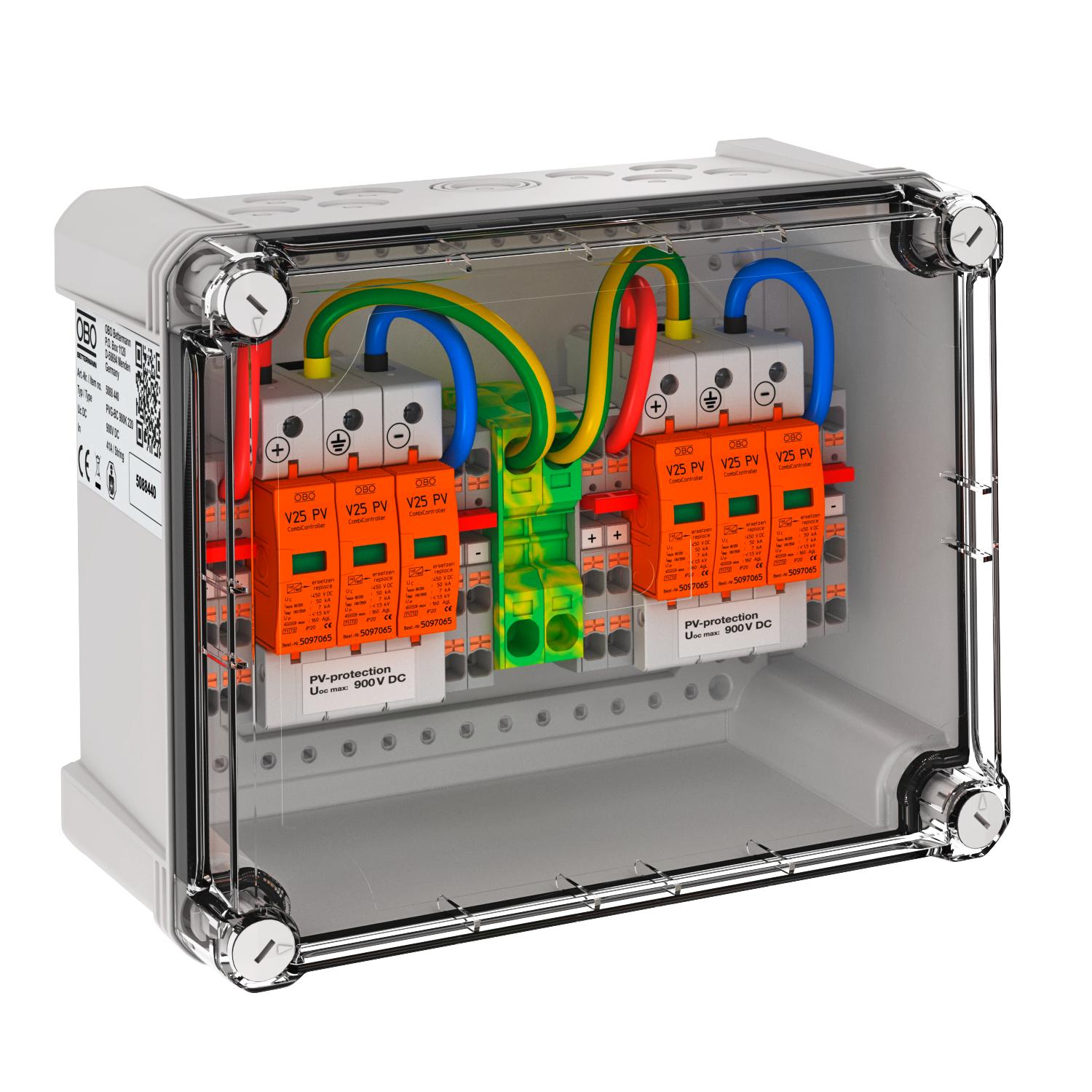

Generatoraansluitdoos type 1 + 2 voor fotovoltaica-installaties voor aansluiting van 2 x 2 strings Voor DC-beveiligen van de omvormer
• Varistor-afleider, opsteekbaar, met scheidingsinrichting en storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 3,0 kV (Uoc max = 900 V DC)
• 2 beveiligingsapparaten met elk 5 Push-In klemmen tot 6 mm² al in de behuizing voorgeïnstalleerd, tot 41 A DC per klem
• Polycarbonaat behuizing (IP67), UV-bestendig voor buitentoepassing inclusief set kabelwartels en drukcompensatie-element
Bij gevaar van condensvorming door wind, ijs, temperatuur of zon zijn eventueel aanvullende maatregelen nodig!
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aantal ingangen 2 Aantal leidinginvoeren 16 Aantal string-ingangen 2 Aderdoorsnede flexibel (soepel) max. 10 AWG Aderdoorsnede flexibel (soepel) max. 6 mm² Aderdoorsnede flexibel (soepel) min. 0,5 mm² Aderdoorsnede flexibel (soepel) min. 21 AWG Bedrijfstemperatuur max. 60 °C Bedrijfstemperatuur min. -25 °C Beschermingsgraad IP67 Beschermingsgraad IK-code IK08 Bliksempiekstroom (10/350 μs) 7 kA Diepe 125 mm Dimensie 900V DC Doorsnede geleider vast (een-/meeraderig) max. 8 AWG Doorsnede geleider vast (een-/meeraderig) max. 10 mm² Doorsnede geleider vast (een-/meeraderig) min. 21 AWG Entries per MPPT 3 Exits per MPPT 2 Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel DC (PV) Kleur lichtgrijs; RAL 7035 LPZ 0→2 Materiaal behuizing PC max. Ingangsspanning DC 900 V max. ingangsstroom per string 41 A max. Uitgangsstroom 41 A Maximale afleidstootstroom (8/20 μs) 50 kA Maximale continuspanning DC 900 Monitoring-functie nee Montagetype voorgemonteerd in kast Netvorm DC Netvorm DC ja Nominale afleidstootstroom (8/20 μs) 30 kA Number of MPPTs 2 Signalering op het apparaat optisch Soort invoer Schroefverbinding SPD conform NEN-EN-IEC 61643-1 klasse II SPD volgens EN 61643-11 Type 1 + 2 Temperatuurbereik max. 65 °C Temperatuurbereik min. -25 °C Testklasse type 1 ja Testklasse type 2 ja Testklasse type 3 nee Uitvoering Voor 2 MPPT en met Push-In-klem Voorzien van scheidingsschakelaar belasting nee Afmetingen

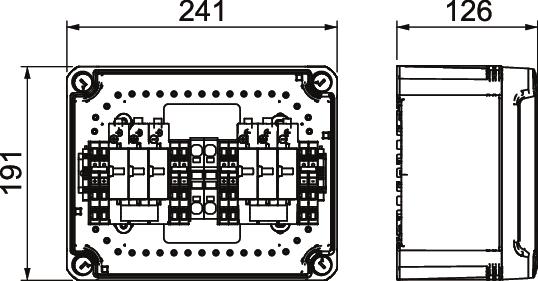

Breedte 240 mm Hoogte 191 mm Aansluitmogelijkheden
Anschlussart Generatoranschlusskasten Push-in terminal Doorsnede geleider vast (een-/meeraderig) min. 0,5 mm² - Alle typen
