Generatoraansluitdoos type 2 met MC4-stekker voor 1 x 1 string
Art.nr. 5088554 | EAN 4012196816095
- Productbeschrijving
-
Productbeschrijving

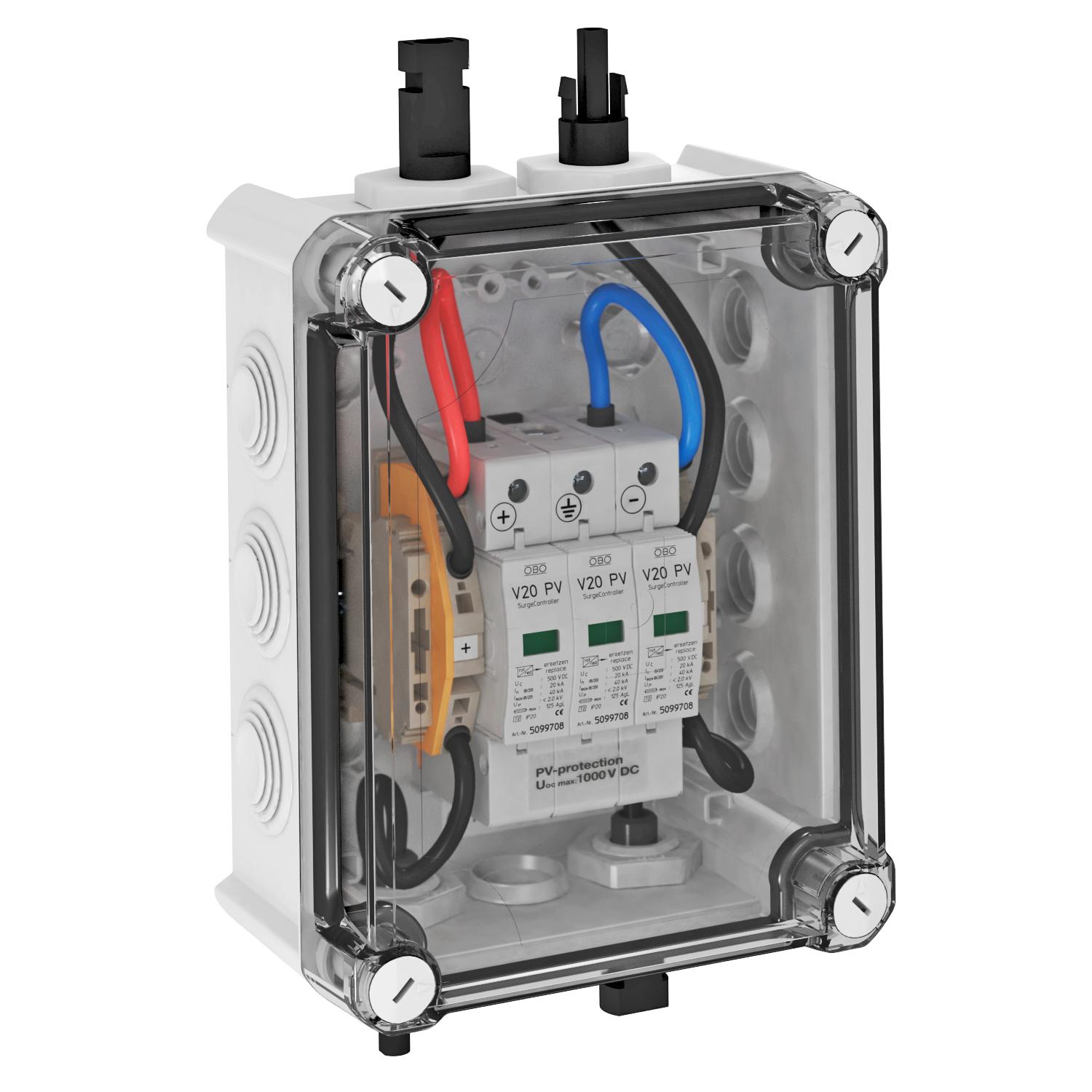

Systeemoplossing type 2 met MC4-stekker voor fotovoltaische omvormer met 1 separate MPP-tracker
• Varistor-afleider, steekbaar met scheidingsinrichting en storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-500PV)
• Een PV-circuitingang (MC4-stekker) op een MPP-WR-ingang, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP66), UV-bestendig voor buitentoepassing.
Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
-
- Technische gegevens
-
Technische gegevens

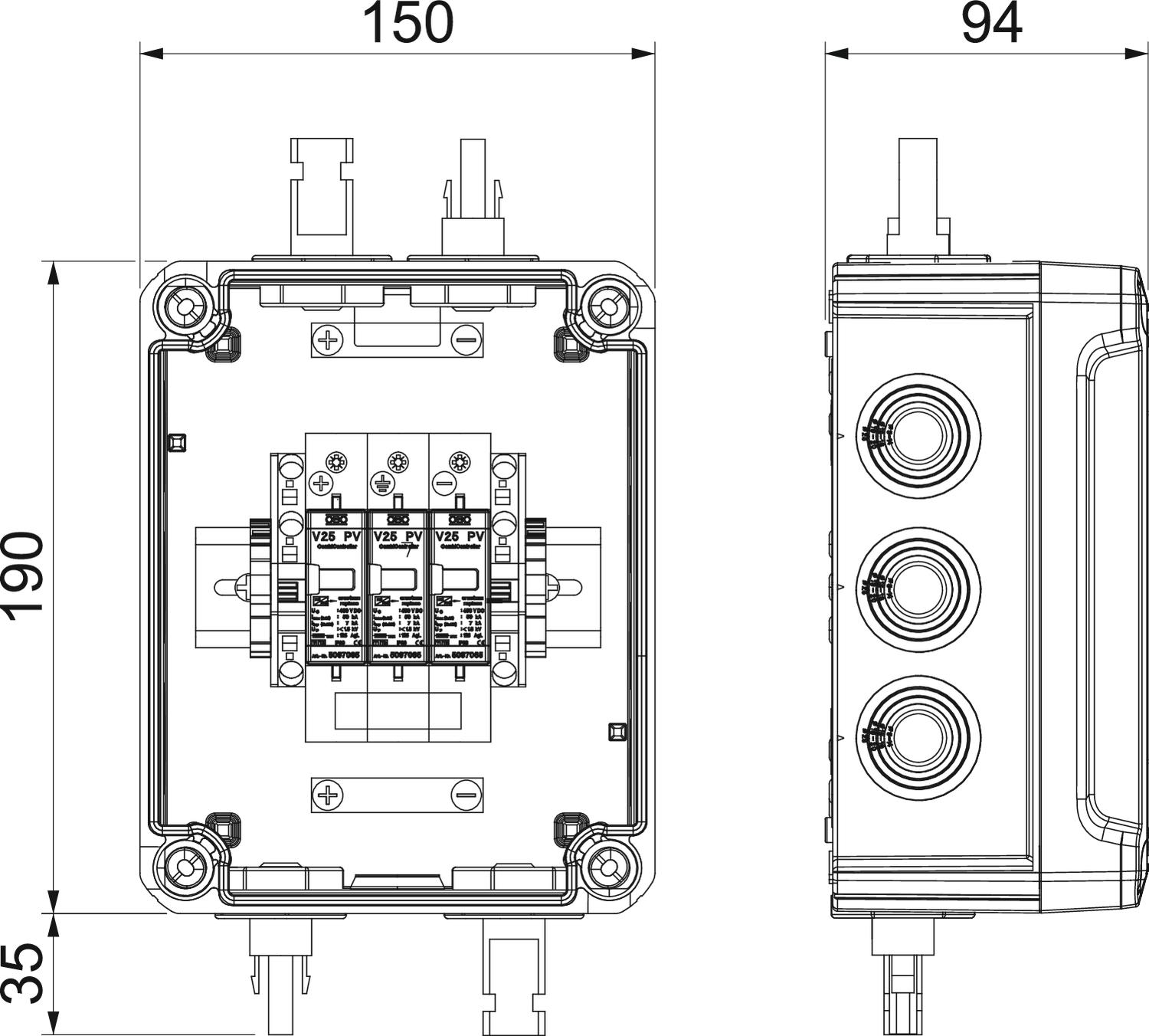

Aanspreektijd <25 ns Aantal ingangen 1 Aantal leidinginvoeren 4 Aantal polen 3 Aantal string-ingangen 1 Aderdoorsnede flexibel (soepel) min. 25 mm² Afstandssignalisatie nee Anschlussart Generatoranschlusskasten MC4 Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP66 Beschermingsgraad IK-code IK05 Breedte 190 mm Diepe 94 mm Dimensie 1000V DC Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Entries per MPPT 1 Exits per MPPT 1 Hoogte 150 mm Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel DC (PV) Kleur lichtgrijs; RAL 7035 Kortsluitbestendig ja LPZ 1→2 Materiaal behuizing PC max. Ingangsspanning DC 1000 V max. ingangsstroom per string 30 A Max. netzijdige overstroombeveiliging 125 max. PV-spanning 1000 V max. Uitgangsstroom 30 A Maximale afleidstootstroom (8/20 μs) 40 kA Maximale continuspanning DC 1000 V Maximale voorverzekering 125 A Monitoring-functie nee Montagetype voorgemonteerd in kast Netvorm overige Netvorm DC ja Netvorm IT nee Netvorm overig nee Netvorm TN nee Netvorm TN-C nee Netvorm TN-C-S nee Netvorm TN-S nee Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 20 kA Number of MPPTs 1 Signalering op het apparaat optisch Soort invoer MC4 SPD conform NEN-EN-IEC 61643-1 klasse II SPD volgens EN 61643-11 Type 2 Temperatuurbereik max. 60 °C Temperatuurbereik min. -5 °C Testklasse type 1 nee Testklasse type 2 ja Testklasse type 3 nee Uitvoering Voor een MPP-Tracker en met MC4 aansluiting Uitvoering van de polen 3 Voorzien van scheidingsschakelaar belasting nee - Alle typen
