Generatoraansluitdoos type 2 voor 1 string
Art.nr. 5088405 | EAN 4012197365080
- Productbeschrijving
-

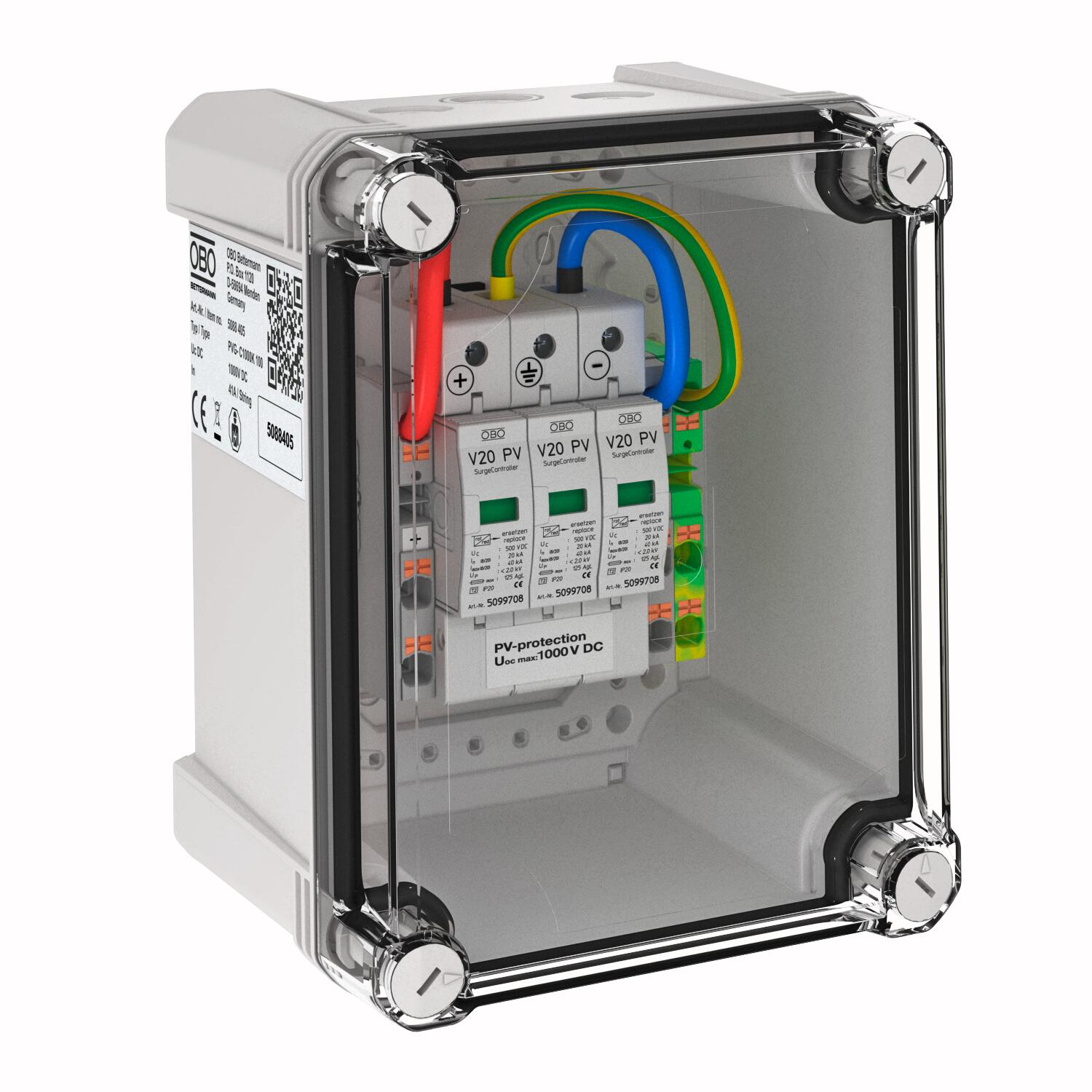

ProductbeschrijvingGeneratoraansluitdoos type 2 voor fotovoltaica-installaties voor aansluiting van 1 string. Voor DC-beveiliging van de omvormer.
• Varistor-afleider, opsteekbaar, met scheidingsinrichting en storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000 V DC)
• 1 beveiligingsapparaat met 2 Push-In klemmen tot 6 mm² al in de behuizing voorgeïnstalleerd, tot 41 A DC per klem
• Polycarbonaat behuizing (IP67), UV-bestendig voor buitentoepassing inclusief set kabelwartels en drukcompensatie-element
Bij gevaar van condensvorming door wind, ijs, temperatuur of zon zijn eventueel aanvullende maatregelen nodig!
-
- Technische gegevens
-
Technische gegevens

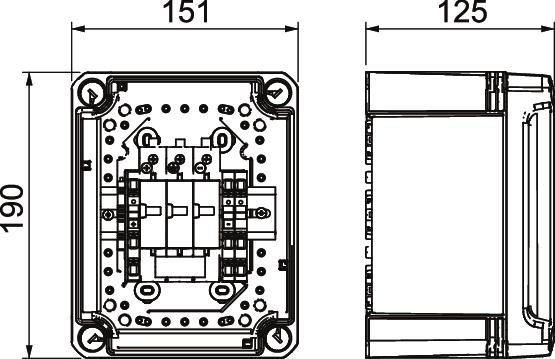

Aanspreektijd <25 ns Aantal ingangen 1 Aantal leidinginvoeren 4 Aantal string-ingangen 1 Aderdoorsnede flexibel (soepel) max. 6 mm² Aderdoorsnede flexibel (soepel) max. 10 AWG Aderdoorsnede flexibel (soepel) min. 0,5 mm² Aderdoorsnede flexibel (soepel) min. 21 AWG Anschlussart Generatoranschlusskasten Push-in terminal Bedrijfstemperatuur max. 60 °C Bedrijfstemperatuur min. -25 °C Beschermingsgraad IP67 Beschermingsgraad IK-code IK08 Breedte 150 mm Diepe 125 mm Dimensie 1000V DC Doorsnede geleider vast (een-/meeraderig) max. 8 AWG Doorsnede geleider vast (een-/meeraderig) max. 10 mm² Doorsnede geleider vast (een-/meeraderig) min. 21 AWG Doorsnede geleider vast (een-/meeraderig) min. 0,5 mm² Entries per MPPT 1 Exits per MPPT 1 Hoogte 190 mm Kabeltype voor overspanningsbeveiligingsapparaten Energiekabel DC (PV) Kleur lichtgrijs; RAL 7035 LPZ 1→2 Materiaal behuizing PC max. Ingangsspanning DC 1000 V max. ingangsstroom per string 41 A max. Uitgangsstroom 41 A Maximale afleidstootstroom (8/20 μs) 40 kA Maximale continuspanning DC 1000 V Maximale voorverzekering 125 A Monitoring-functie nee Montagetype voorgemonteerd in kast Netvorm DC Netvorm DC ja Nominale afleidstootstroom (8/20 μs) 20 kA Number of MPPTs 1 Signalering op het apparaat optisch Soort invoer Schroefverbinding SPD conform NEN-EN-IEC 61643-1 klasse II SPD volgens EN 61643-11 Type 2 Temperatuurbereik max. 65 °C Temperatuurbereik min. -25 °C Testklasse type 1 nee Testklasse type 2 ja Testklasse type 3 nee Uitvoering Voor 1 MMPT en met Push-in-klemmen Voorzien van scheidingsschakelaar belasting nee - Alle typen
- Downloads
-
Specificatieblad PVG- C1000K 100 / 5088405 , 0.29MB , pdfCatalogus Überspannungsschutz , 28.42MB , pdfEU Conformiteitsverklaring PVG- C1000K 100 / 5088405 , 0.17MB , pdfREACH Conformiteitsverklaring PVG- C1000K 100 / 5088405 , 0.28MB , pdfRoHS Conformiteitsverklaring PVG- C1000K 100 / 5088405 , 0.28MB , pdfGoedkeuring VDE-rapport V20-PH , 0.05MB , pdfGoedkeuring DEKRA testprotocol V20-PH , 0.08MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdfMontagehandleiding PVG BC 900K C1000K 100 , 4.96MB , pdf
