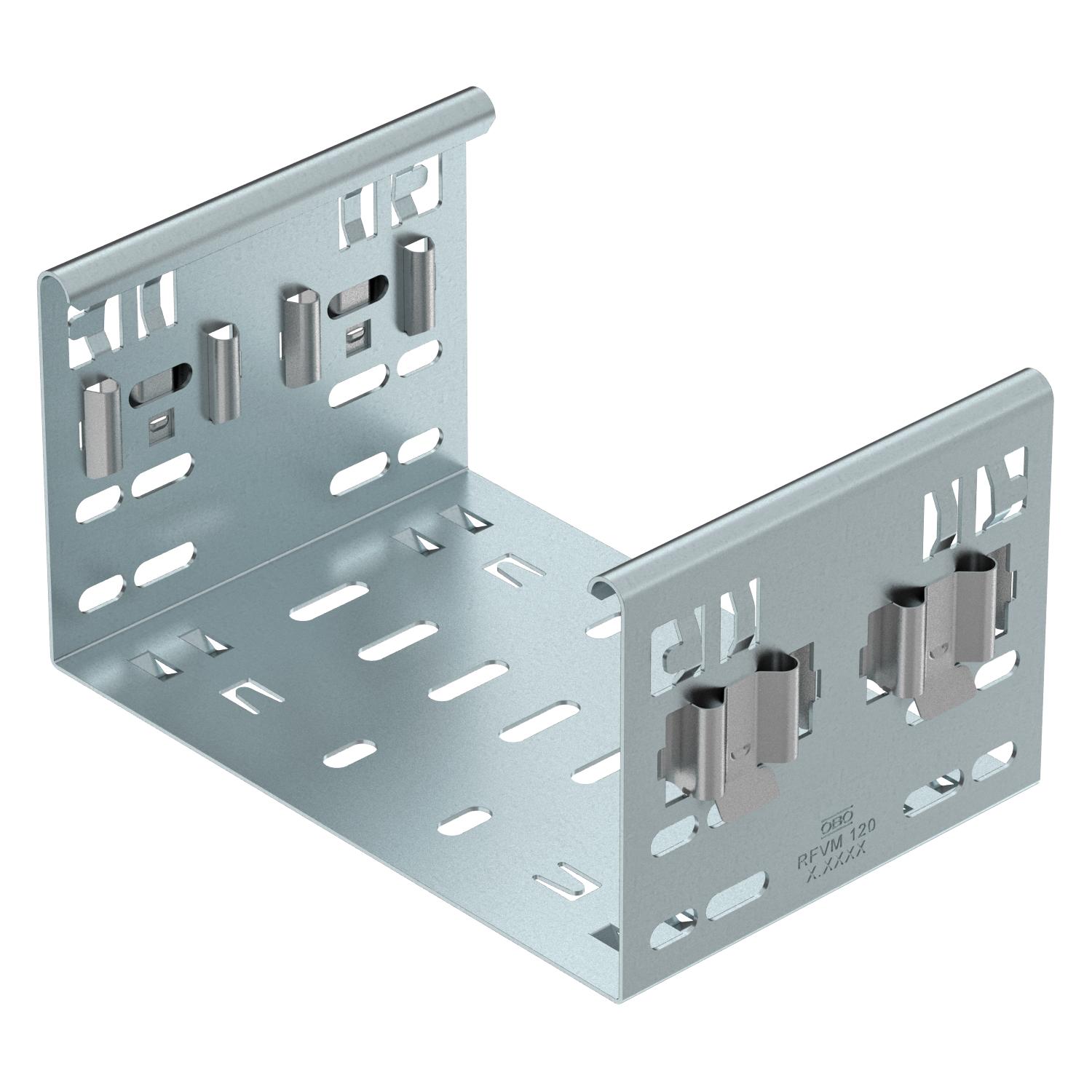

Hulpstukverbinder Magic DD
Art.nr. 6065914 | EAN 4012196054879
- Productbeschrijving
-
Productbeschrijving
Magic hulpstukverbinder voor de directe en schroefloze verbinding van alle Magic hulpstukken met zijhoogte 110 mm.
De hulpstukverbinder is uitgerust met vier veerelementen maar kan ook gebruikt worden met twee veerelementen (na verwijderen van de twee overbodige veerelementen) voor de verbinding met een kabelgoot met afgesneden uiteinde. Voor de verbinding van een afgesneden kabelgoot met een hulpstuk moet bijkomend ook een Magic verbinder-set gebruikt worden.
-
- Technische gegevens
-

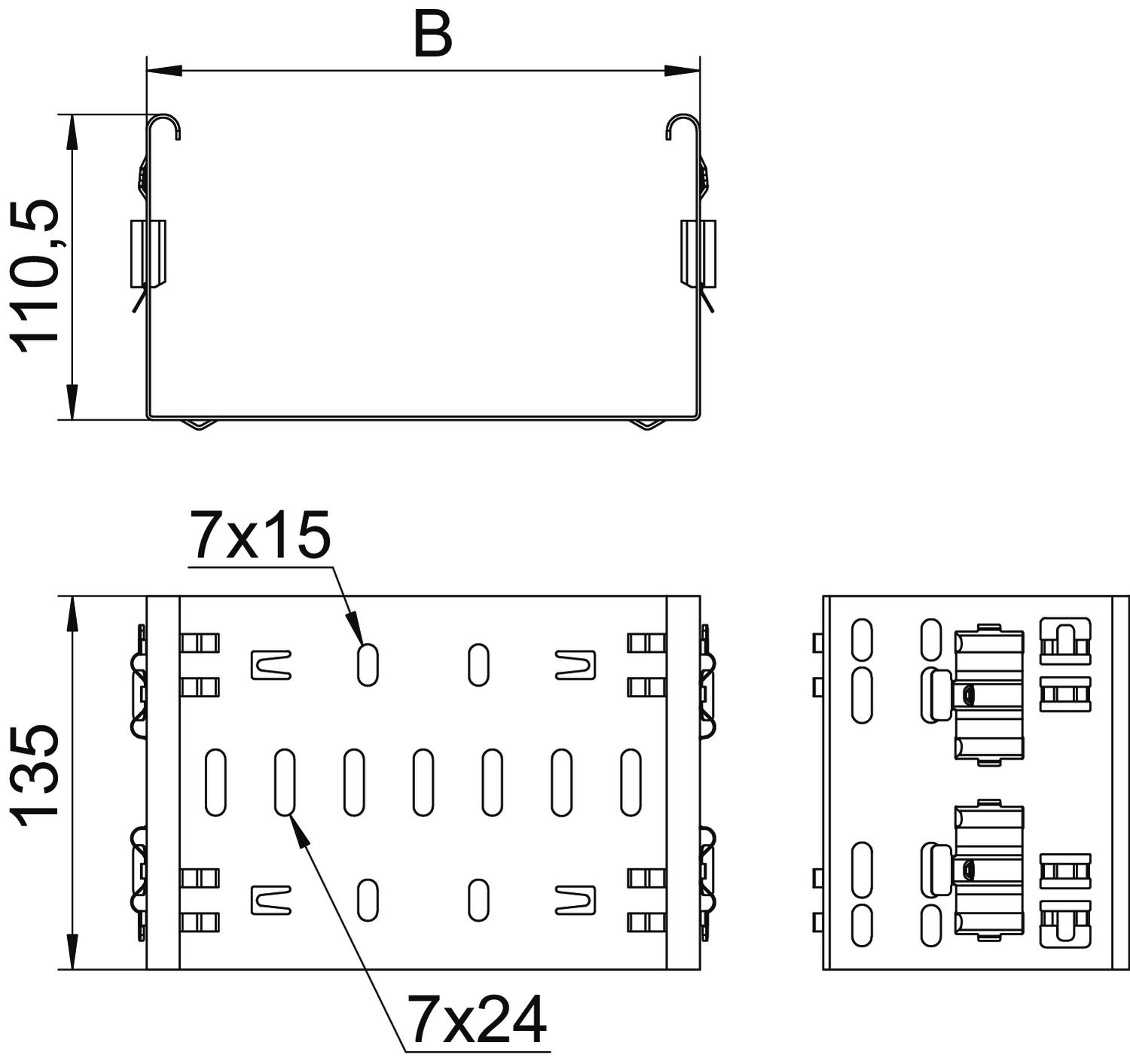

Afmetingen
Breedte 200 mm Dimensie 110x200 Functiebehoud nee Geschikt voor draadgoot nee Geschikt voor kabeldraagsysteemhoogte 110 mm Geschikt voor kabelgoot ja Geschikt voor kabelladder nee Hoogte 110 mm Kleur zink Lengte 135 mm Maat B 200 mm Materiaal Staal Oppervlak bandverzinkt zink/aluminium, Double Dip Plaatdikte 1,25 mm Roestvast staal, gebeitst nee Scharnierverbinder horizontaal nee Scharnierverbinder verticaal nee Uitvoering Verbinder Verbindingstype schroefloze verbinder - Alle typen
