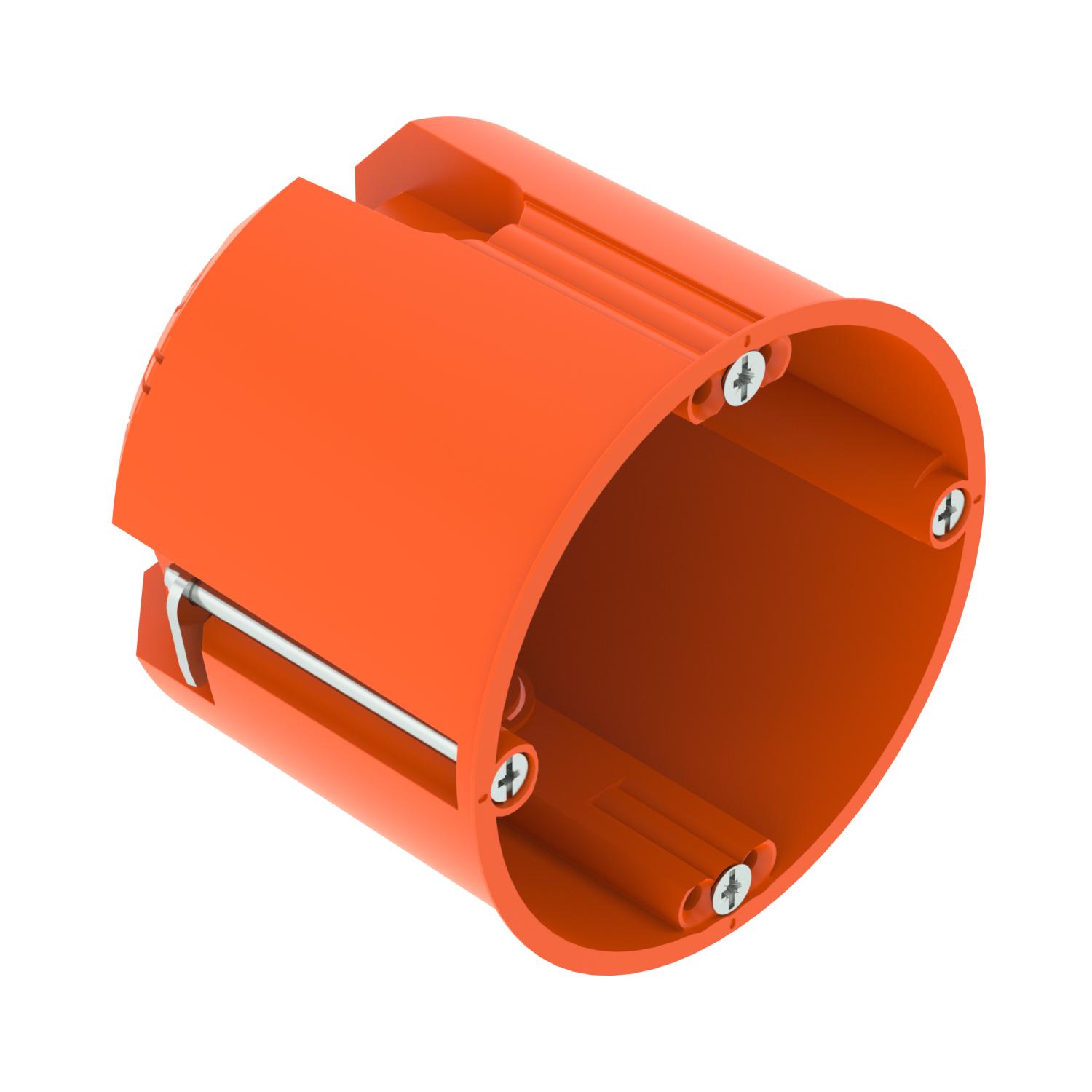

HW hollewand apparatuur-verbindingsdoos 61
Art.nr. 2003804 | EAN 4012196687084
- Productbeschrijving
-
ProductbeschrijvingHollewanddoos voor toepassing in holle wanden met een beperkte inbouwdiepte van minimaal 61 mm en een plaatdikte van 5-40 mm.
• 2 x 3 schroefaansluitingen
• Apparaatschroeven, spanschoenen
• 2 combileidinginvoeren Ø 20 en 25 mm
• 4 invoeren voor NYM-kabels 3 x 1,5 mm
• 2 invoeren voor NYM-kabels 3 x 2,5 mm² of 5 x 1,5 mm²
• 2 invoeren voor NYM-kabels 5 x 2,5 mm² of 7 x 1,5 mm²
• Aansluiting op andere apparaatdozen via aansluitstuk type ZH 11-V
Toebehoren: 10 x aansluitstukken ZH 11-V
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
-
- Technische gegevens
-
Technische gegevens

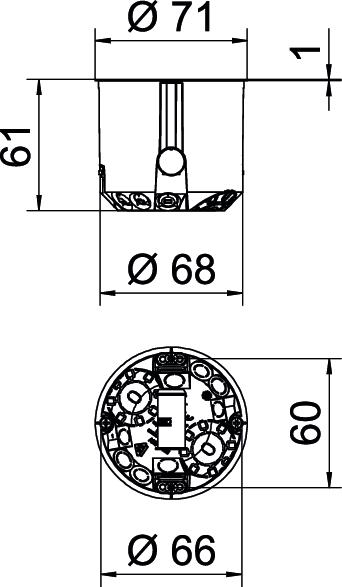

Aantal invoeren 10 Aantal inzetten 1 Beschermingsgraad IP 30 Bevestigen van apparatuur Schroeven CO₂-voetafdruk (GWP) van wieg tot poort 0,1038 kg CO₂e / 1 Stuk Deksel zonder Dekselbevestiging Schroeven Diameter 68 mm Dimensie Ø68mm, H61mm Freesgatdiameter 68 mm Geschikt voor plaatdikte max. 40 mm Geschikt voor plaatdikte min. 5 mm Halogeenvrij ja Hoogte 61 mm Kleur oranje Leidinginvoeren 3 x 1,5 mm² 4 Leidinginvoeren 3 x 2,5 mm² / 5 x 1,5 mm² 2 Leidinginvoeren 5 x 2,5 mm² / 7 x 1,5 mm² 2 Leidinginvoeren voor laagspanningen 2 Luchtdicht nee Materiaal Polypropyleen Met schroeven ja Nominale doorsnede max. 2,5 mm² Nominale doorsnede min. 1,5 mm² Nominale spanning 400 V Slagvast ja Soort doorvoer behuizing Uitbreekopening Steunen Verbindingssteunen Type invoer_ NYM-kabels, datakabels en ribbelbuizen Vlambestendig volgens VDE 0471/NEN-EN-IEC 60695-2-11, testtemperatuur 850°C voor buisdiameter 20/25 mm Vorm Rond - Alle typen
- Downloads
-
Specificatieblad HG 61 / 2003804 , 0.31MB , pdfEU Conformiteitsverklaring HG 61 / 2003804 , 0.16MB , pdfREACH Conformiteitsverklaring HG 61 / 2003804 , 0.12MB , pdfRoHS Conformiteitsverklaring HG 61 / 2003804 , 0.12MB , pdfGoedkeuring VDE-goedkeuring HG 61 , 0.34MB , pdfMontagehandleiding Montagehandleiding HW-hollewandozen , 8.26MB , pdf
