HW hollewanddoos 47 47 | 68 | 68 | 20/25 mm | 6

HW hollewanddoos 47

Art.nr. 2003802 | EAN 4012196687077

Art.nr. / Type	2003802 / HG 47

Hoogte	47 mm

Diameter	68 mm

Freesgatdiameter	68 mm

voor buisdiameter	20/25 mm

Aantal invoeren	6

Productbeschrijving

Productbeschrijving

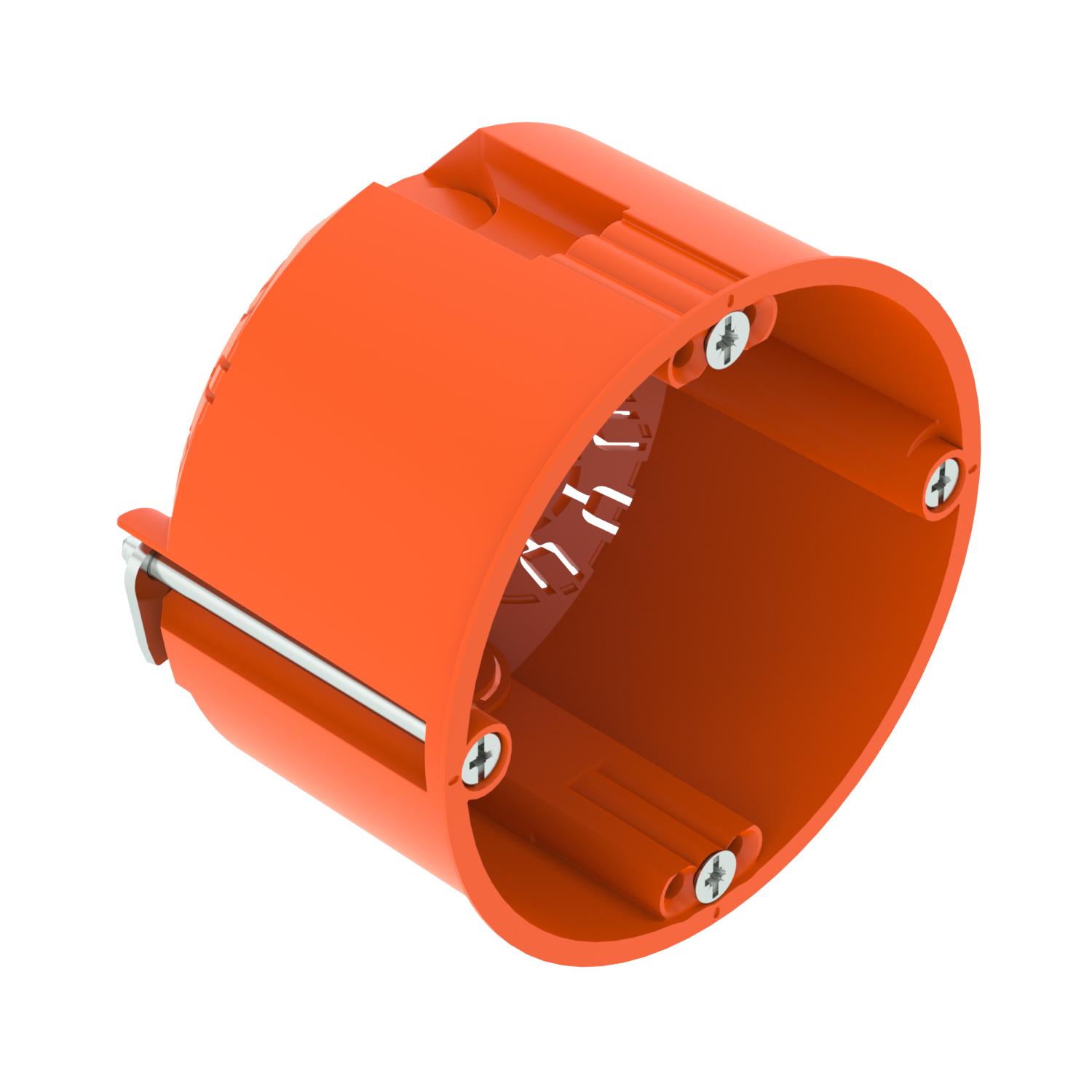

Hollewanddoos voor toepassing in holle wanden met een beperkte inbouwdiepte van minimaal 47 mm en een plaatdikte van 5-40 mm.

• 2 x 3 schroefaansluitingen
• Apparaatschroeven, spanschoenen
• 2 combi-leidinginvoeren Ø 20 en 25 mm
• 2 invoeren voor NYM-kabels 3 x 1,5 mm
• 2 invoeren voor NYM-kabels 3 x 2,5 mm² of 5 x 1,5 mm²
• Aansluiting op andere inbouwdozen via aansluitstukken type ZH 11-V
Leveringstoebehoren: 10 x verbindingsstukken type ZH 11-V
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.

Technische gegevens

Technische gegevens

Aantal invoeren	6
Aantal inzetten	1
Beschermingsgraad	IP 30
Bevestigen van apparatuur	Schroeven
Combi-invoeren Ø 20 / 25 mm	2
CO₂-voetafdruk (GWP) van wieg tot poort	0,092 kg CO₂e / 1 Stuk
Deksel	zonder
Dekselbevestiging	Schroeven
Diameter	68 mm

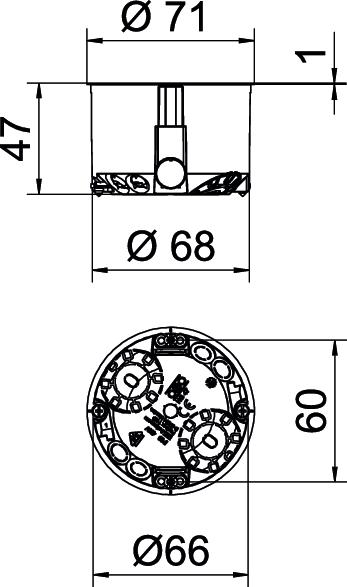

Dimensie	Ø68mm, H47mm
Freesgatdiameter	68 mm
Geschikt voor plaatdikte max.	40 mm
Geschikt voor plaatdikte min.	5 mm
Halogeenvrij	ja
Hoogte	47 mm
Kleur	oranje

Leidinginvoeren 3 x 1,5 mm²	2
Leidinginvoeren 3 x 2,5 mm² / 5 x 1,5 mm²	2
Leidinginvoeren voor laagspanningen	2
Luchtdicht	nee
Materiaal	Polypropyleen
Met schroeven	ja
Nominale doorsnede max.	2,5 mm²
Nominale doorsnede min.	1,5 mm²
Nominale spanning	400 V
Slagvast	ja
Soort doorvoer behuizing	Uitbreekopening
Steunen	Verbindingssteunen
Type invoer_	NYM-kabels, datakabels en ribbelbuizen
Vlambestendig	volgens VDE 0471/NEN-EN-IEC 60695-2-11, testtemperatuur 850°C
voor buisdiameter	20/25 mm
Vorm	Rond
